UF V (E2+E2.1) 03/2013 Seite 77/111
12. Datenerfassung und Dokumentation
12.1 Ethernet Schnittstelle (Option)
Optional kann der Ultra-Tiefkühlschrank mit einer Ethernet Schnittstelle (7) zur Computerkommunikation
ausgestattet werden. Hier lässt sich die komfortable Kommunikationssoftware APT-COM™ 3 DataCon-
trolSystem (Option, Kap. 12.2) anschließen. Die Geräteadresse (Einstellung im Menu USER) muss auf „1“
eingestellt sein (Werkseinstellung). Die MAC Adresse des Gerätes ist auf einem Aufkleber unter der
Ethernet-Schnittstelle angegeben. Für nähere Informationen vgl. die APT-COM™ 3 Betriebsanleitung.
Die zusätzliche RS422 Schnittstelle (9) dient nur zu Servicezwecken und darf nicht mit einem Netzwerk
verbunden werden. Sie ist entsprechend gekennzeichnet.
12.2 Kommunikationssoftware APT-COM™ 3 DataControlSystem (Option)
Über die optionale Ethernet Schnittstelle (7) kann die Kommunikationssoftware APT-COM™ 3 DataCon-
trolSystem von BINDER angeschlossen werden.
Das APT-COM™ System ermöglicht die Vernetzung von bis zu 30 Geräten und den Anschluss an einen
PC, die Steuerung der Geräte über PC sowie die Registrierung und Darstellung der Temperaturdaten. In
einstellbaren Intervallen werden die jeweils aktuellen Temperaturwerte ausgegeben. Die MAC Adresse
des Gerätes ist auf einem Aufkleber unter der Ethernet-Schnittstelle angegeben. Für nähere Informatio-
nen vgl. die APT-COM™ 3 Betriebsanleitung.
12.3 Analogausgang für Temperatur
Der Ultra-Tiefkühlschrank ist mit einem Analogausgang von 4-20 mA für Temperatur ausgestattet. Dieser
Ausgang kann zur Weiterleitung an externe Datenerfassungssysteme oder Registriergeräte verwendet
werden.
Der Anschluss ist als DIN-Buchse (12) im Anschlussfeld auf der Geräterückseite wie folgt ausgeführt.
ANALOGAUSGANG 4-20 mA DC
PIN 1: Temperatur –
PIN 2: Temperatur +
Temperaturbereich: +40 °C bis -100 °C
Ein passender DIN Stecker ist beigefügt.

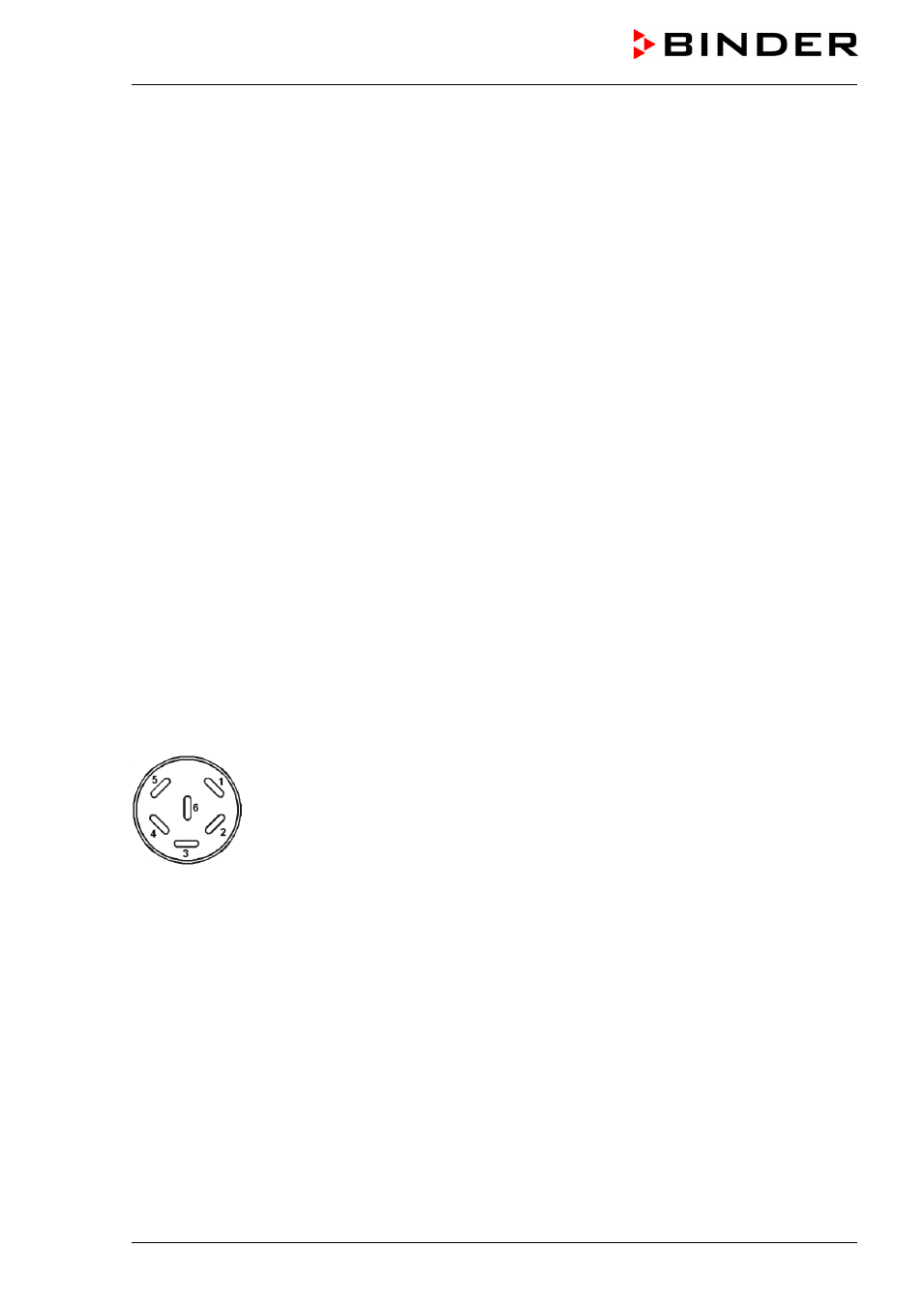

Abb. 60: Pinbelegung der DIN-Buchse (12) für Option Analogausgang
