2.5 Anschlussfeld auf der Geräterückseite
(7)
(8)
(9)
(10)
(11)
(12)
(13)

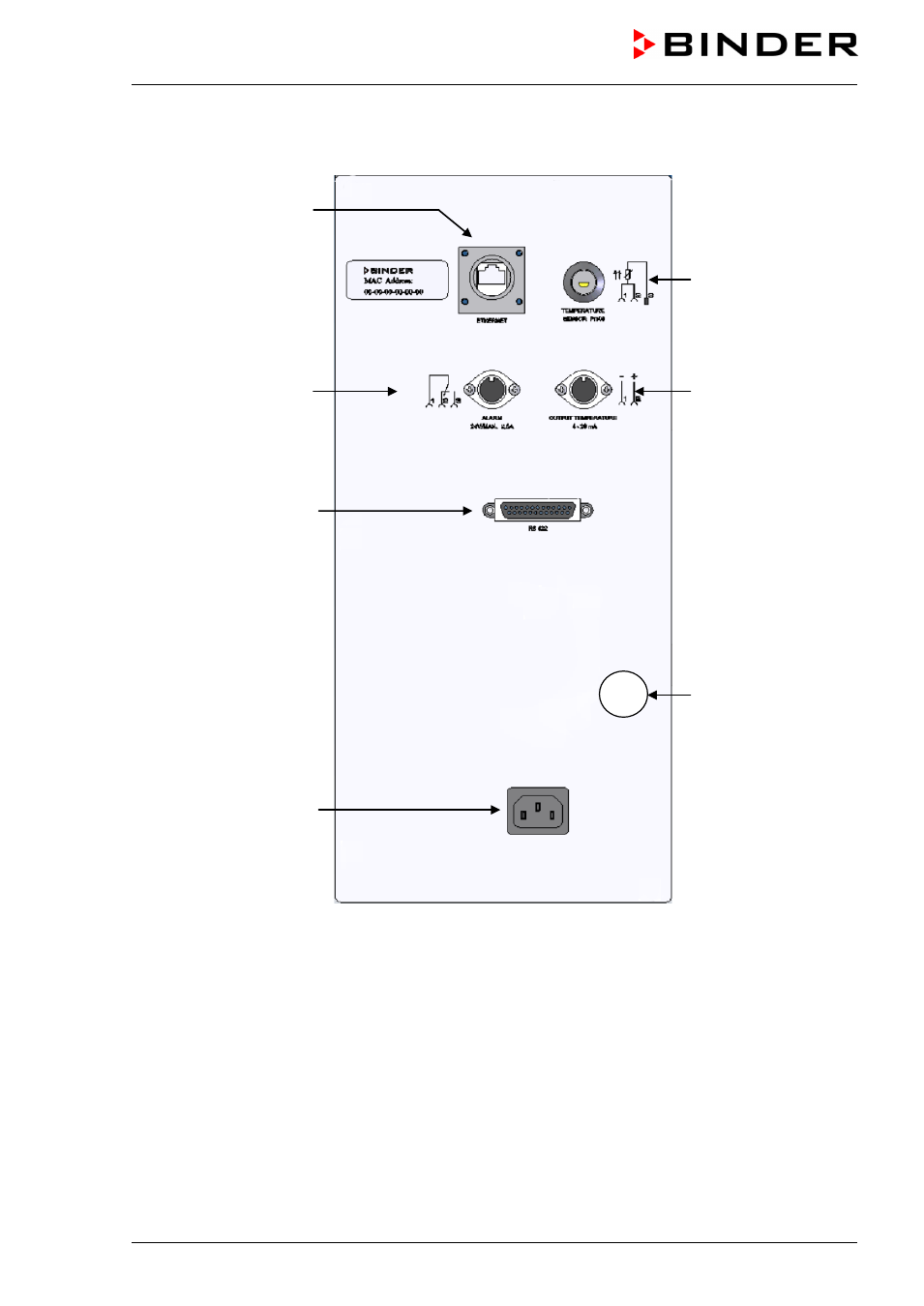

Abb. 10: Anschlussfeld auf der Geräterückseite des Ultra-Tiefkühlschranks UF V (E2 / E2.1)
(7)
Ethernet-Schnittstelle (Option, Kap. 12.1)
(8) Anschlussbuchse für potenzialfreien Alarmkontakt (Kap. 10.10)
(9) Schnittstelle RS 422
(10) Anschlussbuchse für Kaltgerätestecker mit Arretierung
(11) Anschlussbuchse für zusätzlichen Pt 100 Temperaturfühler (Option, Kap. 12.4)
(12) Anschlussbuchse für Analogausgang 4-20 mA (Kap. 12.3)
(13) Anschlussbuchse für elektrischen Anschluss der CO
2
Notkühlung (Option, Kap. 11)
