BINDER UF V 500 - Handbuch (Seite 64)

UF V (E2+E2.1) 03/2013 Seite 64/111
10.5 Alarm Tür offen
Über einen Türkontaktschalter wird der geöffnete bzw. geschlossene Zustand der Gerätetür kontrolliert.
Bei Türöffnung wird die Kältemaschine eingeschaltet.

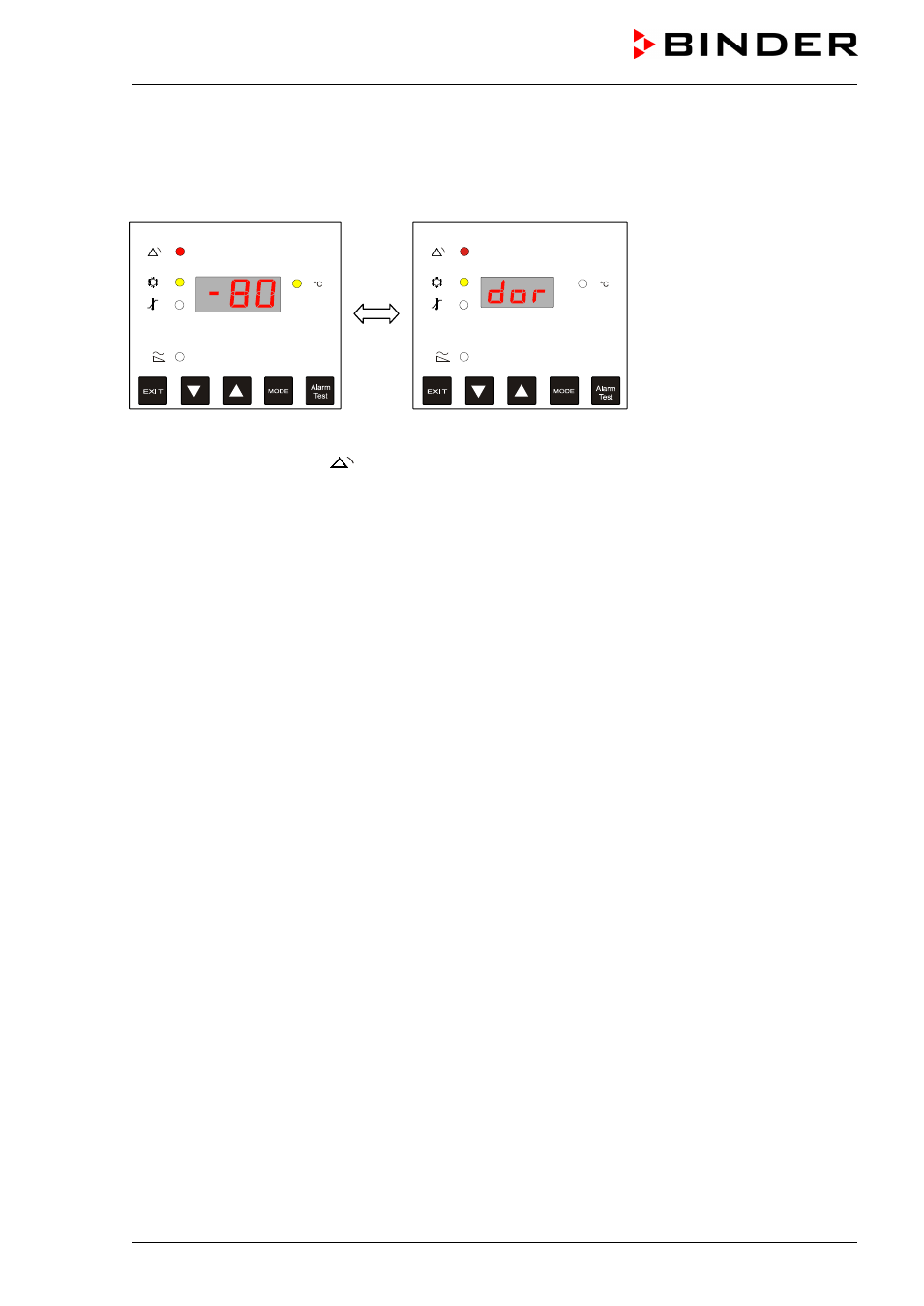

Abb. 43: Alarm Tür offen
• Alarmmeldung “ dor” sofort
• LED-Anzeige sofort: LED blinkt
• akustischer Alarm: Summer (pulsierender Ton, Beginn: 1 min nach dem Türöffnen)
• Der potenzialfreie Alarmkontakt wird geschaltet (Beginn: 1 min nach dem Türöffnen)
Maßnahmen:
•
Schließen Sie die äußere Tür.
• Den Summer können Sie auch bei geöffneter Tür durch Drücken der Taste „ EXIT“ ausschalten.
• Die Alarmmeldung erlischt.
• Der ausgelöste Alarmkontakt schaltet sich zurück.
Überwachung Zustand Tür und Alarmunterdrückung:
Über einen Türsensor wird der Zustand Tür überwacht.
•
Nach Türöffnung wird kein Toleranzband-Alarm ausgelöst.
• Nach Türschließen beginnt die in der Betriebsart USER (Kap. 8.3) eingestellte Temperaturalarm-
Verzögerungszeit dt.1 abzulaufen. Während dieser Zeit wird kein Toleranzband-Alarm ausgelöst. Hier-
durch wird verhindert, dass in der undefinierten Betriebsphase nach Schließen der Tür ständig Alarm
ausgelöst wird.
