KBF LQC (E5.3) 07/2014 Seite 19/113
2.2 Seitliches Bedienfeld rechts
(3)
(4)
(5)
(6)
(9)
(7)
(8)

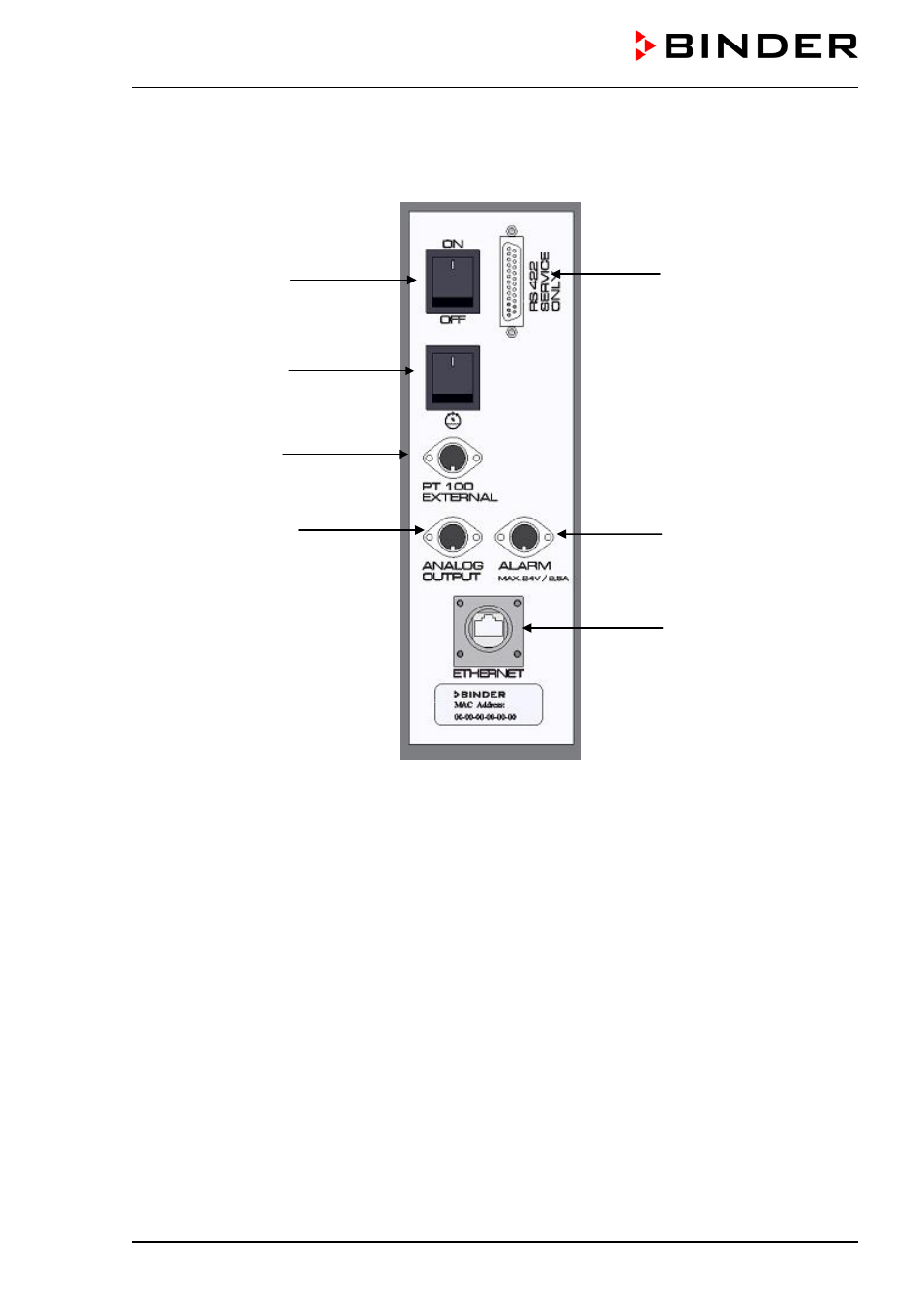

Abbildung 5: Seitliches Bedienfeld KBF LQC an der rechten Seite des Feuchtemoduls
mit Optionen Analogausgänge, Alarmkontakt und zusätzlicher Pt 100
(3) Hauptschalter
(4) Schalter für Feuchte Ein/Aus
(5) DIN-Buchse zusätzlicher Pt100 Temperaturfühler (Option)
(6) DIN-Buchse Analogausgang (Option)
(7) DIN-Buchse Alarmkontakt (Option)
(8) Ethernet-Schnittstelle mit Angabe der MAC Adresse
(9) RS422 Schnittstelle (nur für Servicezwecke)
