7.
Grafische Darstellung des Messwert-Verlaufs (Linienschreiber-
funktion)
In dieser einem Linienschreiber nachempfundenen Darstellung lassen sich im Zeitraum der Aufzeichnung
für beliebige Zeitpunkte die zugehörigen Messdaten abrufen.

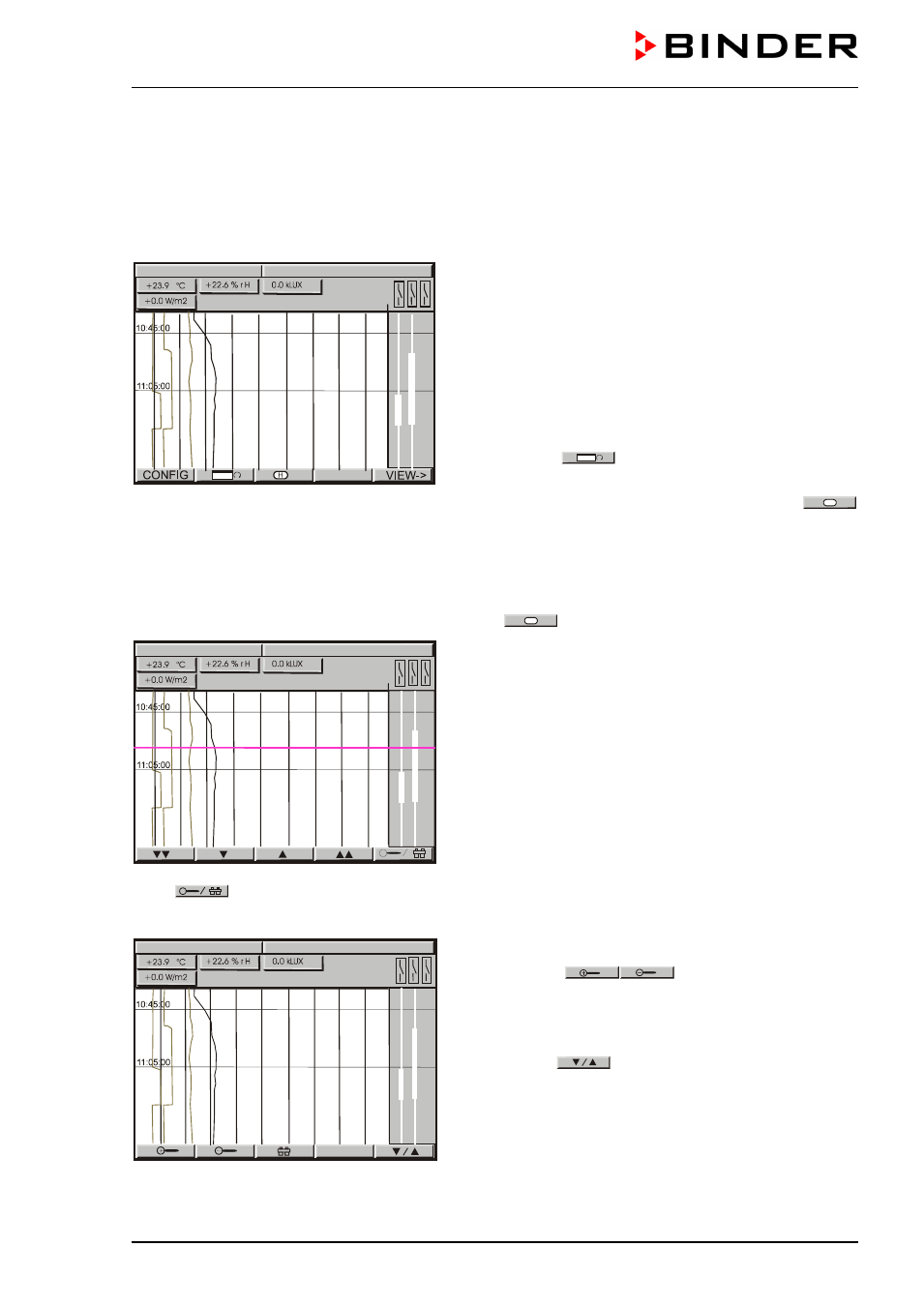

Normalanzeige Linienschreiberfunktion:
Links oben Anzeige des aktuellen Datums und der Uhr-
zeit.
Darunter Anzeige und grafische Darstellung der aktuellen
Werte von Temperatur [ °C], Feuchte [% r.F.], VIS [kLUX]
und UVA [W/m
2
].
Skalierung:
Temperatur: –10 °C bis 100 °C
Feuchte: 0% r.F. bis 100 %r.F.
VIS: 0 kLUX bis 50 kLUX
UVA: 0 W/m
2
bis 50 W/m
2
Mit der Taste
lassen sich verschiedene Varian-
ten der Darstellung wählen.
Je nach voreingestellter Auswahl wird die Taste
H
evt. erst jetzt sichtbar.
Die rechts dargestellten Linien informieren über die Beleuchtung:
Die Linie
links zeigt den Schaltzustand der Hellweiß Röhren. Verstärkte Linie = Röhren ein.
Die Linie
rechts zeigt den Schaltzustand der Synergy Light Röhren. Verstärkte Linie = Röhren ein.
Historiendarstellung mit Cursor:
Taste
H
= History drücken. Es erscheint eine rosa-
farbene Linie, die als Cursor den Auswahlzeitpunkt dar-
stellt. Sie können damit die gespeicherten Messwerte
eines bestimmten Zeitpunktes abrufen.
Links oben Anzeige des Datums und der Uhrzeit der
Cursorposition.
Darunter Anzeige und grafische Darstellung der diesem
Zeitpunkt zugeordneten Messwerte von Temperatur und
Feuchte.
Mit den Pfeiltasten lässt sich die Cursorlinie scrollen.
Einzelpfeile: Feinjustierung.
Doppelpfeile: Bildschirmweise blättern.
Taste
. drücken: Zoom-Darstellung:
Historiendarstellung-Zoom:
Lupen-Tasten
: Zoom vor und zurück
(Verkürzung oder Verlängerung des dargestellten Zeit-
raums).
Auswahltaste
: zurück zur vorherigen Ansicht.
11:32:14 15.12.13
11:32:19 15.12.13
11:32:14 15.12.13
