KBF LQC (E5.3) 07/2014 Seite 50/113

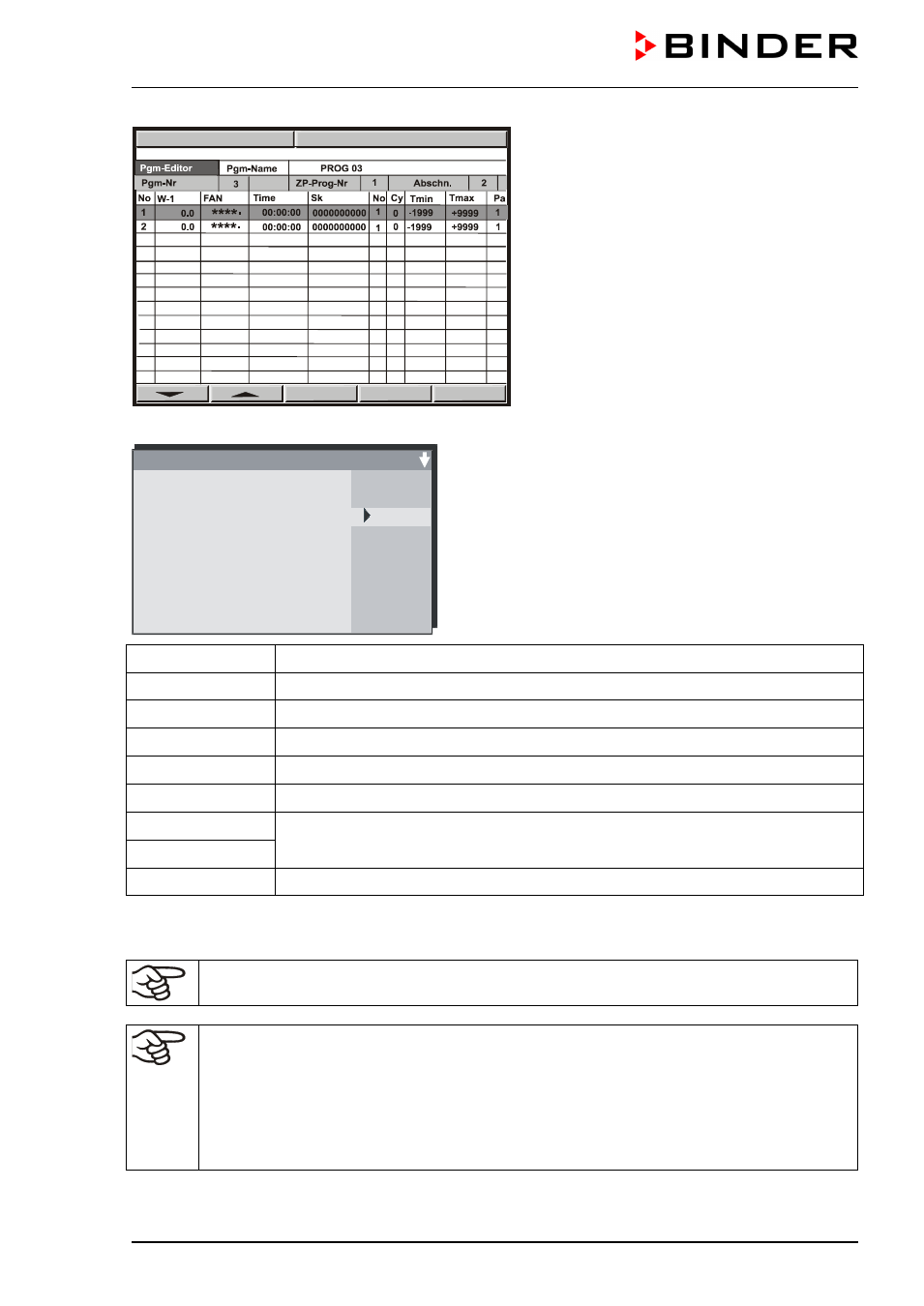

Um Werte in eine Zeile eintragen zu können,
muss die betreffende Zeile markiert werden.
Nach Drücken der ENTER-Taste erscheint der
Programmeditor.
Hier können die Werte des ausgewählten Programmabschnitts eingetragen werden.
Programmeditor Abs.Nr. 6
Sollwert 1 +100.0
FAN .
Steuerkontakte
Zeit 00:45:00
Ziel-Abschnitt 5
Zyklen-Anzahl 10
Tol.-Band min. -1999.0
Tol.-Band max. +9999.0
Parametersatz 1
*****
Sollwert 1 Temperatur zu Beginn des Programmabschnitts
FAN Lüfterdrehzahl in %
Steuerkontakte Steuerkontakte (ohne Funktion)
Zeit Zeitdauer des Programmabschnitts
Ziel-Abschnitt Nr. des Startabschnitts bei Wiederholungsschleifen
Zyklen-Anzahl Zahl der Wiederholungen bei Wiederholungsschleifen
Tol.-Band min. Temperaturgrenzen (Maximal- bzw. Minimaltemperatur)
(bei Überschreitung vorläufiger Programmhalt)
Tol.-Band max.
Parametersatz
Voreingestellter Wert (NICHT verändern!)
Auswahl der einzugebenden Parameter mit Pfeiltasten, Bestätigung mit ENTER.
Werteingabe anschließend mit Pfeiltasten, Bestätigung mit ENTER.
Zur Eingabe eines negativen Sollwertes erst den numerischen Wert und dann das negative
Vorzeichen (-) eingeben.
Bei der Sollwertart „ Grenzwert“ muss der Überwachungsregler (Kap. 11.2) bzw. der Tempe-
raturwählwächter TWW Klasse 3.3 (Option, Kap. 11.3) an den höchsten Temperatursollwert
des aktuell verwendeten Programms angepasst sein. Er muss somit für jedes Temperaturpro-
gramm überprüft und ggf. neu eingestellt werden. Sollwert des Überwachungsreglers bzw.
des TWW Klasse 3.3 (Option) ca. 2 °C bis 5 °C höher als den Temperatursollwert des Reglers
einstellen.
Empfohlene Einstellung: Sollwertart „
Offset“ mit Überwachungsregler-Sollwert 2 °C.
PGM
08:43:55 15.02.02
PGM
08:43:55 15.12.13
