KBF LQC (E5.3) 07/2014 Seite 80/113
Strahlung im Bereich von +/- 100° um das 90° Einfallslot wird weitgehend gleichmäßig mit einem Faktor
zwischen 1,0 und 0,9 bewertet. Erst bei größeren Winkeln nimmt die Gewichtung der Strahlung technisch
bedingt durch den Standfuß des Sensors ab.
Vergleich unterschiedlicher Sensortypen
Planarer Sensor
Sphärischer Sensor
(Fuß des Sensors bei 270°)
Ideale sphärische Empfindlichkeitscha-
rakteristik

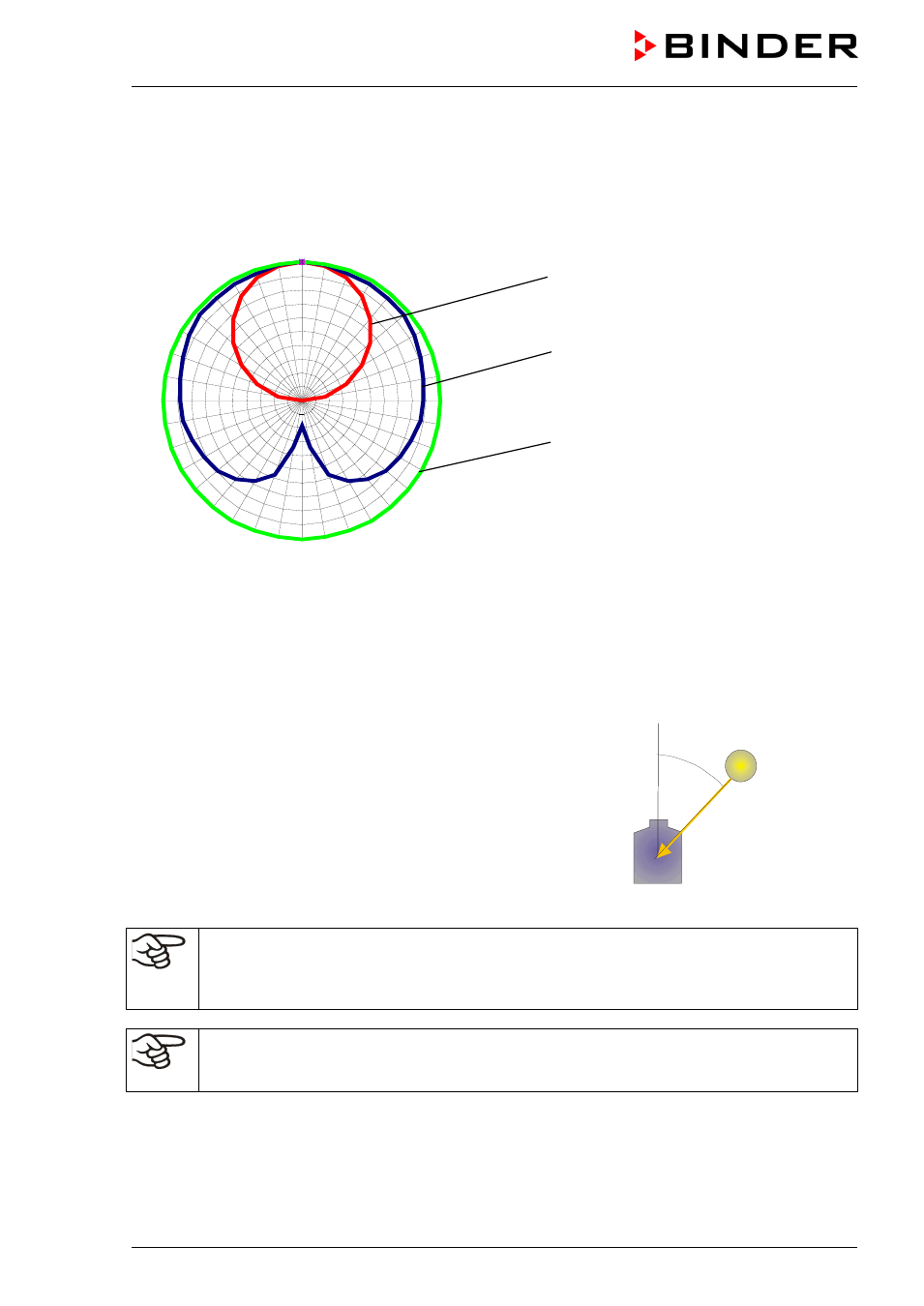

Abbildung 28: Vergleich der räumlichen Empfindlichkeitscharakteristik
planarer und sphärischer Sensoren
Wird eine Probe mit Licht in einem Einfallswinkel von 45° bestrahlt, so
wird beim sphärischen Sensor die auftreffende Lichtmenge ebenso
groß angenommen wie die Lichtmenge, die bei senkrechter Einstrah-
lung auftreffen würde (Faktor 1). Da dies bei einem Prüfkörper mit
räumlicher Ausdehnung zutrifft, ist der Fehler in diesem Fall Null.
Ein planarer Sensor dagegen würde den Kosinus des Einfallswinkels:
cos 45 = 0,71 berücksichtigen. Tatsächlich ist aber bei aufgrund der
räumlichen Ausdehnung der Probe keine Korrektur nötig. Dadurch
berechnet der planare Sensor die auf die Probe auftreffende Licht-
menge als um den Faktor 0,71 geringer als die Lichtmenge, die bei
senkrechter Einstrahlung auftreffen würde. Das tatsächlich auf die
Oberfläche auftreffende Licht wird somit nur auf 71% des realen Wer-
tes berechnet.
Abweichung von der
Senkrechten: 0°
Lichtquel-
le
Bei ausschließlicher Verwendung von vollständig flachem Prüfgut ohne räumliche Ausdeh-
nung (z.B. ausgestrichene Proben, Filme) ist eine Überbewertung des tatsächlich auf die pla-
ne Fläche auftreffenden Lichts möglich. Kontaktieren bitte den BINDER Service für eine Lö-
sung unter BINDER Individual.
Wird zum direkten Vergleich der Lichtintensitäten ein unabhängig messendes Referenzmess-
instrument eingesetzt, so muss dieses die gleiche räumliche Empfindlichkeitscharakteristik
(sphärisch) aufweisen wie die im BINDER System eingesetzten Sensoren.
45°
0
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1
90
100
110
120
130
140
150
160
170
180
190
200
210
220
230
240
250
260
270
280
290
300
310
320
330
340
350
0
10
20
30
40
50
60
70
80
