KBF LQC (E5.3) 07/2014 Seite 20/113
2.3 Seitliches Bedienfeld links
(10)
(11)
(12)
(14)
(15)

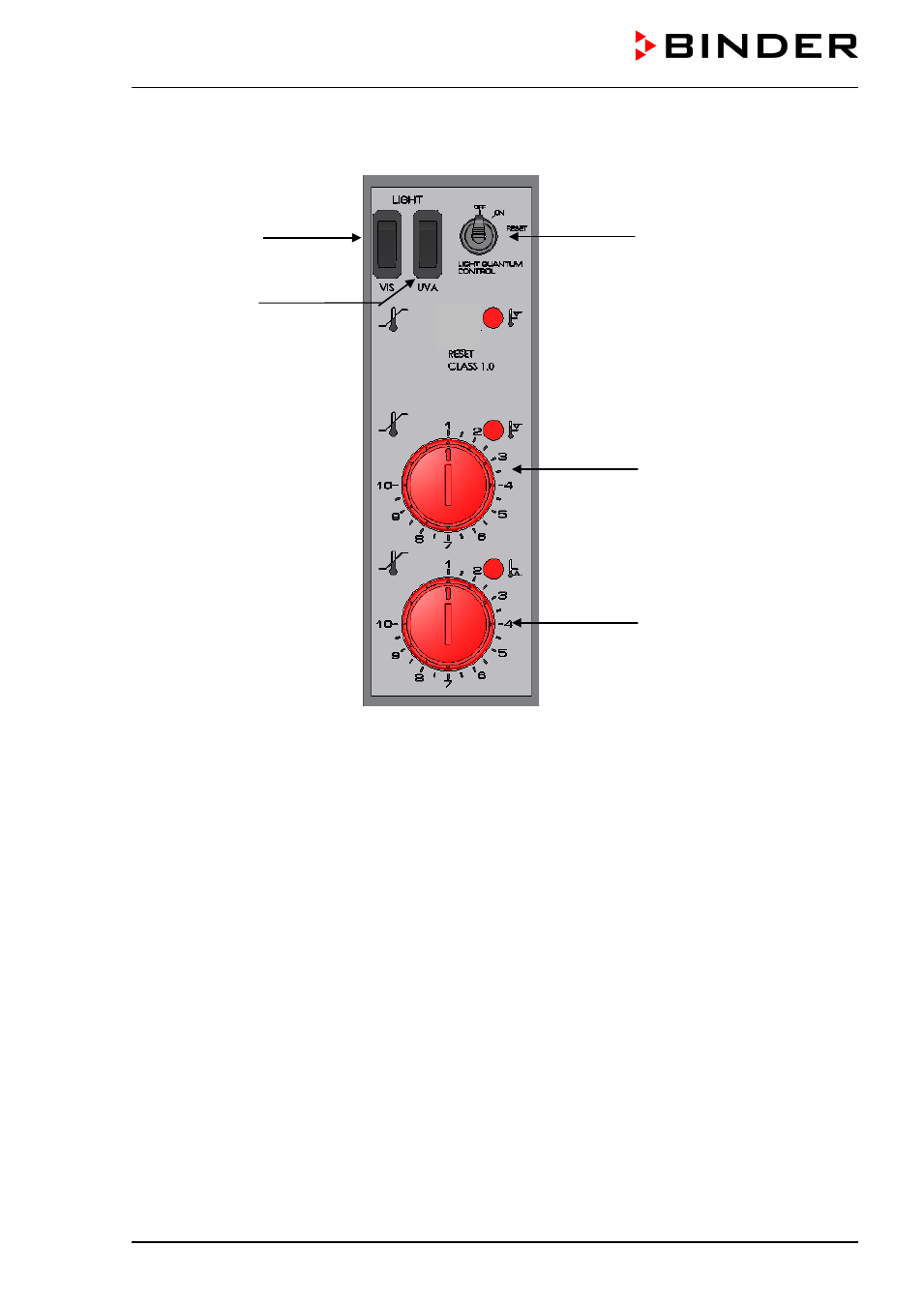

Abbildung 6: Seitliches Bedienfeld KBF LQC an der linken Seite des Feuchtemoduls
mit Option Temperaturwählwächter Klasse 3.3
(10) Schalter für ICH Beleuchtung Hellweiß
(11) Schalter für ICH Beleuchtung BINDER Q1B Synergy Light (UVA + Hellweiß)
(12) Schlüsselschalter zum Einschalten, Ausschalten und Rücksetzen des Integrators
(13) nicht belegt
(14) Temperaturwählwächter (TWW) Klasse 3.1 (Teil der Option TWW Klasse 3.3)
(15) Temperaturwählwächter (TWW) Klasse 3.2 (Teil der Option TWW Klasse 3.3)
