Produktübersicht
8 Embedded-PC
Architektur der Netzteile
Die vier verfügbaren Netzteile des CX10x0-Systems erfüllen mehr als nur die Aufgabe, das System mit Strom zu
versorgen. In jedem Netzteil sind drei Grundfunktionen verfügbar. Zusätzlich bieten die verschieden Modelle
unterschiedliche Anbindungen an Kommunikationsbusse an. Durch diese erweiterten Funktionen unterscheiden sich
die internen Architekturen der Netzteile. Zunächst werden die gemeinsamen Funktionen vorgestellt. Als Beispiel
dient das Netzteils CX1100-0001, da dieses Modul stellt nur diese Grundfunktionen bereitstellt. Die weiteren Modelle
beinhalten dann Erweiterungen zu dieser Architektur.
Alle Netzteile verfügen, abgesehen von der Spannungsversorgung, über folgende Funktionen:
1. Display 2 x 16 Zeichen
2. 4+1 Navigationsschalter
3. Non Volatile RAM

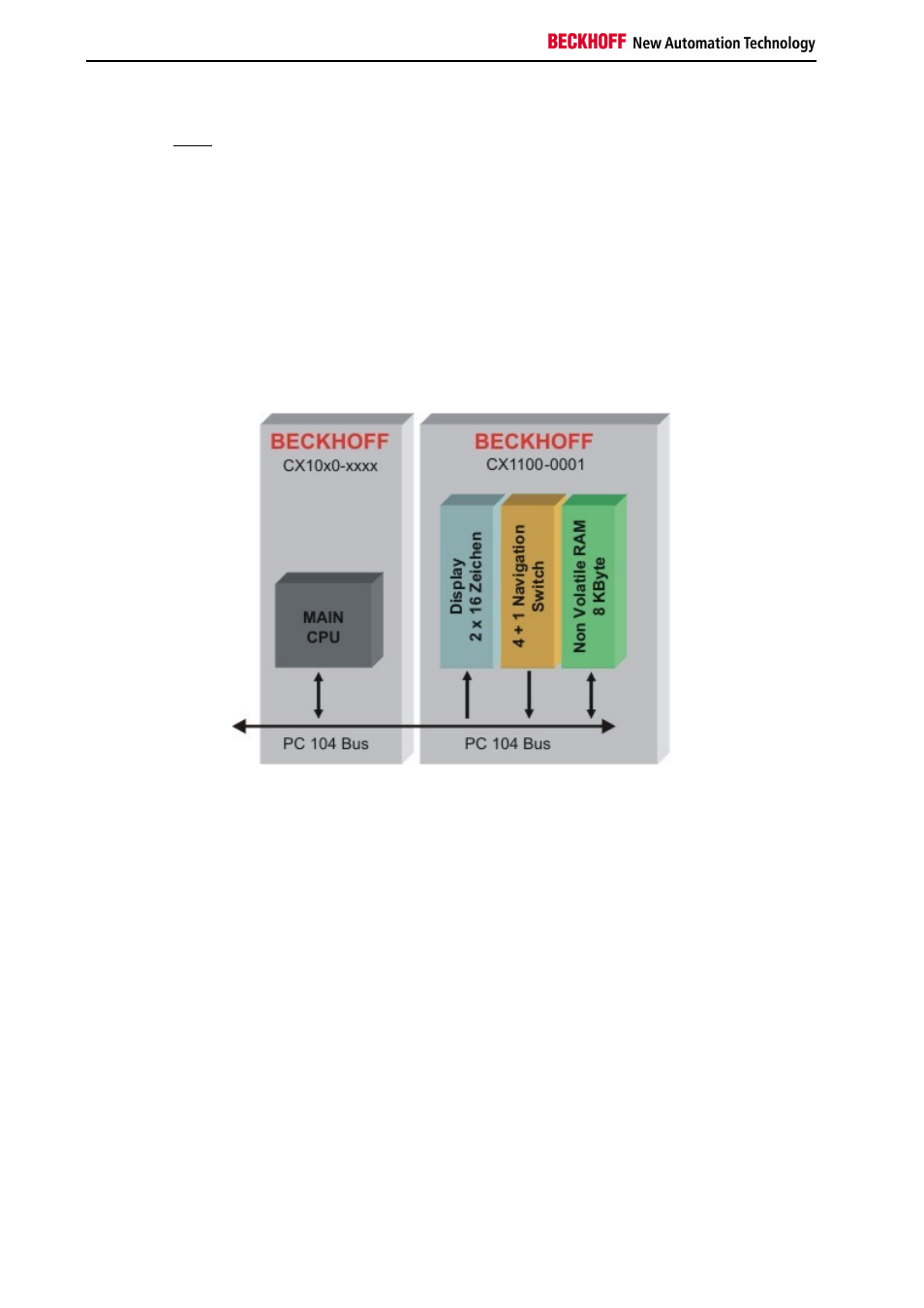

Diese Funktionen werden über den PC104-Bus angesteuert. Das Strukturbild des CX1100-0001 zeigt die
Funktionsblöcke.
"General Control Block" (GCB)
Die Steuerung erfolgt über das Programm in der CPU des Hauptmoduls. Über einen Speicherbereich werden die
Daten ausgetauscht. Die zum Betrieb des Systems notwendigen Daten werden im "General Control Block" (GCB)
zusammen gefasst. Seine Startadresse lautet "0xD1000". Das Schaubild zeigt die Daten und den Offset auf die
Startadresse, an denen sie abgelegt sind. Einige Register werden nicht für alle Netzteile benötigt. Über die
Adressumsetzung werden im Modul nur die benötigten Register angesprochen. Die anderen Adressen werden
ausgeblendet.
