Produktübersicht
Embedded-PC
35

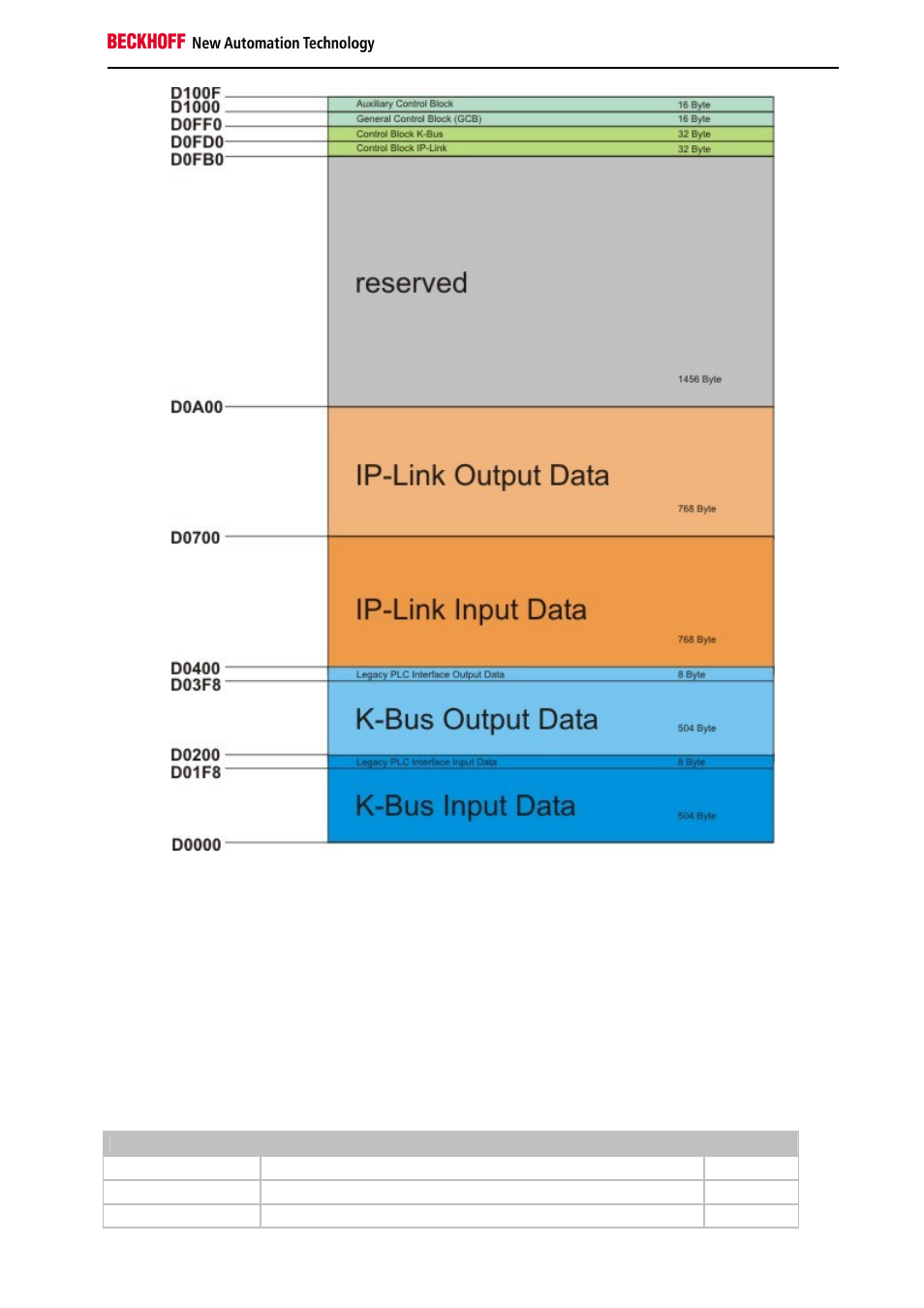

Im mittleren Speicherbereich, über dem K-Bus-Abbild, (D400 bis D0A00) ist das Abbild des IP-Link-Busses abgelegt.
Der Bereich teilt sich in Ein- und Ausgangsbereich. Pro Bereich stehen in der Standardkonfiguration je 768 Byte zur
Verfügung. Seit dem Firmwarestand ≥ B3 ist es möglich die Speicherbereiche zu verschieben. Auf diese Weise kann
das Prozessabbild an die benötigten Bereich angepasst werden.
The IP-Link Control Block (CB IP-Link)
Dieser Abschnitt beschreibt die Struktur des Control-Blocks für die IP-Link Anbindung des CX1100-0003. Dieser
Control-Block liegt im Speicher unterhalb dem Bereich des CB des K-Busses.
CB IP-Link
Offset
Default
0xFB0[2]
IPL 2 byte plc interface to CX1100-0002/3
0xFB2[2]
IPL 2 byte plc interface from CX1100-0002/3
