Produktübersicht
28
Embedded-PC

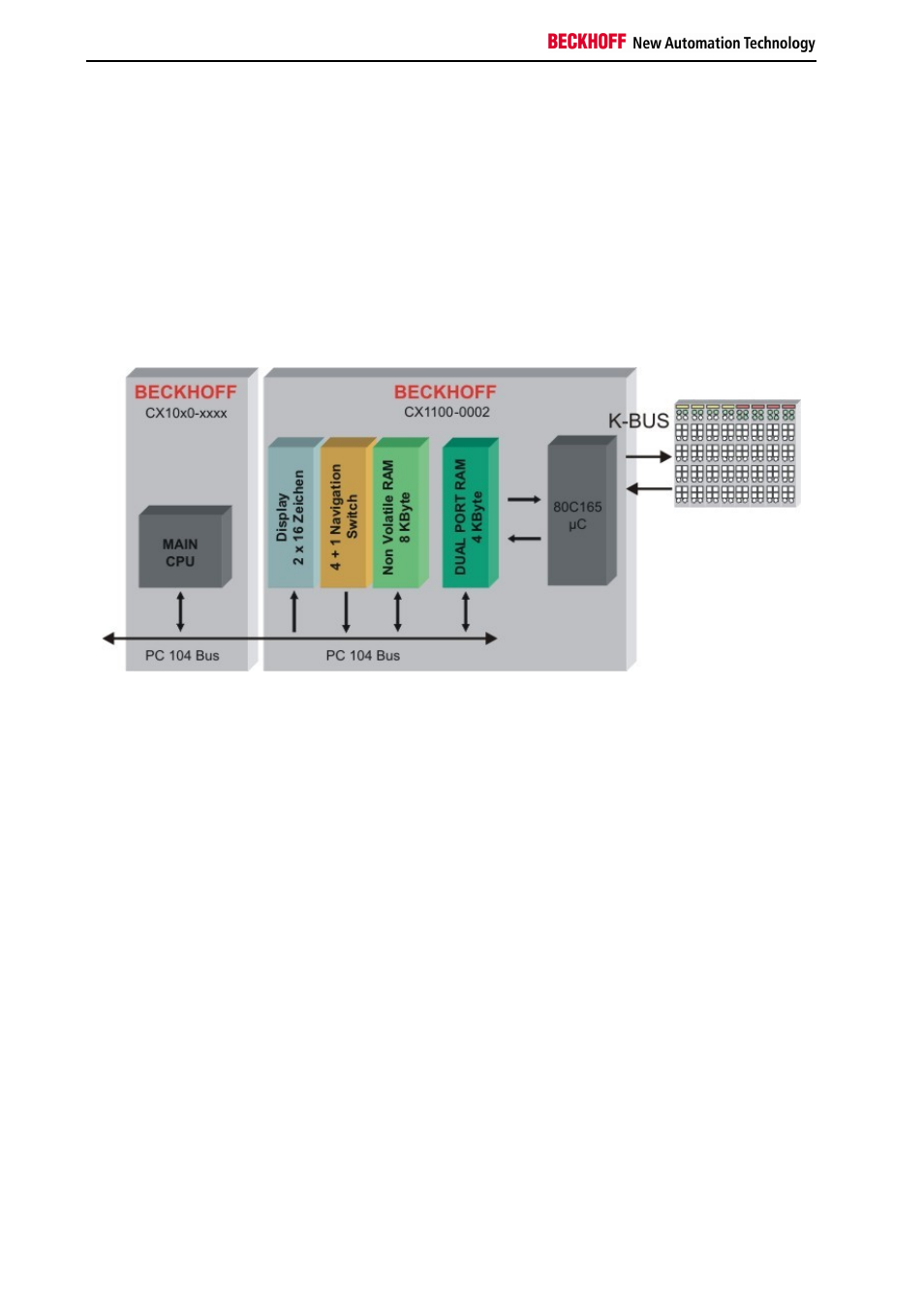

Architektur des Netzteils CX1100-0002
Diese Netzteil verfügt, abgesehen von der Spannungsversorgung, über folgende Funktionen:
1.
Display 2 x 16 Zeichen
2.
4+1 Navigationsschalter
3.
Non Volatile RAM
4.
K-Bus Anschluss
Diese Funktionen werden über den PC104-Bus angesteuert. Das Strukturbild des CX1100-0001 zeigt die
Funktionsblöcke.
Dieses Netzteil verfügt über die Grundfunktionen. Diese sind in der Architekturbeschreibung erläutert. Darüber
hinaus wird der Klemmbus unterstützt. Der Zugriff erfolgt über ein 4Kbyte großes Dual-ported-RAM (DPRAM). Ein
Microcontroller (80C165) steuert die Datenübertragung zum K-Bus. Das DPRAM wird von der CPU (über den
PC104-Bus) und dem Microkontroller geschrieben. Das folgende Schaubild zeigt den Speicheraufbau des DPRAMS.
