Produktübersicht
Embedded-PC 9

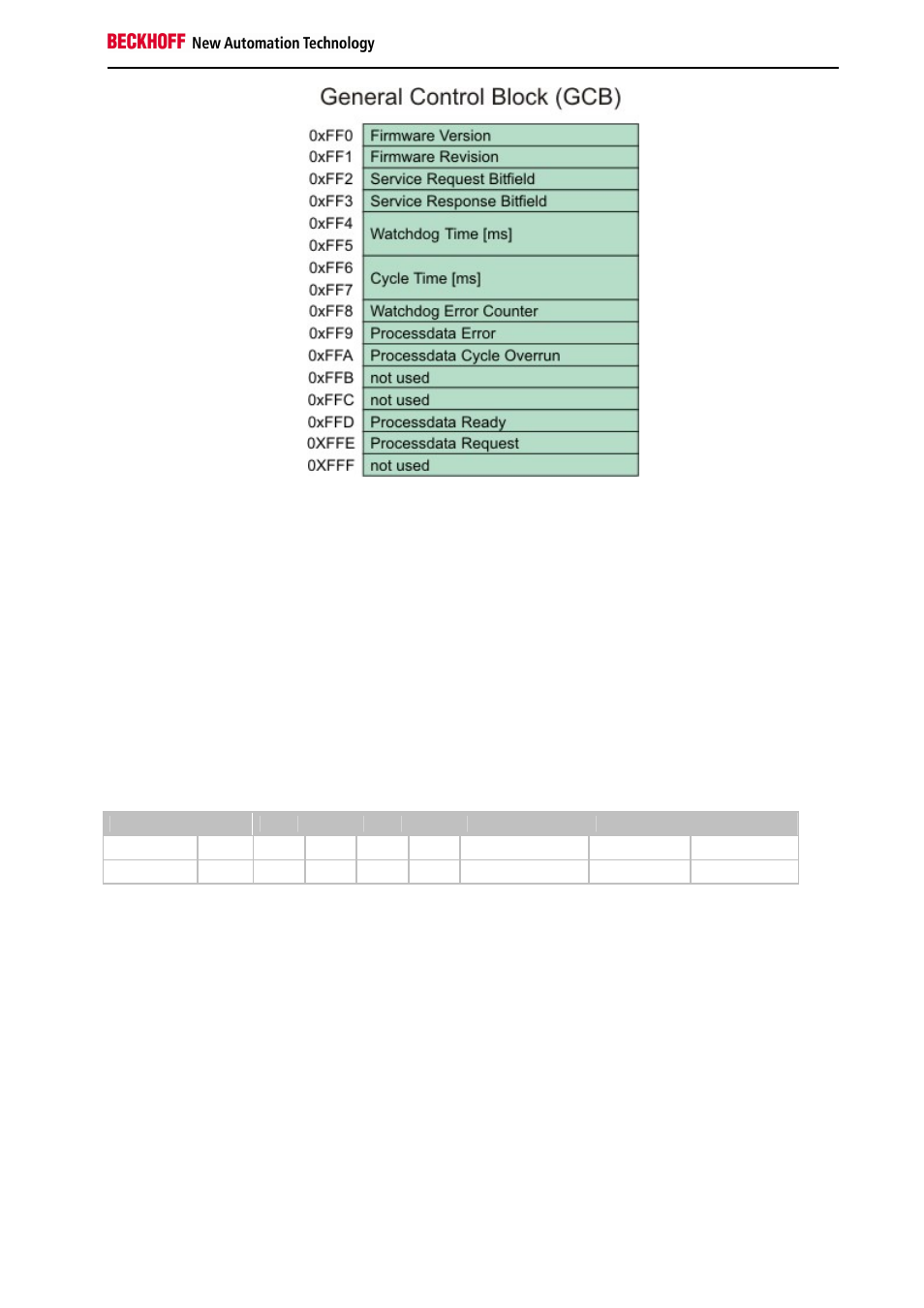

Firmware Version:
Dieses Datenfeld enthält die Versionsnummer der Firmware. Sie ist hexadezimal kodiert.
Firmware Revision:
Dieses Datenfeld enthält die Revisionsnummer der Firmware. Auch sie ist hexadezimal kodiert.
Service Request / Response Bitfield: (nur für CX1100-0002 / -0003)
Über dieses Bitfeld können bestimmt Servicefunktionen ausgelöst werden. Die Funktion wird ausgelöst in dem das
entsprechende Bit gesetzt ist. Die entsprechende Funktion wird ausgeführt zu die Reaktion im "Service Response
Bitfield" angezeigt. Es ist möglich die Funktionen mehrfach zu verwenden, dazu muss das entsprechende Bit
zunächst auf "Null" gesetzt werden und die Reaktion im "Response Bitfield" abgewartet werden. Anschließend kann
die Funktion durch erneutes Setzen des Bits aufgerufen werden. Ein Ausführungsfehler wird im BIT 7 des "Response
Bitfields" angezeigt. Die Bitfelder haben folgenden Aufbau:
Bitfeld Bit 7 Bit 6 Bit 5 Bit 4 Bit 3 Bit 2 Bit 1 Bit 0
Request - - - - - Link Images Remap Reset Node
Response Error - - - - Images Linked Remapped Reset Done
Die Servicefunktionen haben folgende Aufgaben:
Reset Node:
Diese Funktion bewirkt ein Reset des 80C165 Microcontrollers. Dies ist kein genereller Systemreset. Es wird nur der
Kontroller für die Kommunikationsschnittstellen zurückgesetzt.
Remap:
Mit diesem Befehl lassen sich die beiden PLC-Register, die sich im Speicherbereich des I/O-Prozesses befinden, in
dem GCB abbilden.
Link Images:
Beim Setzen dieses Bits werden K-Bus und IP-Link-Bus logisch miteinander verbunden. Im Falle eines Fehlers
werden beide Busse angehalten. Die Standardeinstellung für dieses Bit ist gesetzt, d.h. bei Fehlern auf dem einen
Bus-System werden beide Systeme angehalten.
Watchdog Time:
Wird ein I/O-Zyklus durch ein "Processdata cycle request" angestoßen, so startet ein Timer. Dieser läuft bis zur in
"Watchdog Time" eingestellten Zeit. Trifft in der Zwischenzeit kein weiteres "PD cycle request" Signal ein, so werden
alle Ausgänge in den sicheren Zustand (alle Ausgänge auf "Null") gesetzt. Die Standardeinstellung für diesen Wert
