Inbetriebnahme
Die Anschlüsse der Netzteile des CX10x0-System unterscheiden sich leicht in ihrer Anschlussweise. Alle Netzteile
werden mit 24V Gleichstrom (DC) versorgt. Eine Abweichung von -15 % bis + 20 % ist dabei zulässig. Zusätzlich
muss die Erdung an PE angeschlossen werden. Die folgenden Abbildungen stellen die unterschiedlichen
Anschlussvariationen dar. Natürlich kann auch jedes Netzteil mit Busanschlüssen direkt an die Versorgungs-
spannung angelegt werden.

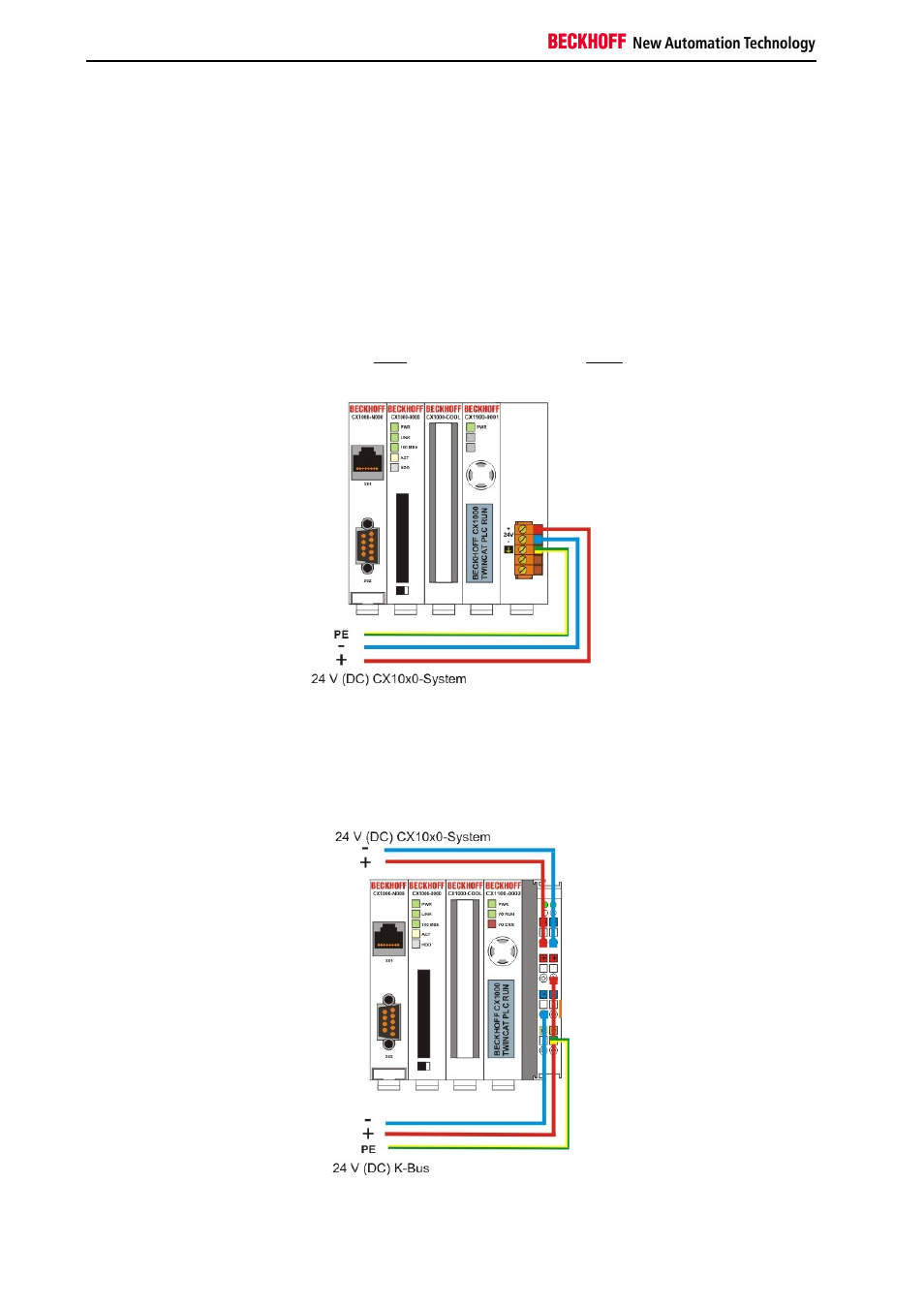

Anschlüsse CX1100-0001
Dieses Netzteil besitzt keine E/A-Schnittstelle, die Stromversorgung erfolgt daher über den 5-poligen "Open
Pluggable Connector". Bei älteren Versionen sind die unteren Eingänge mit
UPS +/- beschriftet. Diesen Eingänge werden nicht mehr verwendet und dürfen nicht angeschlossen werden.
Anschlüsse CX1100-0002
Dieses Netzteil hat einen K-Bus-Anschluss. Der K-Bus wird separat zu dem XC10x0-System mit einer
Spannungsversorgung verbunden. Auf diese Weise können Bus-Spannung und Steuerelektronik voneinander
getrennt abgeschaltet werden.
