Produktübersicht
20 Embedded-PC
Taster
Funktionsweise des Tasters
Die CX1100-000x Netzteile verfügen alle über eine 4 + 1 Navigationstaster. Es können als fünf Grundzustände über
den Taster eingegeben werden:
1. UP
2. DOWN
3. LEFT
4. RIGHT
5. SELECT
Darüber hinaus können auch kombinierte Eingaben also UP + RIGHT oder UP + RIGHT + SELECT erfasst werden.
Die Werte des Tasters werden in einem Register des "Auxiliary Control Blocks" ACB abgelegt. Details sind in der
Architekturbeschreibung nachzulesen.
In einem SPS-Programm wird kann auf das Register zugegriffen werden und der Wert ausgewertet werden. Dazu
muss in dem SPS-Programm zunächst eine Variable vom Type USINT angelegt werden. Diese wird dann im
TwinCAT System Manager mit dem IN-Register des CX1100 verbunden.

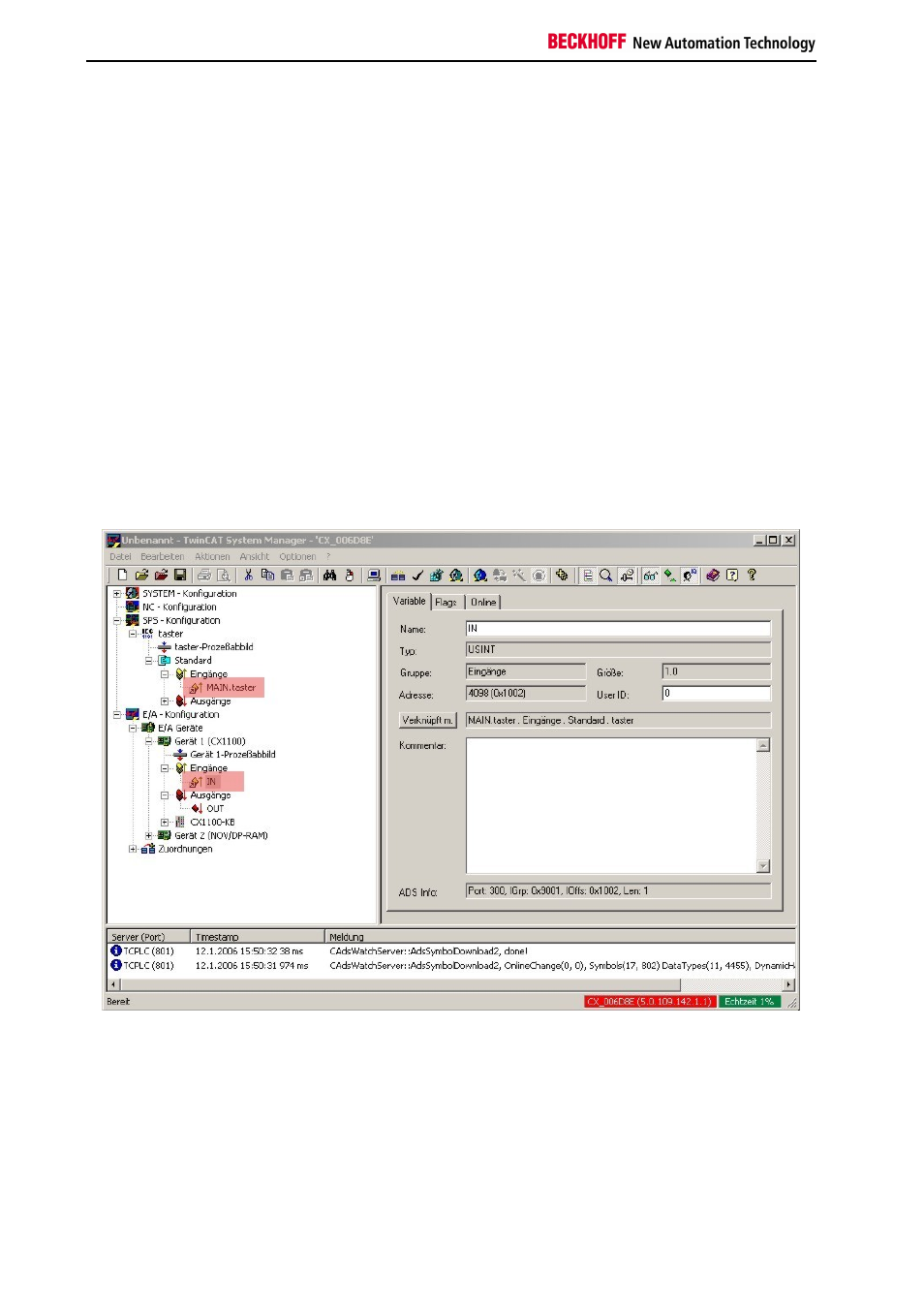

Die Abbildung zeigt die verknüpften Signale (hellrot unterlegt). Über die Variable Taster kann jetzt im SPS-Programm
auf den Taster zugegriffen werden. Das SPS-Programm hat die folgende Gestallt. Zuerst wird eine externe Variable
als Eingang deklariert. (In diesem Beispiel an Adresse 0)
