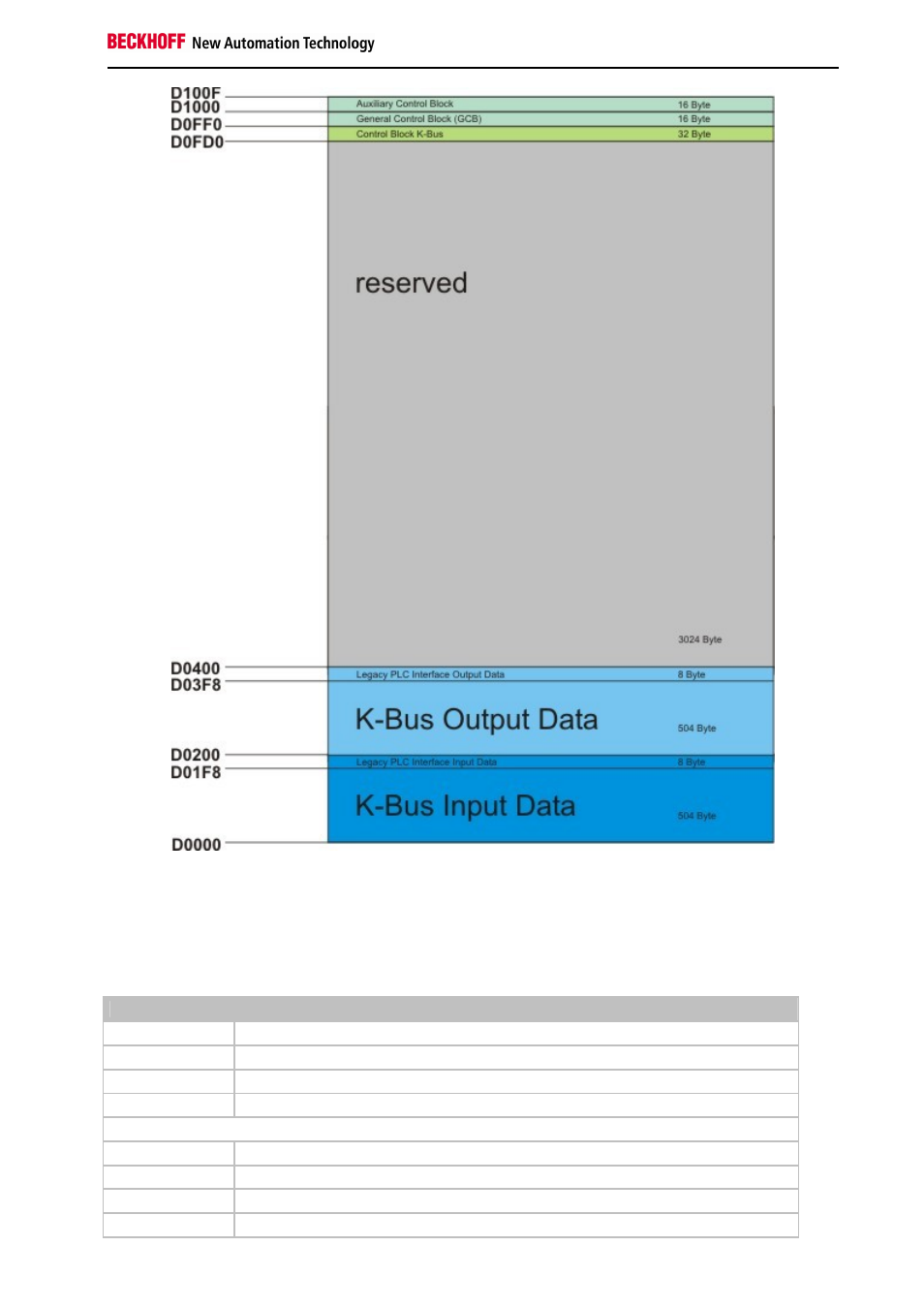

Im unteren Speicherbereich (D000 bis D0400) ist das Abbild des K-Busses abgelegt. Der Bereich teilt sich in Ein-
und Ausgangsbereich. Seit dem Firmwarestand ≥ B3 ist es möglich die Speicherbereiche zu verschieben. Auf diese
Weise kann das Prozessabbild an die benötigten Bereich angepasst werden. Zu jedem I/O-Bereich gibt es einen
Steuerblock. Dieser umfasst je 8 Byte und ist für Diagnosezwecke vorgesehen. Auch diese Bereiche können
entsprechend verschoben werden. Die folgende Tabelle zeigt den Aufbau der beiden Interface-Blöcke. Die
angegebenen Offsetadressen sind die Standardeinstellungen.
Legacy PLC interface (inputs)
Offset
Default
0x1F8 [2]
Diagnose von CX1100-0002 zu K-Bus
0x1FA [2]
2 Byte PLC Interface von CX1100-0002 zu K-Bus
0x1FC [4]
reserviert
Legacy PLC interface (outputs)
Offset
Default
0x3F8 [2]
Diagnose K-Bus zu CX1100-0002
0x3FA [2]
2 Byte PLC Interface von K-Bus zu CX1100-0002
0x3FC [4]
reserviert
