Produktübersicht
34
Embedded-PC
Architektur des Netzteils CX1100-0003
Diese Netzteil verfügt, abgesehen von der Spannungsversorgung, über folgende Funktionen:
1.
Display 2 x 16 Zeichen
2.
4+1 Navigationsschalter
3.
Non Volatile RAM
4.
K-Bus Anschluss
5.
IP-Link-Bus

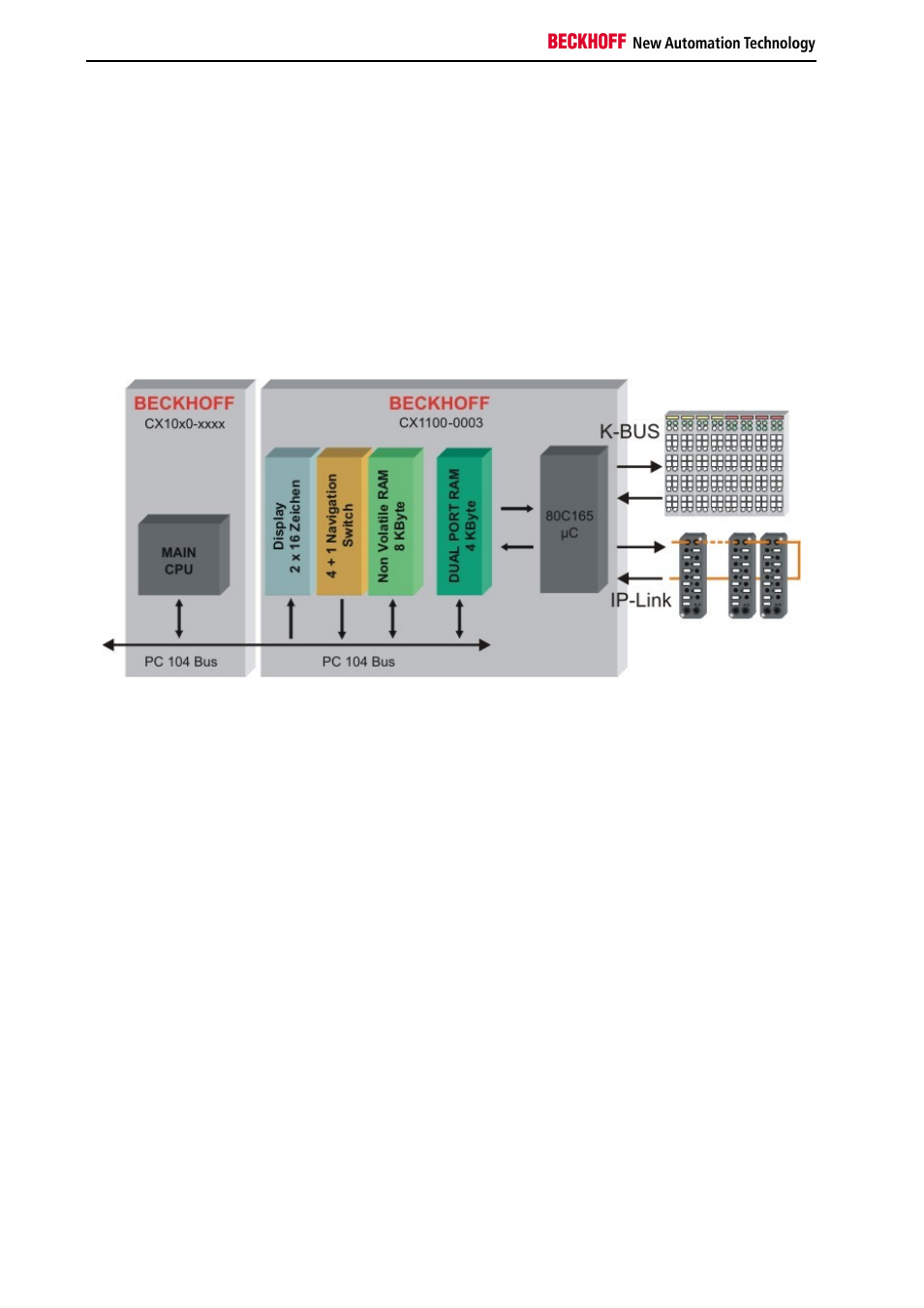

Diese Funktionen werden über den PC104-Bus angesteuert. Das Strukturbild des CX1100-0003 zeigt die
Funktionsblöcke.
Dieses Netzteil verfügt über die Grundfunktionen. Diese sind in der Architekturbeschreibung erläutert. Darüber
hinaus wird der Klemmbus unterstützt. Diese Schnittstelle wird ausführlich in der Architekturbeschreibung des
CX1100-0002 erläutert. Das Netzteil CX1100-0003 verfügt zusätzlich über ein IP-Link-Interface. Hier wird ein
Lichtwellenleiterbus (LWL-Bus) angeschlossen. Der Zugriff erfolgt auch über das 4Kbyte großes Dual-ported-RAM
(DPRAM). Ein Microcontroller (80C165) steuert die Datenübertragung zum IP-Link-Bus. Das DPRAM wird von der
CPU (über den PC104-Bus) und dem Microcontroller geschrieben. Das folgende Schaubild zeigt den Speicheraufbau
des DPRAMS.
