Montage und Verdrahtung
44 Embedded-PC

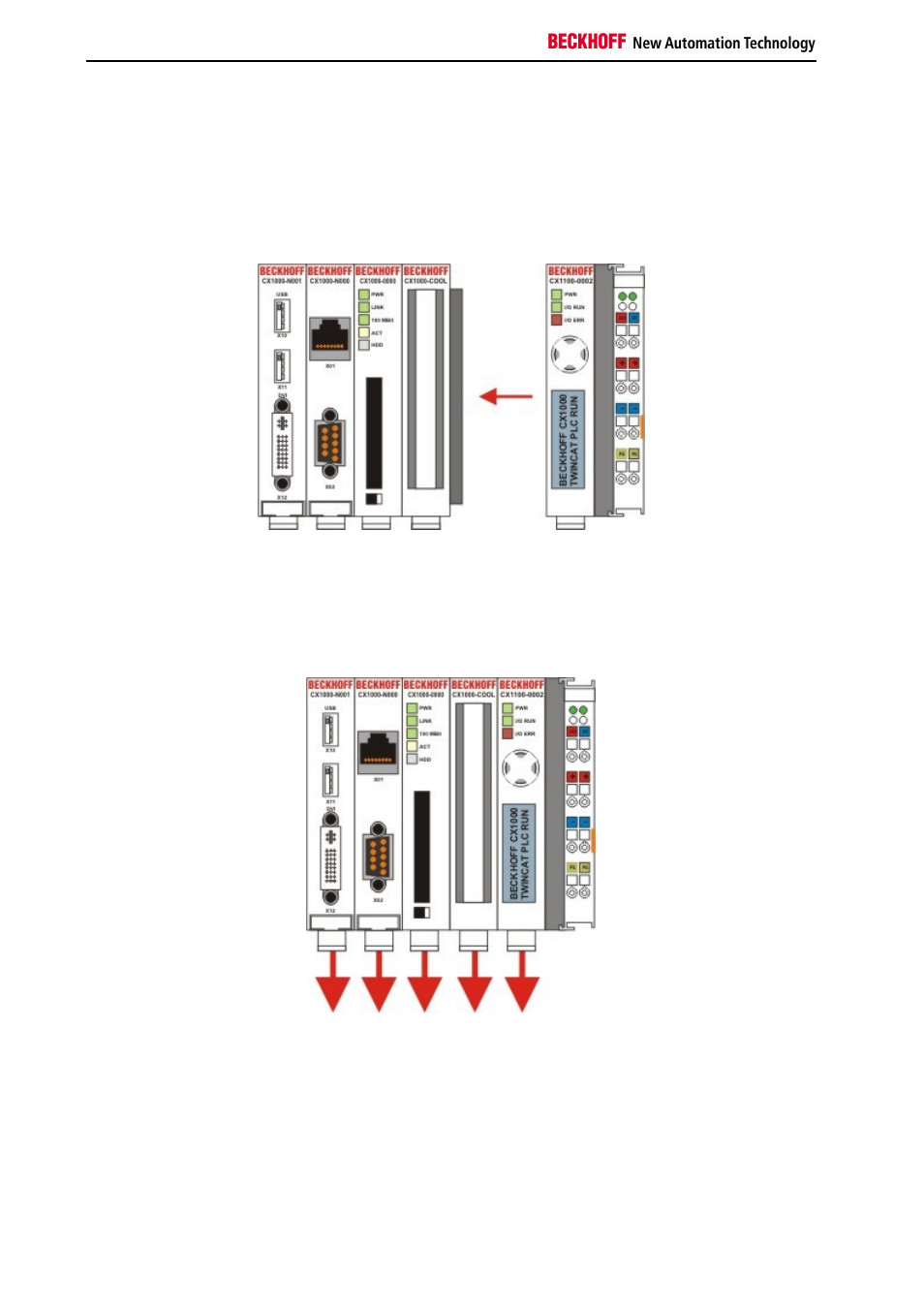

Mechanischer Anbau des Netzteils
Zusammenbau des CX10x0-Blocks
Die Befestigung des Netzteils mit der bestehenden CX10x0-Konfiguration wird durch das Zusammenstecken
erreicht. Dabei ist zu beachten, dass der Stecker des PC104 Interface nicht beschädigt wird. Bei richtiger Montage ist
kein nennenswerter Spalt zwischen den angereihten Gehäusen zu sehen.
Aufbringen des CX10x0-Systems auf die Hutschiene
Nach dem Zusammenstellen des CX10x0-Systems kann dieses auf die Hutschiene aufgebracht werden. Zuvor
müssen die weißen Laschen an der Unterseite der Modul in Pfeilrichtung gezogen werden. Sie arretieren dann in der
ausgezogenen Position. Der Systemblock kann nun vorsichtig auf die Hutschiene gesetzt werden.
Der CX10x0-Block wird mit Hilfe der Verrieglungslaschen auf der Hutschiene fixiert. Dabei sollte ein leisen Klicken zu
vernehmen sein.
