Produktübersicht
Embedded-PC 15
Zum erleichterten Lesen der Anzeige ist eine steuerbare Hintergrundbeleuchtung in das Display integriert. Des
Weitern kann durch Ein- und Ausschalten der Beleuchtung ein Blinken der Anzeige erreicht werden. Auf diese Weise
kann die Aufmerksamkeit von Anwendern in bestimmten Situationen erreicht werden. Die Ansteuerung erfolgt über
einen Displaycontroller. Dieser liest im "Auxiliary Control Block" die Display-Register aus und bearbeitet die Daten
entsprechend.
Darstellen von Texten auf dem Display
Mit Hilfe von TwinCAT lässt sich das Display auf zwei Arten steuern. Eine Variante ist die Programmierung über den
System Manager. Als zweite Möglichkeit kann das Display über einen Funktionsbaustein direkt aus dem SPS-
Programm beschrieben werden.

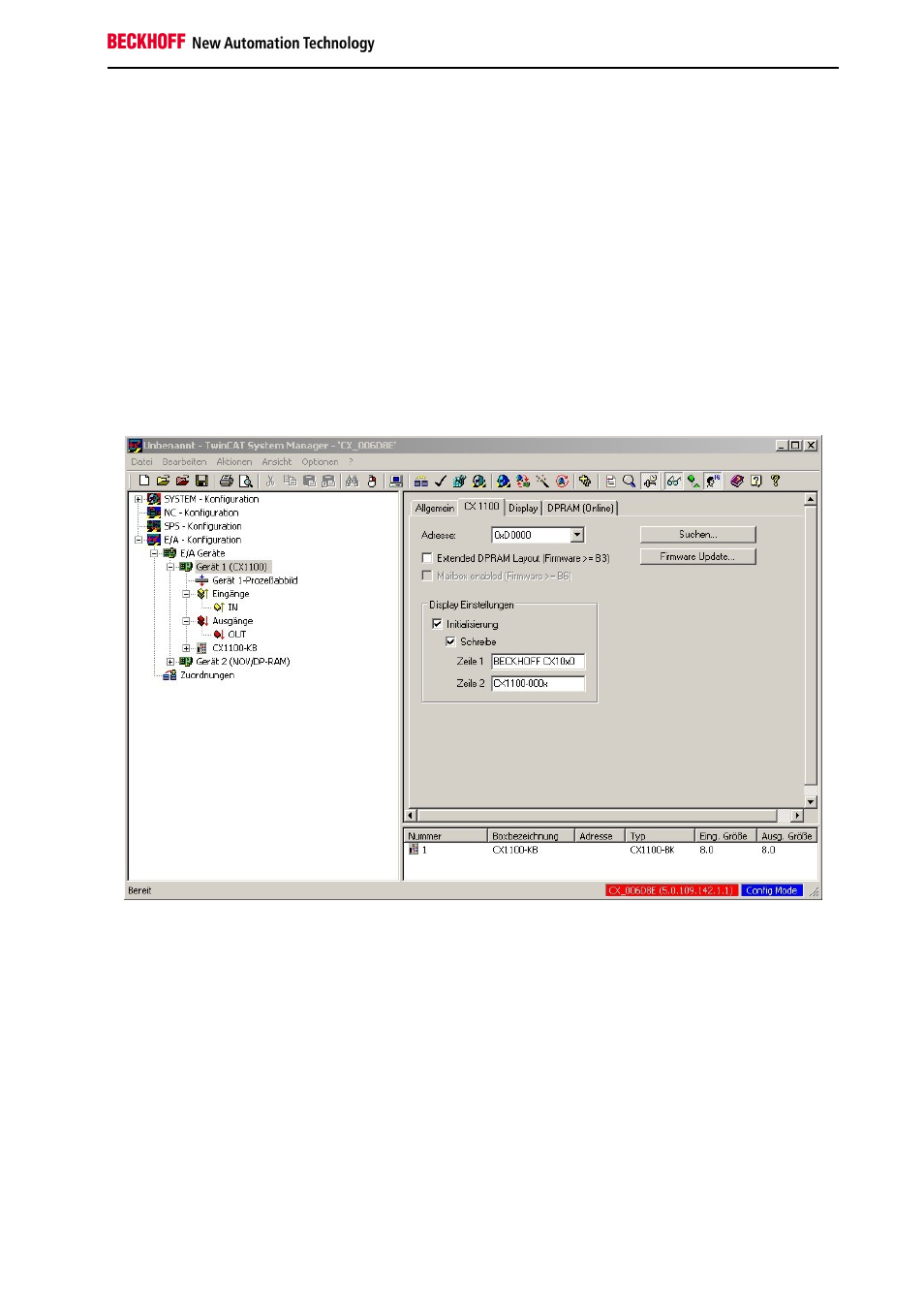

Einstellungen im System Manager
Beim Start des TwinCAT-Systems kann das Display mit dem in der Konfiguration festgelegt Text beschrieben
werden. Dieser Text wird im System Manager eingestellt.
Dazu wird im Hierarchiebrowser das CX10x0-Gerät ausgewählt. Unter dem Karteireiter CX1100 können dann im
Bereich "Display Einstellungen" die beiden Zeilen des Displays beschrieben werden. Dazu müssen die Felder an der
Stelle für Initialisierung und Schreiben angewählt sein. Die Änderungen werden nur wirksam, wenn die Konfiguration
geschrieben wird. Beim Restart des TwinCATs wird dann der eingestellte Text angezeigt.
