Produktübersicht
2.6 Display
2.6.1 Aufbau des Displays
Aufbau des Displays
Das Display des CX2100­00xx ist ein LCD­Display. Es verfügt über 2 x 16 Zeichen. Jedes Zeichen hat eine

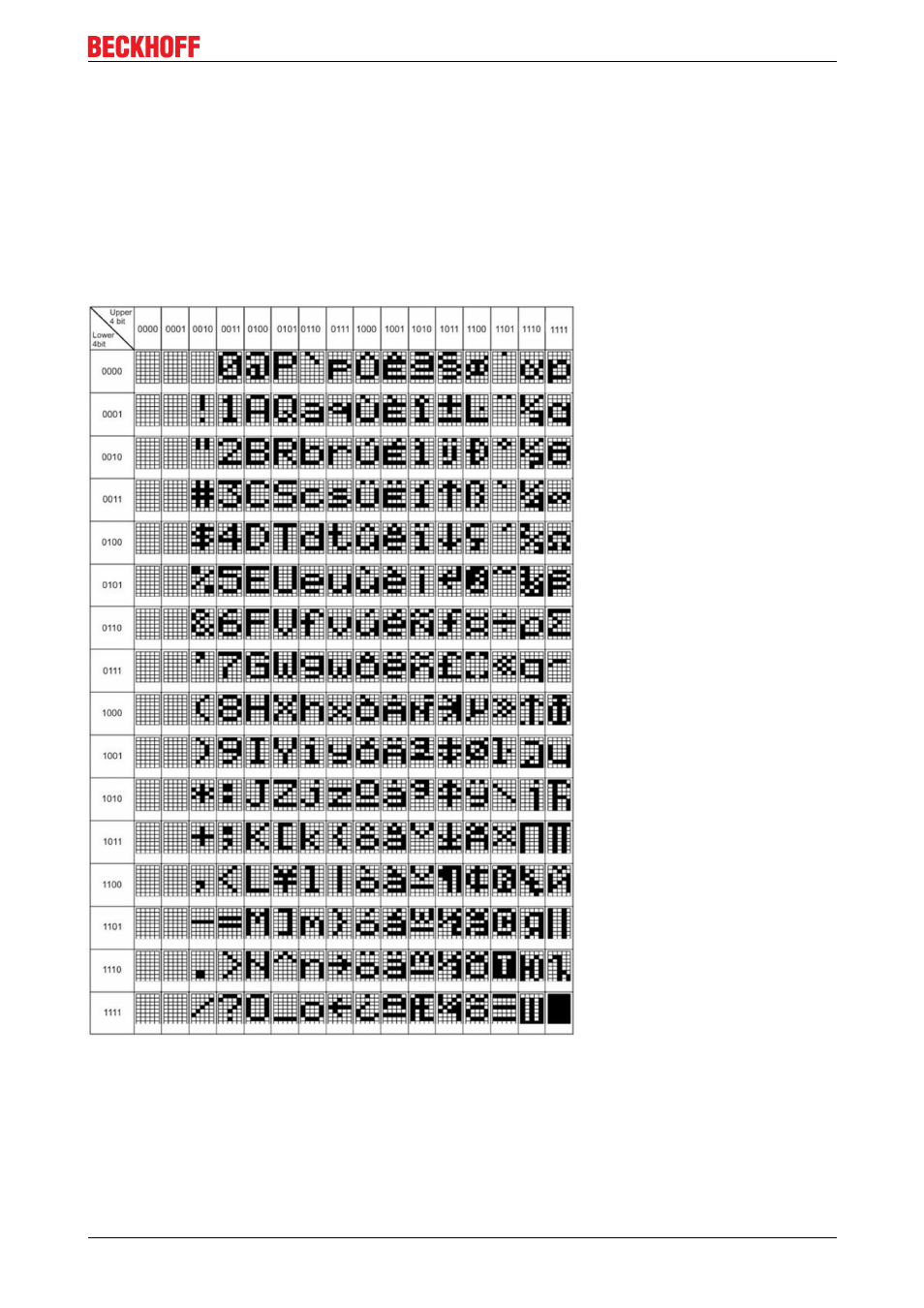

Auflösung von 5 x 8 Pixel. Der Zeichensatz hat die Bezeichnung SPLC780C­11 und ist fest eingestellt. Die
folgende Abbildung zeigt den Zeichensatz mit allen verfügbaren Zeichen in inverser Darstellung.
Zum erleichterten Lesen der Anzeige ist eine steuerbare Hintergrundbeleuchtung in das Display integriert.
Des Weiteren kann durch Ein­ und Ausschalten der Beleuchtung ein Blinken der Anzeige erreicht werden.
Auf diese Weise kann die Aufmerksamkeit von Anwendern in bestimmten Situationen erreicht werden. Die
Ansteuerung wird über das SPS­Interface, ADS­Kommunikation oder den Systemmananger realisiert.
Details sind im Kapitel SPS­Anbindung beschrieben,
