Montage und Verdrahtung
4.2.2 Anschluss Smart­Battery CX2900­0192
Die Netzteil­USV CX2100­0914 speichert ihre Ladung in einer Smart­Battery CX2900­0192. Diese ist in der
Lage das CX­System bei Spannungsausfällen auch länger zu stützen. Zusätzlich kann auch ein weiteres

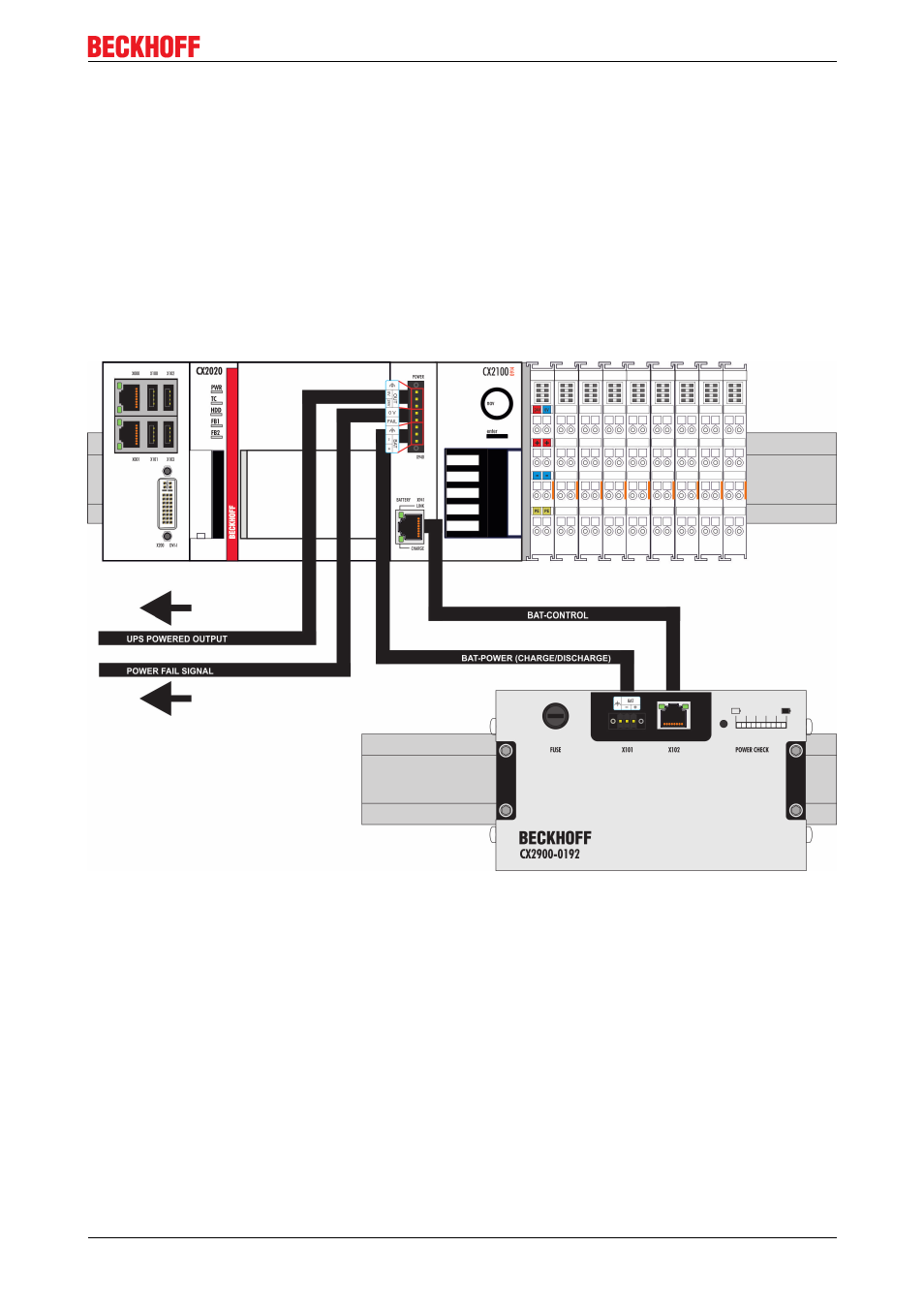

Gerät z.B. Bedienpanel mit 24V versorgt werden. Die Smart­Battery wird über zwei Kabel mit dem Netzteil
verbunden:
1. Stromkabel (+24V, 0V, Erde)
2. Datenkabel (RJ45­Netzwerk Patchkabel CAT5
Beide Kabel sollten nicht länger als 5 Meter sein. So ist es möglich die Smart­Battery an einer passenden
Stelle im Schaltschrank zu platzieren.
Die Stecker für die Stromverkabelung werden mit dem Netzteil als Satz mit geleifert und können als
Ersatzteil bestellt werden.
Aus dem Stecker am Netzteil kann dann zusätzlich ein Power­Fail­Signal zur externen Auswertung geführt
werden.
