Fehlerbehandlung und Diagnose
k_bus_request := TRUE; (* Rücksetzen des Busses, wenn Fehler beseitigt, dann startet der Klemm­
bus wieder *)
....
Damit die Steuerung und die Register zusammen arbeiten, müssen sie im System Manager verknüpft
werden.

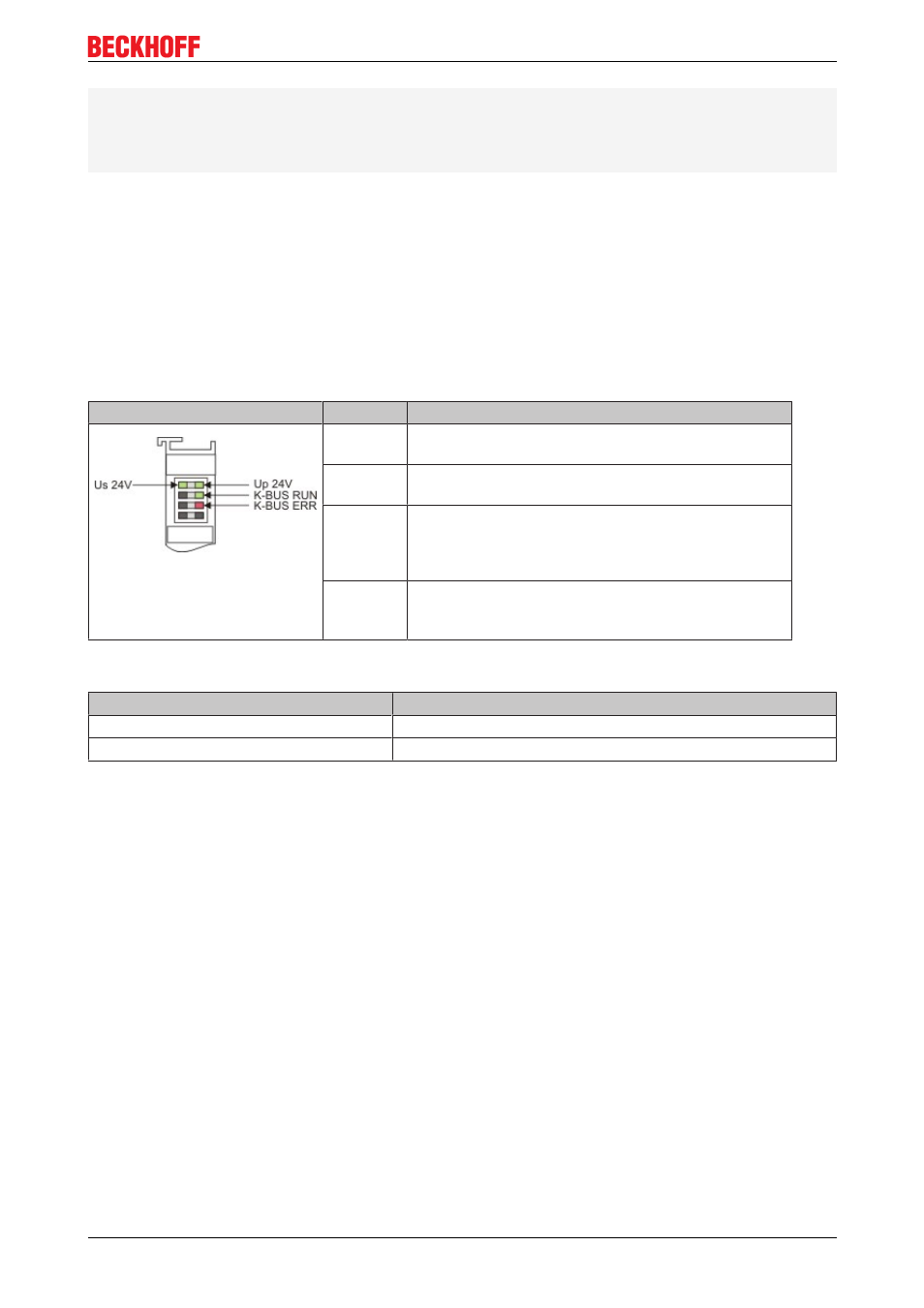

6.2 LEDs des Netzteils (CX2100­0xx4) im K­Bus Modus
Nach dem Einschalten überprüft das Netzteil sofort die angeschlossene Konfiguration der Busklemmen.
Werden K­Bus­Klemmen detektiert, wird der fehlerfreie Hochlauf durch das Verlöschen der roten LED "I/O
ERR" signalisiert. Das Blinken der LED "I/O ERR" zeigt einen Fehler im Bereich der Klemmen an. Durch
Frequenz und Anzahl des Blinkens kann der Fehlercode ermittelt werden. Das ermöglicht eine schnelle
Fehlerbeseitigung.
Anzeige LED Bedeutung
Us 24V Spannungsversorgung für CPU­Modul Die LED
leuchtet grün bei korrekter Spannungsversorgung.
Up 24V Spannungsversorgung für Klemmbus. Die LED
leuchtet grün bei korrekter Spannungsversorgung.
K­BUS
RUN Diagnose K­Bus Die grüne LED leuchtet, um den
fehlerfreien Betrieb anzuzeigen. Fehlerfrei bedeutet,
dass auch die Kommunikation mit dem Feldbussystem
fehlerfrei läuft.
K­BUS
ERR Diagnose K­Bus Die rote LED blinkt zur Fehleranzeige.
Die rote LED blinkt mit zwei unterschiedlichen
Frequenzen.
Tab. 1: Blinkcode der I/O Error LED
schnelles Blinken Start des Fehlercodes
erste langsame Sequenz Fehlercode
zweite langsame Sequenz Fehlerargument
