Inbetriebnahme

5.3

TwinCAT­SPS USV­Schnittstelle

5.3.1

FB_GetUPSStatus

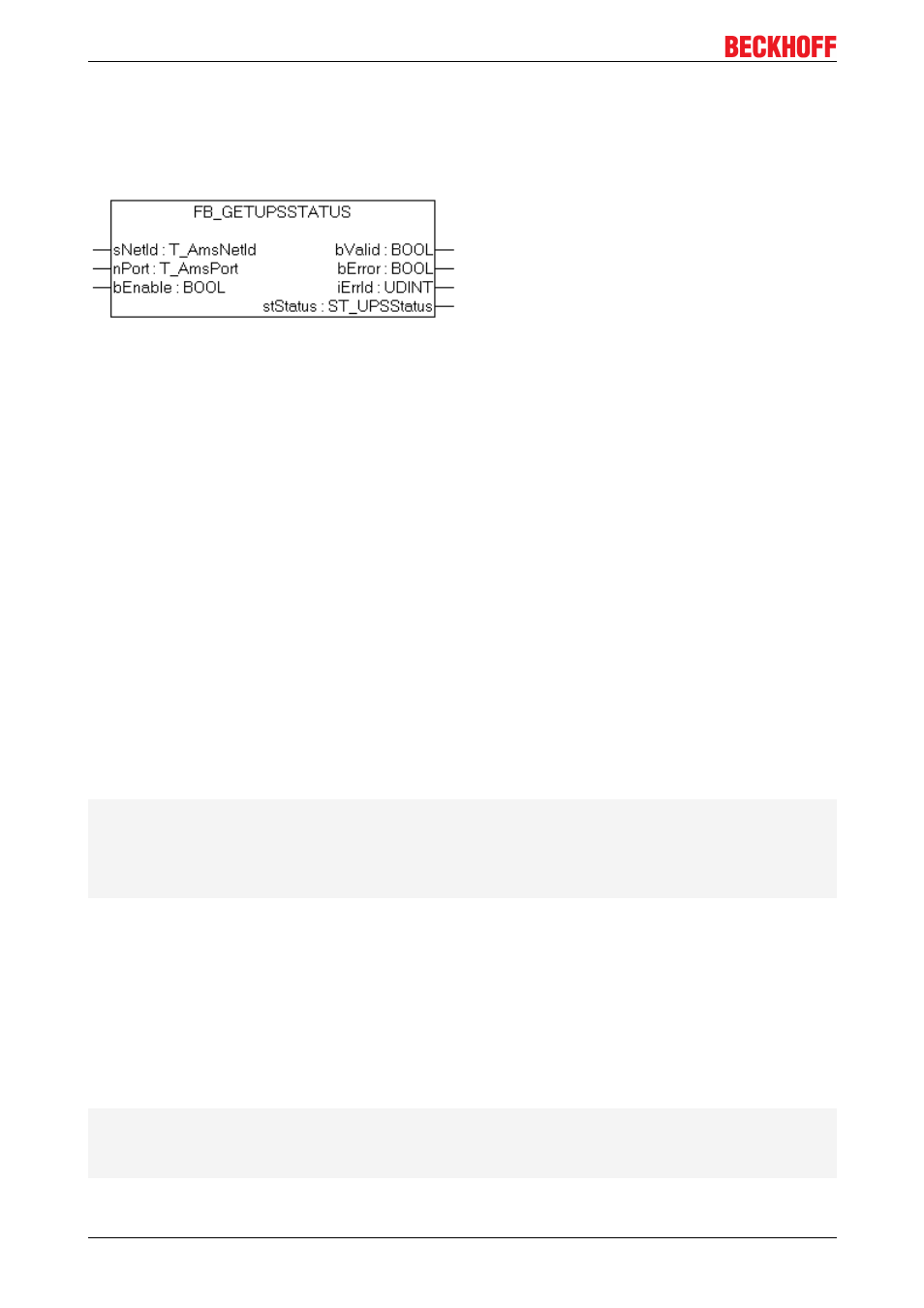

Abb. 1: FB_GetUpsStatus

Voraussetzungen unter NT4, Win2K, WinXP, WinXP embedded:

• Die Beckhoff USV Softwarekomponenten wurden installiert ( zusätzlicher Reiter unter

Systemsteuerung­>Energieoptionen­>Beckhoff UPS Configuration );.

• Die USV wurde mit dem Windows USV­Dienst ( Systemsteuerung­>Energieoptionen­>USV ) oder der

Beckhoff Shellerweiterung ( Systemsteuerung­>Energieoptionen­>Beckhoff UPS Configuration)
konfiguriert. Weitere Informationen zur USV­Konfiguration finden Sie in der entsprechenden
weiterführenden Dokumentation.

Voraussetzungen unter Windows CE:

• Beckhoff CE Geräte mit 24V USV­Unterstützung werden mit einem speziellen Beckhoff Battery Driver

für Windows CE ausgeliefert. Der Treiber ist bei diesen Geräten in dem standard CE Image enthalten.
Es werden keine weitere Konfigurationseinstellungen benötigt.

Der Funktionsbaustein FB_GetUPSStatus liest aus der SPS den Status der USV­Hardware. Der Baustein
wird Levelgetriggert, d.h. nur bei dem gesetzten bEnable ­Eingang werden die Statusinformationen der USV
zyklisch gelesen. Um dabei die Systemauslastung niedrig zu halten werden die Statusinformationen alle
~4,5s neu gelesen. Bei einem gesetzten bValid­Ausgang sind die zuletzt gelesenen Daten gültig. D.h. der
letzte Lesezyklus wurde fehlerfrei durchgeführt. Beim Auftreten eines Fehlers wird der Lesezyklus wiederholt
und der Fehler automatisch zurückgesetzt sobald die Fehlerursache behoben wurde (z.B. keine
Kommunikation zur USV).

VAR_INPUT

VAR_INPUT
    sNetId     :T_AmsNetId;
    nPort     :T_AmsPort; (* 0 = Windows UPS service / Windows Battery Driver *)
bEnable     :BOOL;
END_VAR

T_AmsPortT_AmsNetId

sNetId: Hier kann ein String mit der Netzwerkadresse des TwinCAT­Rechners angegeben werden, dessen
USV­Status gelesen werden soll. Für den lokalen Rechner kann auch ein Leerstring angegeben werden.

nPort: Die ADS­Portnummer. Setzen Sie diesen Wert auf Null. Andere Portnummern sind für zukünftige
Anwendungen reserviert.

bEnable: Bei einem gesetzten Eingang wird der USV­Status zyklisch gelesen.

VAR_OUTPUT

VAR_OUTPUT
    bValid     :BOOL;
    bError     :BOOL;
    nErrId     :UDINT;

CX2100­09x4

70

Version 1.1
