Produktübersicht

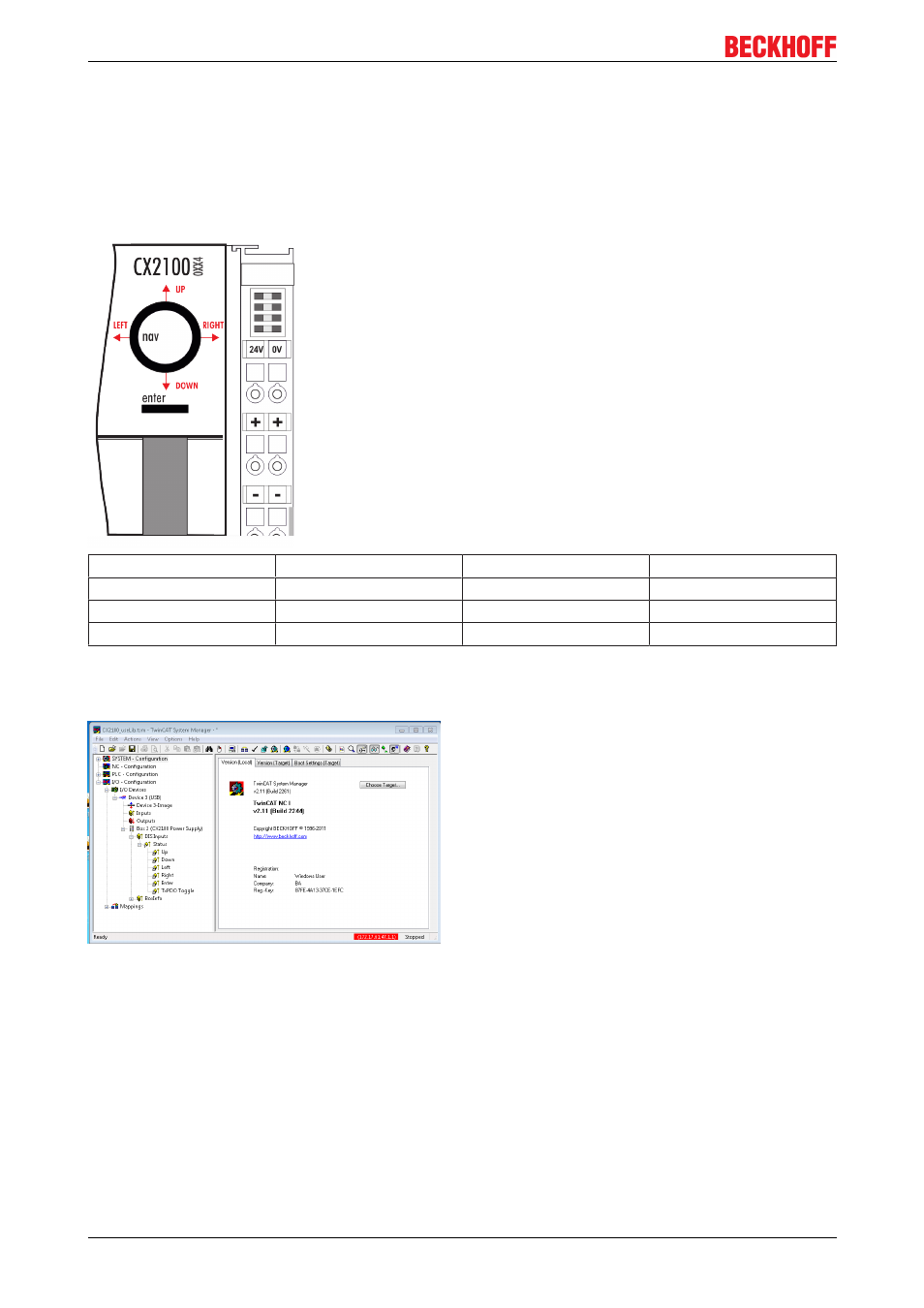

2.7 Taster
2.7.1 Funktionsweise des Tasters
Die CX2100­0xx4 Netzteile verfügen alle über einen 4 Navigationstaster und eine Enter Taste. Es können
als fünf Grundzustände über den Taster eingegeben werden
Button Wert Button Wert
UP 4 RIGHT 32
DOWN 8 ENTER / SELECT 64
LEFT 16
Darüber hinaus können auch kombinierte Eingaben also UP + RIGHT oder UP + RIGHT + ENTER erfasst
werden. Jeder Wert wird einzeln als boolescher Wert zur Verfügung gestellt und kann in der SPS verknüpft
werden.
Über eine TwinCAT­Funktion können die Werte des Tasters als nummerischer Wert ausgewertet werden.
Über den Wert ist auch einen Kombination der Tasten auswertbar. In einem SPS­Programm kann auf das
Register zugegriffen werden und der Wert ausgewertet werden. Dazu muss in dem SPS­Programm
zunächst eine Variable vom Type USINT angelegt werden. Diese wird dann als Parameter in der Funktion
„F_CXNaviSwitchUSB“ aufgerufen. Das Codefragment zeigt die Deklaration der benötigten Variablen.
