Montage und Verdrahtung
Anschlüsse:

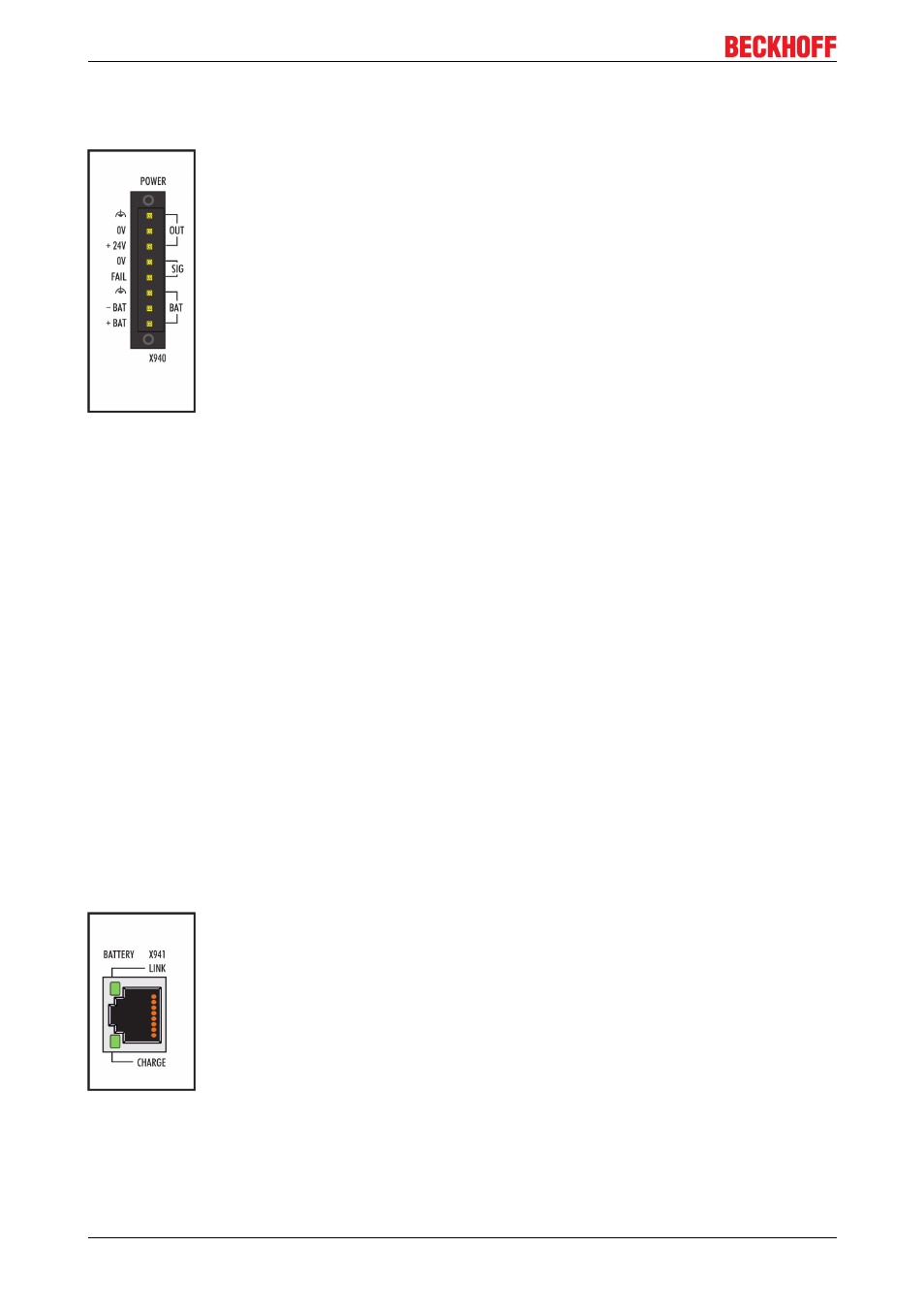

Poweranschluss X940:
OUT:
• Erde
• 0V
• +24V
Hier kann ein Bedienpanel oder Bildschirm angeschlossen werden.
SIG:
• 0V
• FAIL
Kommt es zu einem Spannungsausfall, so wird FAIL auf „1“ gesetzt. Technisch wird der Ausgang auf 24V
gesetzt. 0V ist das Referenzpotential dazu. Es kann z.B. auf den digitalen Kanal einer Eingangsklemme
verdrahtet werden und so zusätzlich ausgewertet werden.
BAT:
• Erde
• ­BAT
• +BAT
Hier wird die Smart­Battery angeschlossen. Erde, ­BAT und + BAT werden entsprechend zu den
Anschlüssen auf dem Battery­Pack geführt. Über diese Leitungen wird der Akku geladen bzw. im Falle eines
Stromausfalls das CX­System mit Strom versorgt.
Battery X941:
Über diesen Anschluss wird die Steuerleitung zur Smart­Battery verbunden. Zur Verbindung wird ein RJ45­
Patch Kabel (CAT6) verwendet. Die obere Led (LINK) leuchtet wenn Batterie und Netzteil verbunden sind.
Die untere Led leuchtet wenn die Batterie geladen wird.
