3 PUMPENBESCHREIBUNG

3.1 Konfigurationen

Die LNN Pumpe ist eine einstufige, doppelsaugende,
horizontal geteilte, strömende Kreiselpumpe, die für
Wasserwerke, Drainage, allgemeinen Pumpbetrieb
und Umwälzanwendungen ausgelegt ist. Sie kann mit
Motor, Dampfturbine sowie Benzin- oder
Dieselmotoren betrieben werden.

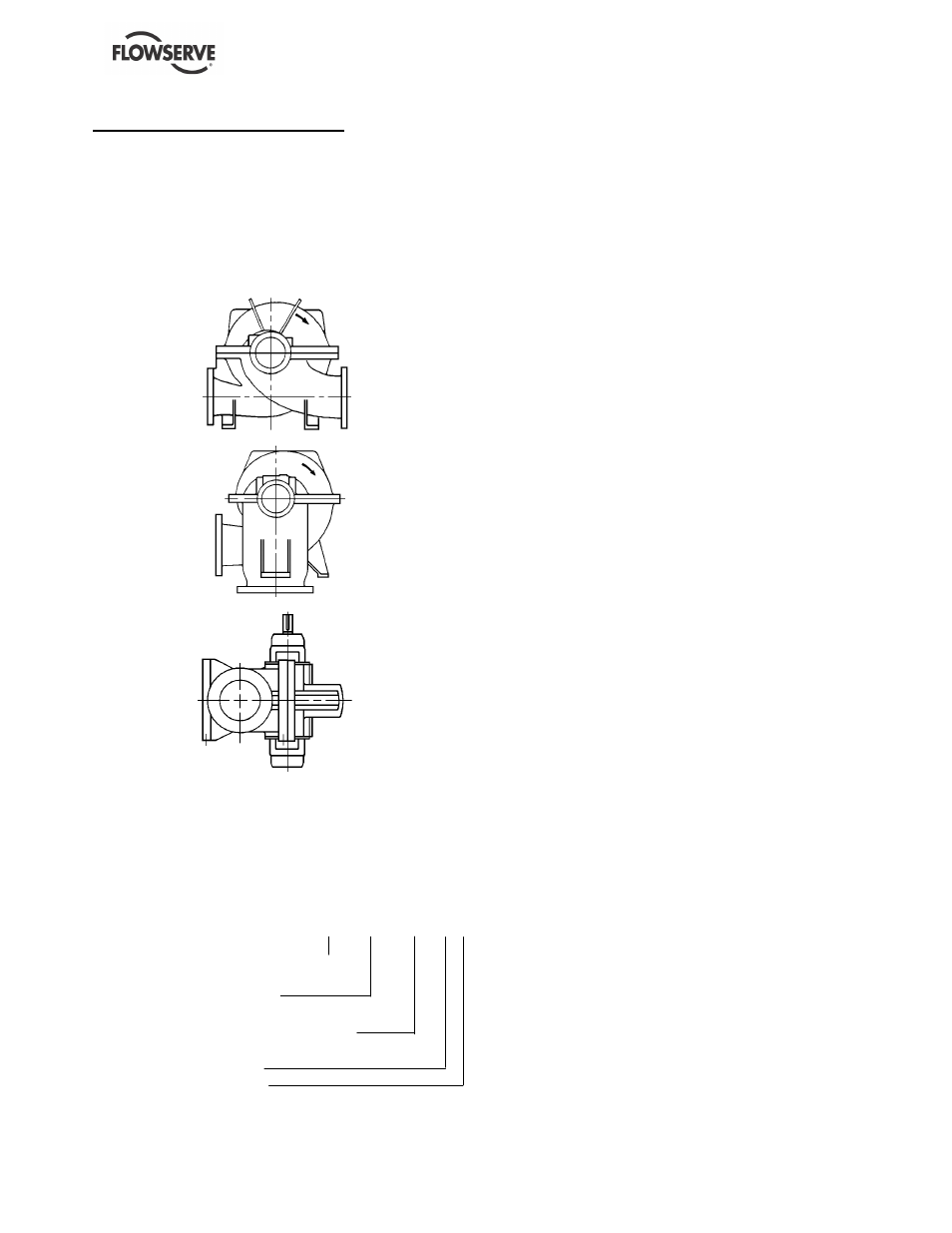

Die LNN ist in folgenden Konfigurationen erhältlich:

LNN horizontale Einlass- und Auslassdüsen (in einer Linie)

LNNC vertikaler Einlass unten, horizontaler Auslass

LNNV horizontale Ansaugung/Auslass, vertikale Welle (in einer

Linie)

Es gibt ebenfalls eine fortgeschrittene Ausführung,
die als LNNA bezeichnet wird.

3.2 Name Nomenklatur

Die Grösse der Pumpe ist auf dem Typenschild, wie
unten illustriert, eingraviert:

400-LNNA-875-AA

Nenngrösse des Auslassanschlusses

Konfiguration – s. 3.1 oben

Max. Nenndurchmesser des Laufrads

Hydraulisches Flügelrad *
Hydraulisches Gehäuse *

(* Normalerweise erscheint die Hydraulik an der
Leistungskurve.)

Die übliche Nomenklatur wie oben verweist auf die
allgemeine Beschreibung der LNN Konfiguration.
Entnehmen Sie die tatsächliche Pumpengrösse und
Seriennummer dem Typenschild und überprüfen Sie,
dass diese mit den geltenden Zulassungen
übereinstimmen.

3.3 Auslegung der Hauptbestandteile


3.3.1 Pumpengehäuse
Die Hauptgehäusedichtung der Pumpe befindet sich
axial zur Welle und ermöglicht so die Wartung des
drehenden Elements durch Abnehmen der oberen
Gehäusehälfte. Einlass- und Auslassanschlüsse
liegen in der unteren Hälfte und bleiben daher
ungestört.

3.3.2 Laufrad
Das Laufrad ist vollständig abgeschirmt und kann mit
extra Nabenringen versehen werden.

3.3.3 Welle
Die feste Welle, mit grossem Durchmesser, ist auf
Lager montiert und hat ein verkeiltes Antriebsende.

3.3.4 Pumpenlager und Schmierung
Standardmässing sind Kugellager montiert, die
entweder mit Öl oder Fett geschmiert werden können
und mit einer V-Ringdichtung geschützt werden.

Ölschmierung ist nur für Pumpen mit horizontaler
Welle erhältlich.

Als Extras können Lagerisolatoren oder feste
Labyrinthdichtungen in den Lagerabdeckungen zum
Schutz der Lager angebracht werden.

Standardmässig hat die LNNV ein
flüssigkeitgeschmiertes Zapfenlager am
Nichtantriebsende. Dieses Lager wird mit einer
Flüssigkeit geschmiert, die von einem gepumpten
Produkt oder aus einer sauberen externen Quelle
bezogen wird. Als Option kann ein fettgeschmiertes
Kugellager am Nichtantriebsende angebracht
werden.

3.3.5 Lagergehäuse
Das Auffüllen fettgeschmierter Lager wird zwischen
grösseren Wartungseingriffen durch zwei
Schmiernippel gewährleistet. Für ölgeschmierte
Lager wird ein Öler mit Füllstandregelung verwendet.
