LNN, LNNV und LNNC BETRIEBSANLEITUNG DEUTSCH 71576677 11-09
Seite 37 von 56
flowserve.com

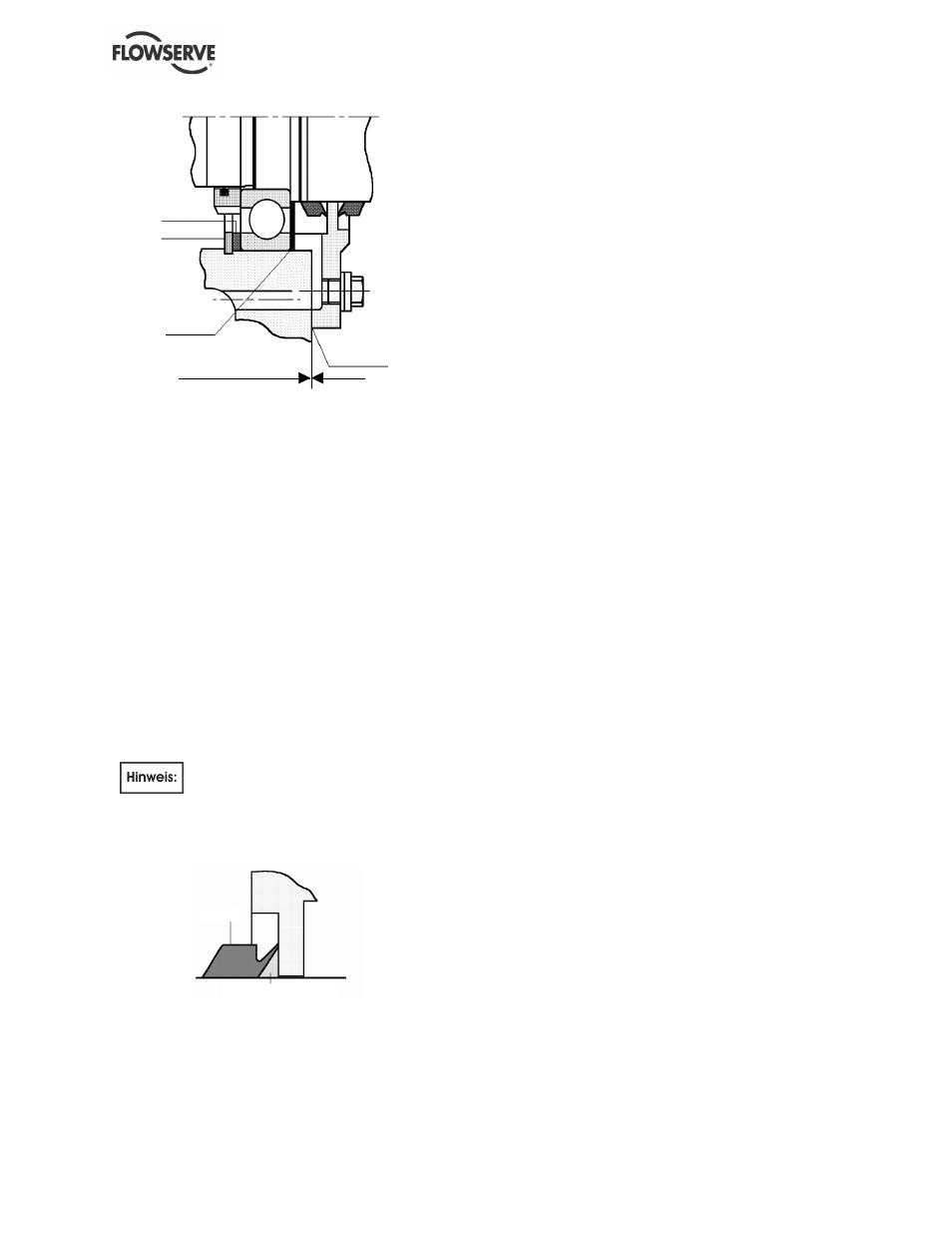

3645
6544
3126
Beilagscheiben
0.1 bis 0.2 mm
(0.004 bis 0.008 in.)
Flüssigdich-
t ungsmasse
Spielraum zwischen Lageraußenring und Lagerdeckel
b) An ölgeschmiertenTeilen müssen die
Wellendichtungsringe [4305.3] in die Nuten der
Welle eingreifen.
c) Die Lagergehäuse über ihre entsprechenden
Lager schieben und in die Aussparungen am
Pumpengehäuse einsetzen.
d) Die Stellschrauben [6570.4] des Lagergehäuses
anbringen und anziehen.
e) Flüssigdichtungsmasse auf den Flansch der
Lagerabdeckung auftragen.
f) Korrekten Sitz der Beilagscheibe prüfen.
g) Lagerabdeckung in die richtige Position drehen:
Fettgeschmierte Teile - Schmiernippel zur oberen
Gehäusehälfte.
Ölgeschmierte Teile - Stopfen zur unteren
Gehäusehälfte.
h) Die Lagerabdeckung am Lagergehäuse anziehen
und den Wellendichtungsring [4305.1] gegen die
Lagerabdeckung drücken.
Die Dichtungsfläche des
Wellendichtungsrings muß mit Schmierfett
bedeckt sein und sanft nach oben an die
Lagerabdeckung gedrückt werden, sonst läuft sie
heiß!
4305.1
S C H M I E R F E T T
i)
Stopfen, Entlüftungsstutzen, Öler usw. wie
erforderlich, wieder anbringen.
j)
Bei ölgeschmierten Anlagen am Antriebsende, den
Wellendichtungsring [4305.4] über die Welle
schieben und in die Nute eingreifen als Dichtung
gegen die Endabdeckung.
k) Die Endabdeckung [3260.2] und den
Wellendichtungsring [4305.2] anbringen, mit Fett
schmieren und nach oben gegen die
Endabdeckung drücken.
l)
Am Nichtantriebsende, die Lagerendabdeckung
[3266] anbringen und die Schrauben [6570.5]
anziehen.
6.10.10 Stopfbüchse
6.10.10.1 Stopfbüchse
Erst die beiden Innenringe der Dichtung, dann die
Laternenringhälften und schließlich 2 oder 3
Dichtungsringe mehr einsetzen. Die Stopfbüchse
[4120] locker anbringen und die Spritzleitung
anschliessen.
6.10.10.2 Gleitringdichtung [4200.1]
Siehe separate Betriebsanleitung der
Gleitringdichtung.
Dichtungsabdeckungen [4213] komplett mit O-Ring
[4610.9] mit den Schrauben [6570.7] befestigen.
Spritzleitung anschliessen. Zusätzliche Leitungen
anschliessen.
6.10.10.3 Patronengleitringdichtung [4200]
Im Fall einer Option mit Patronendichtung,
siehe separate Betriebsanleitung zum Befestigen und
Aktivieren der Dichtung.
