LNN, LNNV und LNNC BETRIEBSANLEITUNG DEUTSCH 71576677 11-09

Seite 20 von 56

flowserve.com

4.6.5 Zusätzliches Rohrwerk

4.6.5.1 Ablaufrohre
Pumpgehäuse- und Stopfbüchsenleckablaufrohre zu
einem geeigneten Entsorgungspunkt leiten.

4.6.5.2 Pumpen mit Stopfbüchse
Wenn der Saugdruck unter dem Umgebungsdruck liegt,
muss die Stopfbüchse mit Flüssigkeit zum Schmieren
und um Lufteinnahme zu verhindern gefüllt werden.
Dies erfolgt normalerweise durch Zufuhr vom
Strömungsring am Druckende der Pumpe zur
Stopfbüchse. Ein Kontrollventil oder eine Lochplatte
können in die Zufuhrleitung integriert werden, um den
Druck auf die Stopfbüchse zu kontrollieren

Wenn die gepumpte Flüssigkeit verschmutzt ist und
nicht für die Dichtung verwendet werden kann,
empfehlen wir die separate Zufuhr einer sauberen,
geeigneten Flüssigkeit an die Stopfbüchse und zwar
mit einem Druck von 1 bar (15 psi) über dem
Ansaugdruck.

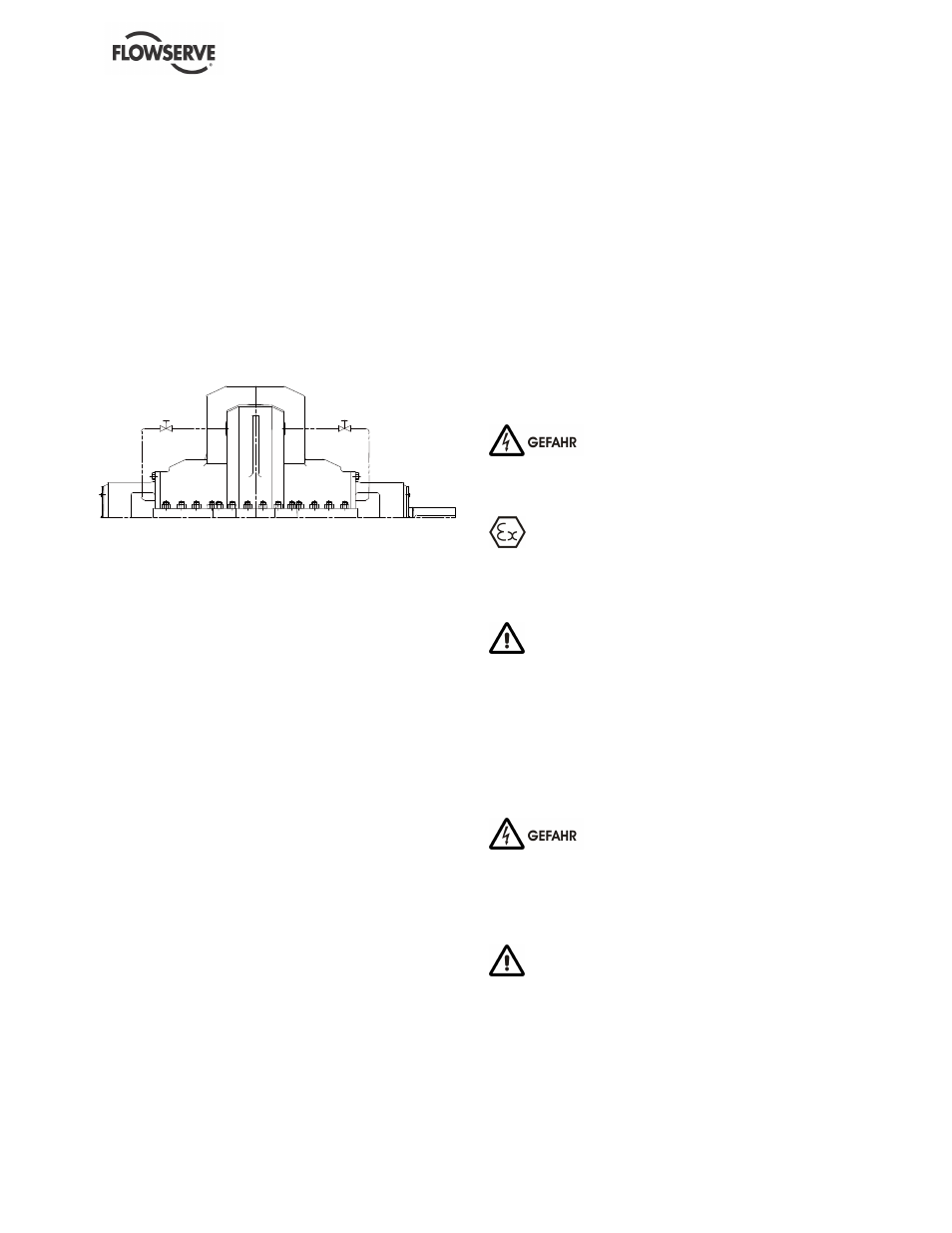

4.6.5.3 Pumpen mit Gleitringdichtungen
Einzeldichtungen die Umwälzung erfordern sind
normalerweise mit bereits montierten zusätzlichen
Rohren vom Pumpengehäuse aus ausgerüstet.

Wenn die Dichtung eine zusätzliche Zufuhr benötigt,
dann muss eine Verbindung zu einer geeigneten
Flüssigkeitsquelle, Niederdruckdampf oder Druck von
einem Wassertank hergestellt werden. Der
empfohlene Druck beträgt 0.35 Bar (5 psi) oder
weniger. S. Allgemeine Aufstellungszeichnung.

Besondere Dichtungen erfordern eventuell andere
Zusatzrohre als die oben beschriebenen. Siehe
separate Bedienungsanleitung und/oder fragen Sie
Flowserve, wenn Sie sich nicht über die korrekte
Methode oder Auslegung sicher sind.

Um Beschädigen der Dichtung beim Pumpen von
heissen Flüssigkeiten zu verhindern, wird ein
externer Spritz/Kühlkreis empfohlen, der nach
Stillstand der Pumpe weiter läuft.

4.6.6 Letzte Prüfungen
Prüfen Sie, ob alle Bolzen in den Einlass- und
Auslassleitungen fest angezogen sind sowie den
Anzug der Fundamentbolzen.

4.7 Letzte Prüfung der
Wellenausrichtung

Nach Anschluss der Rohre an die Pumpe, die Welle
mehrere Male per Hand drehen, um zu prüfen ob
keine Behinderung besteht und alle Teile frei sind.

Nochmal die Kupplungsausrichtung wie oben
beschrieben prüfen, um Rohrbelastung zu
vermeiden. Wenn Rohrbelastung besteht, Rohrwerk
korrigieren.

4.8 Elektrische Anschlüsse

Elektrische Anschlüsse müssen von

einem qualifizierten Elektriker in Übereinstimmung
mit lokalen, nationalen und internationalen
Vorschriften durchgeführt werden.

Besonders zu beachten ist die EUROPÄISCHE

RICHTLINIE in Bezug auf explosionsgefährdete
Bereiche. Die Einhaltung von IEC60079-14 ist hier
eine zusätzliche Anforderung beim Erstellen von
elektrischen Anschlüssen.

Besonders zu beachten ist die EUROPÄISCHE

RICHTLINIE in Bezug auf elektromagnetische
Verträglichkeit wenn Ausrüstungen vor Ort verdrahtet
und installiert werden. Es ist zu gewährleisten, dass die
Techniken, die zur Verdrahtung/Installierung verwendet
werden, die elektromagnetischen Emissionen nicht
erhöhen oder die elektromagnetische Immunität der
Ausrüstung , Verdrahtung oder angeschlossenen
Geräte nicht verringern. Im Zweifelsfall fragen Sie
Flowserve.

Der Motor muss in Übereinstimmung

mit den Anweisungen des Herstellers (normalerweise
im Klemmkasten mitgeliefert) verdrahtet werden,
einschliesslich Temperatur-, Erdschluss, Strom- und
andere erforderliche Schutzvorrichtungen. Siehe
Typenschild, ob die Stromversorgung geeignet ist.

Eine Notstopvorrichtung muss angebracht

werden.

Wenn nicht bereits mit der Pumpe verdrahtet, werden
die elektrischen Diagramme des Reglers/ Anlassers
ebenfalls im Regler/Anlasser mitgeliefert.
