LNN, LNNV und LNNC BETRIEBSANLEITUNG DEUTSCH 71576677 11-09

Seite 51 von 56

flowserve.com

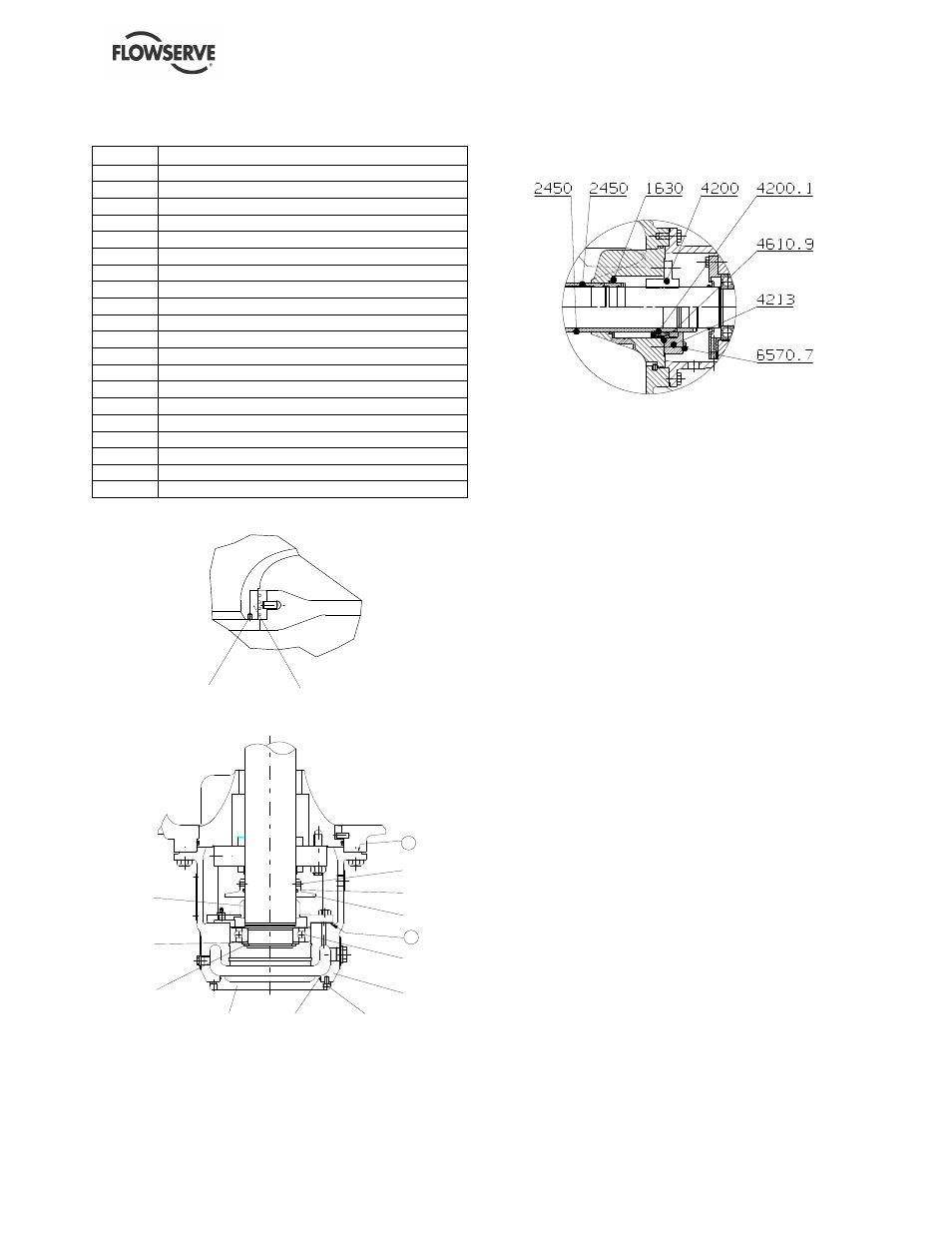

8.4.2 Optionsstückliste – LNNV – Größen über
350 mm druckseitig

Ref. Nr.

Bezeichnung

1630

Drosselbusch

2300

Laufradschleißring

2450

Wellenhülse

2500

Ring

2540.1

Schleuder (FLüssigkeit)

3011.2

Kugellager

3200

Lagergehäuse

3266

Lagerendabdeckun

3645.1

Abstandshülse

4200

Gleitringdichtung (Patrone)

4200.1

Gleitringdichtung

4213

Gleitringdichtungsabdeckung

4510.1

Dichtungsring

4610.3

O-Ring

4610.9

O-Ring

6544.1

Circlip

6570.5

Schraube

6570.7

Schraube

6814.1

Gewindestift

6814.3

Gewindestift

Laufradringe

2300

6814.1

Fettgeschmiertes unteres Lager

4510.1

3266

6544.1

3645.1

3200

3011.2

6570.5

1

2500

4610.3

2540.1

6814.3

1

Anm.: Komponentendichtung und Patronendichtung,
Lagerisolatoren und Lagerlabyrinthdichtungen können als
Option ebenfalls an die LNNV montiert werden. Siehe
Abschnitt 8.2.2 für Einzelheiten.


Gleitringdichtungen und Patronendichtungen mit

und ohne Wellenhülse


8.5 Allgemeine Anordnungszeichnung

Die allgemeine Anordnungszeichnung und alle
spezifischen vertraglichen Zeichnungen werden
dem Käufer separat zugeschickt, es sei denn diese
sollen laut Vertrag in die Betriebsanleitung
eingefügt werden. Wenn verlangt, können Kopien
anderer Zeichnungen, die dem Käufer separat
zugeschickt wurden, vom Käufer angefordert und
dieser Betriebsanleitung beigefügt werden.
