LNN, LNNV und LNNC BETRIEBSANLEITUNG DEUTSCH 71576677 11-09
Seite 16 von 56 flowserve.com
Für Einzelheiten, siehe Motorhandbuch.
Ein Knopf (in eines der Wellenenden geschraubt) ist
normalerweise zwischen Motor und
Pumpenwellenenden angebracht, um die axiale
Position zu gewährleisten.
Wenn der Motor nicht in seiner
magnetischen Mitte läuft, kann die daraus
entstehende zusätzliche axiale Kraft das
Pumpenaxiallager überlasten.
4.5.3 Prüfung der Füße
Mit dieser Prüfung kann sichergestellt werden, dass
keine unnötige Spannung auf dem Mitnahmebolzen
des Antriebs herrscht, wegen unebener Grundplatte
oder Torsion. Um die Prüfung durchzuführen, alle
Beilagen entfernen, Oberflächen reinigen und Antrieb

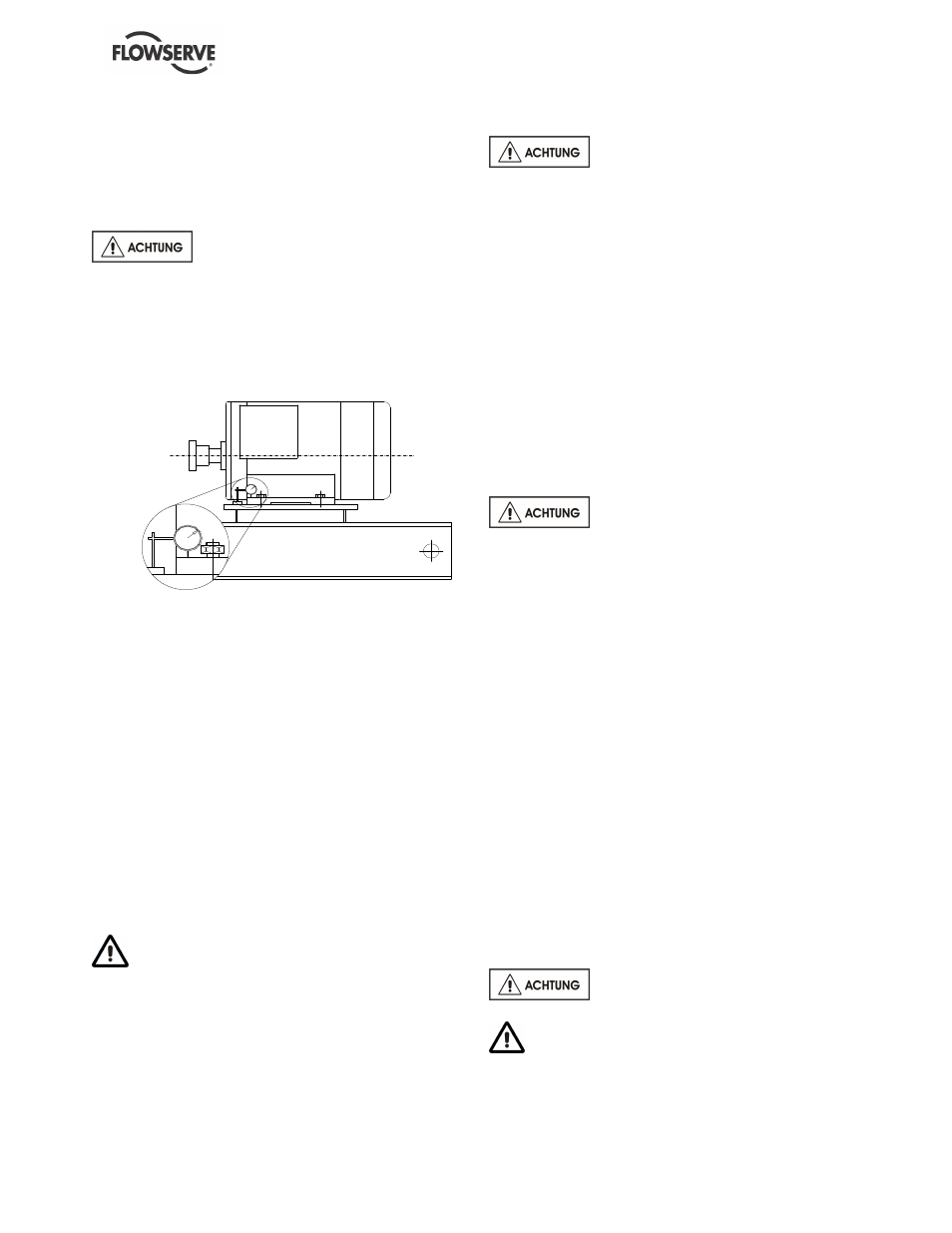

fest auf die Grundplatte schrauben. Eine Messuhr wie
in der Abbildung gezeigt installieren und den
Mitnahmebolzen lockern, dabei den Ausschlag auf
der Testmessuhr ablesen - höchstens 0.05 mm
(0.002 in.) können als zulässig angesehen werden,
aber alles, was darüber hinausgeht, muss durch
Unterlegen von Scheiben oder Beilagen korrigiert
werden. Wenn die Testmessuhr zum Beispiel zeigt,
dass sich der Fuß um 0.15 mm (0.006 in.) anhebt,
dann entspricht das der Scheibendicke, die unter den
Fuß gelegt werden muss. Festschrauben und das
gleiche Messverfahren für alle anderen Füße
durchführen, bis alle im Toleranzbereich liegen.
Die Leitungen wie unten angegeben
fertigstellen und Abschnitt 4.7, Endgültige
Wellenausrichtungsprüfung bis zu und einschliesslich
Abschnitt 5, Inbetriebnahme, Einschalten, Betrieb
und Abschalten lesen, bevor der Antrieb
angeschlossen und die Drehung überprüft wird.
4.6 Leitungen
Die Rohranschlüsse sind mit
Schutzabdeckungen versehen um Eindringen von
Fremdkörpern während Transport und Installation zu
vermeiden. Nehmen Sie vor Anschliessen der Rohre
diese Abdeckungen von der Pumpe ab.
4.6.1 Einlass- und Auslassleitungen
Um Reibungsverluste und Hydraulikgeräusche in den
Rohren aufs Mindeste zu beschränken, wird
empfohlen, Rohre zu verwenden, die ein bis zwei
Grössen grösser als die Pumpeneinlass- und
Auslassrohre sind. Normalerweise sollte die
Geschwindigkeit in den Hauptrohren 2 m/s (6 ft/sec)
an der Ansaugseite und 3 m/s (9 ft/sec) an der
Druckseite nicht überschreiten.
Berücksichtigen Sie den verfügbaren NPSH der
höher sein muss als der geforderte NPSH der
Pumpe.
Benutzen Sie die Pumpe niemals als
Stütze für das Rohrwerk.
Die maximalen Kräfte und Momente für die
Pumpenflansche hängen von Pumpengrösse und Typ
ab. Diese Kräfte und Momente könnten, wenn sie
übermässig hoch sind, eine Ausrichtungsabweichung,
heisse Lager, abgenutzte Kupplungen, Vibrationen
und Beschädigung des Pumpengehäuses
verursachen und sollten deshalb auf ein Minimum
beschränkt werden. Dazu sollten die folgenden
Punkte eingehalten werden:
•
Übermässige externe Rohrbelastung vermeiden
•
Die Rohre niemals durch Kraftausübung auf die
Pumpenflanschanschlüsse an ihren Platz ziehen
•
Montieren Sie keine Dehnfugen, so dass sich
deren Kraft, aufgrund inneren Drucks, auf die
Pumpenflansche auswirkt. Dehnfugen sollten
Gewindestangen enthalten um diese Kräfte zu
vermeiden.
Die Tabelle in 4.6.2 gibt einen Überblick über die
max. zulässigen Kräfte und Momente für LNN
Pumpengehäuse. Fragen Sie Flowserve nach
anderen Konfigurationen.
Rohre und Rohrzubehör müssen vor
Gebrauch durchgespült werden.
Die Rohre für gefährliche Flüsigkeiten müssen
so beschaffen sein, dass das Ausspülen der Pumpe
vor Abnehmen der Pumpe möglich ist.
