WARTUNG
5-28
HySpeed HSD130 RHF
Betriebsanleitung
A
0
4
1935

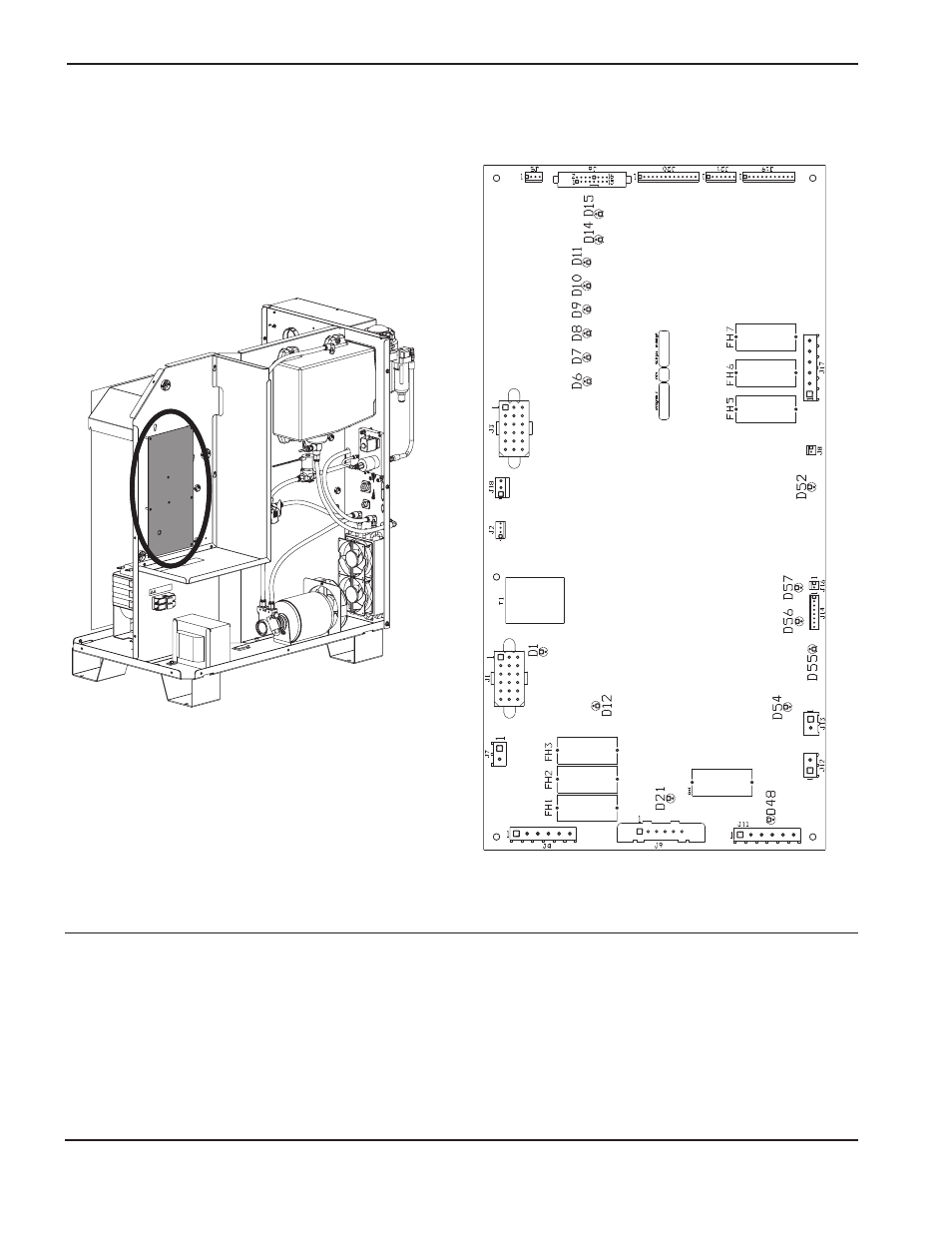

PCB3: Stromquellen-Stromverteiler-Baukarte
PCB3 LED-Liste
LED
Ausgang
Farbe
LED
Ausgang
Farbe
D1
120 VAC
Grün
D15
Hauptschaltschütz
Rot
D6
Entlüftungs-Magnetventil (SV5)
Rot
D21
24 VAC
Grün
D7
Plasma-Schneiddurchfluss-Magnetventil (SV4) Rot
D48
240 VAC
Grün
D8
Plasma-Vorströmungs-Magnetventil (SV3)
Rot
D52
+ 24 VDC
Rot
D9
Sekundär-Abschaltventil-Magnetventil (SV2)
Rot
D54
Pumpe ein
Grün
D10
Plasmawahl-Magnetventil (SV1)
Rot
D55
+ 5 VDC
Rot
D11
Sekundärwahl-Magnetventil (SV0)
Rot
D56
– 15 VDC
Rot
D12
Netzschalter geschlossen
Grün
D57
+ 15 VDC
Rot
D14
Hochspannungstransformator
Rot
Anmerkung: FH1, FH2 und FH3 sind träge
Sicherungen mit 6 A.
FH5, FH6 und FH7 sind flinke
Sicherungen mit 3 A.
