WARTUNG
HySpeed HSD130 RHF Betriebsanleitung 5-35
Chopper-Tests

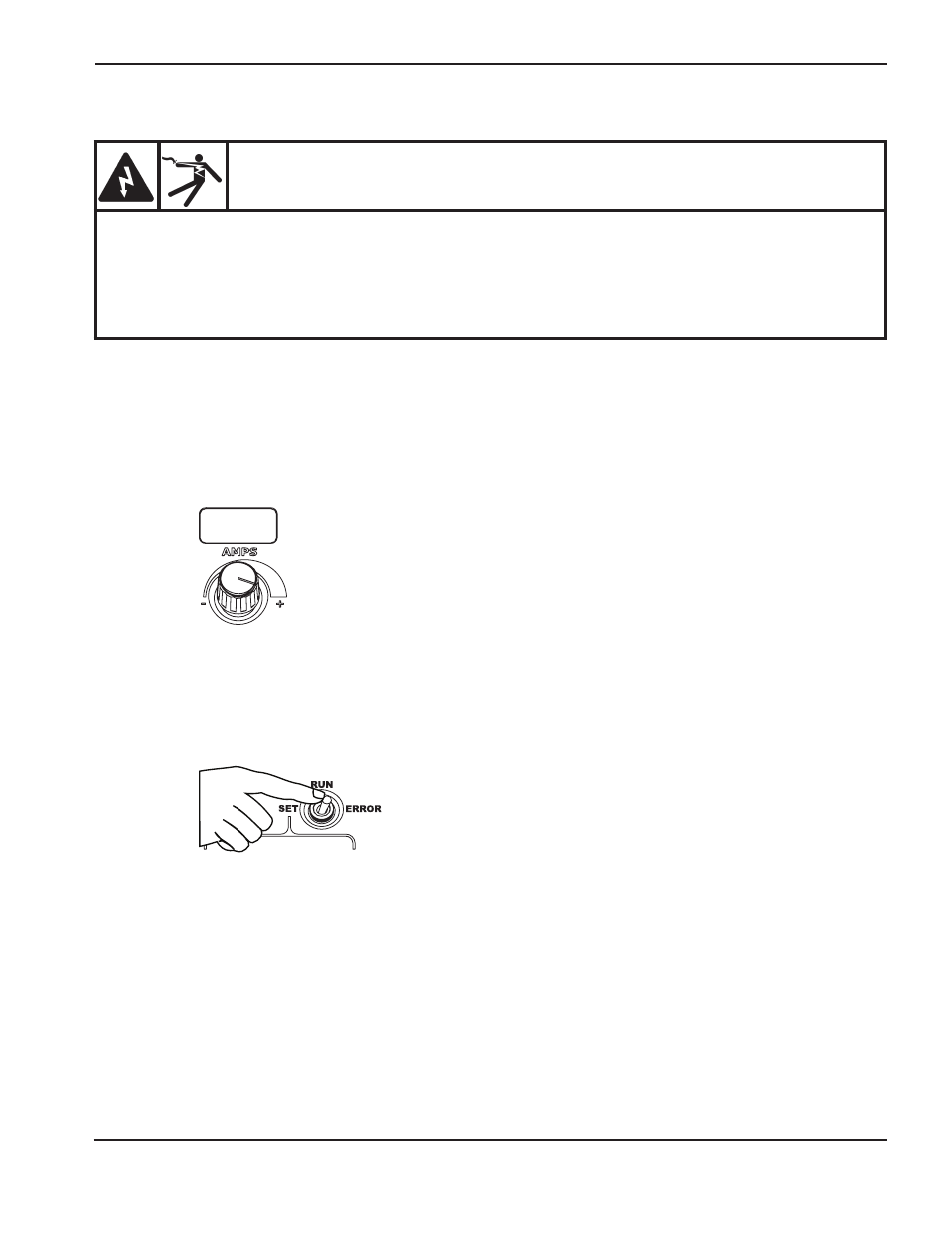

Test 1 – automatische Chopper- und Stromsensor-Tests während des Hochfahrens
Anlage auf EIN stellen. Wenn die Vorströmung beginnt, schließt der Schaltschütz und die Anlage testet automatisch den
Chopper und die Stromsensoren. Die Anlage schließt den Schaltschütz und schaltet Chopper-Kanal 1 mit einer
Einschaltdauer von 90 % ein. Der Chopper lädt den Überspannungs-Kondensator auf der E/A-Baukarte (PCB6). Der
Strom, der den Kondensator auflädt, sollte zwischen 10 A und 35 A liegen. Auf der AMPS-(Ampere)-Anzeige erscheint
Fehlercode 105, wenn der Strom < 10 A beträgt oder wenn es keine Rückmeldung am Stromsensor 1 (CS1) gibt. Auf
der AMPS-(Ampere)-Anzeige erscheint Fehlercode 103, wenn der Strom > 35 A beträgt.
Wenn Kanal 1 den Test besteht, wiederholt die Anlage den Test mit Kanal 2 und Stromsensor 2. Auf der AMPS-
(Ampere)-Anzeige erscheint Fehlercode 075, wenn der Strom < 10 A beträgt. Auf der AMPS-(Ampere)-Anzeige
erscheint Fehlercode 107, wenn der Strom > 35 A beträgt.
Kippschalter in ERROR-(Fehler)-Stellung bringen, wenn die Anlage den Hochfahrvorgang abschließt. Zeigt die Anlage
den Zustand -03 an, wurde der Test bestanden. Chopper und Stromsensoren sind in Ordnung.
Fehlerbeseitigung bei Fehlercodes 75 und 105 wegen zu niedrigen Stroms
1. Überprüfen, ob der Stromsensor (CS1 oder CS2) und die Kabel nicht beschädigt sind.
2. CS1 und CS2 auswechseln, um festzustellen, ob der Fehlercode die Kanäle wechselt. Fehlerhaften Sensor
austauschen, wenn der Kanal wechselt.
3. Widerstand zwischen J6.2 und J6.3 auf PCB6 mit einem Messgerät messen. Der Wert sollte sich erhöhen, während
der Kondensator aufgeladen wird. PCB6 austauschen, wenn ein konstanter Wert erscheint.
4. Auf lose Drähte oder Unterbrechungen zwischen Chopper und PCB6 prüfen.
5. Überprüfen, ob auf dem Chopper 220 VAC an 1A, 1B und 1C gehen, wenn der Schaltschütz schließt.
WARNUNG
BERÜHRUNGSGEFAHR: Bei Arbeiten in der Nähe der Choppermodule ist äußerste Sorgfalt
anzuwenden. Die großen blauen Kondensatoren speichern Hochspannung. Selbst bei abgeschaltetem
Strom bestehen gefährliche Spannungen an den Kondensatorpolen, am Chopper und an den
Kühlkörpern. Das Entladen eines Kondensators mit dem Schraubenzieher oder einem anderen Werkzeug
kann zu Explosion, Sach- oder Personenschaden führen. Nachdem die Stromquelle abgeschaltet wurde,
muss man mindestens fünf Minuten warten, bevor der Chopper oder die Kondensatoren berührt werden.
