HySpeed HSD130 RHF
Betriebsanleitung
D4 sollte immer leuchten.
D5 leuchtet, sobald der Brenner zündet, und erlischt, sobald der Lichtbogen
auf das Werkstück überträgt. Erfolgt die Übertragung sofort, leuchtet LED D1
nicht auf.
Wenn am Brenner kein Lichtbogen vorhanden ist oder er nicht überträgt.
1. Gesamte Stromzufuhr zur Anlage ABSCHALTEN.
2. Drähte von den Stiften J4 (TO WORK = ZUM WERKSTÜCK) und J3 (TO
NOZZLE = ZUR DÜSE) auf der Baukarte entfernen.
3. Überprüfen, ob ein Widerstand von 2 ø zwischen J4 und J7 vorhanden ist.
Ist der Widerstandswert nicht korrekt, PCB2 austauschen.
Anmerkung: Der Widerstandswert kann sich aufgrund der Kapazität im
Schaltkreis langsam auf den korrekten Wert erhöhen.
4. Widerstand von 4 Ω durch R7 und R6 überprüfen.
• Das Werkstückkabel sollte keine Einschnitte oder Brüche aufweisen. Nachprüfen, ob ein Widerstand von 1 Ω
oder weniger vorhanden ist. Der Werkstückkabelanschluss zum Schneidtisch sollte sauber sein und einen
guten Kontakt mit dem Tisch aufweisen.
• Überprüfen, ob D4 leuchtet. Leuchtet sie nicht, könnte ein Austausch der Baukarte erforderlich sein, oder die
Baukarte erhält keinen Strom.
• Brenner in die Luft zünden und überprüfen, ob D5 leuchtet. Leuchtet sie nicht, aber der Pilotlichtbogen wurde
aufgebaut, kann es erforderlich sein, PCB2 auszutauschen.
5. Eine 10 AWG (6 mm2) Drahtbrücke über J3 und J4 anbringen. Testschnitt durchführen. Die Düse nutzt sich nach
nur wenigen Starts ab. Wenn der Lichtbogen überträgt, PCB2 austauschen.

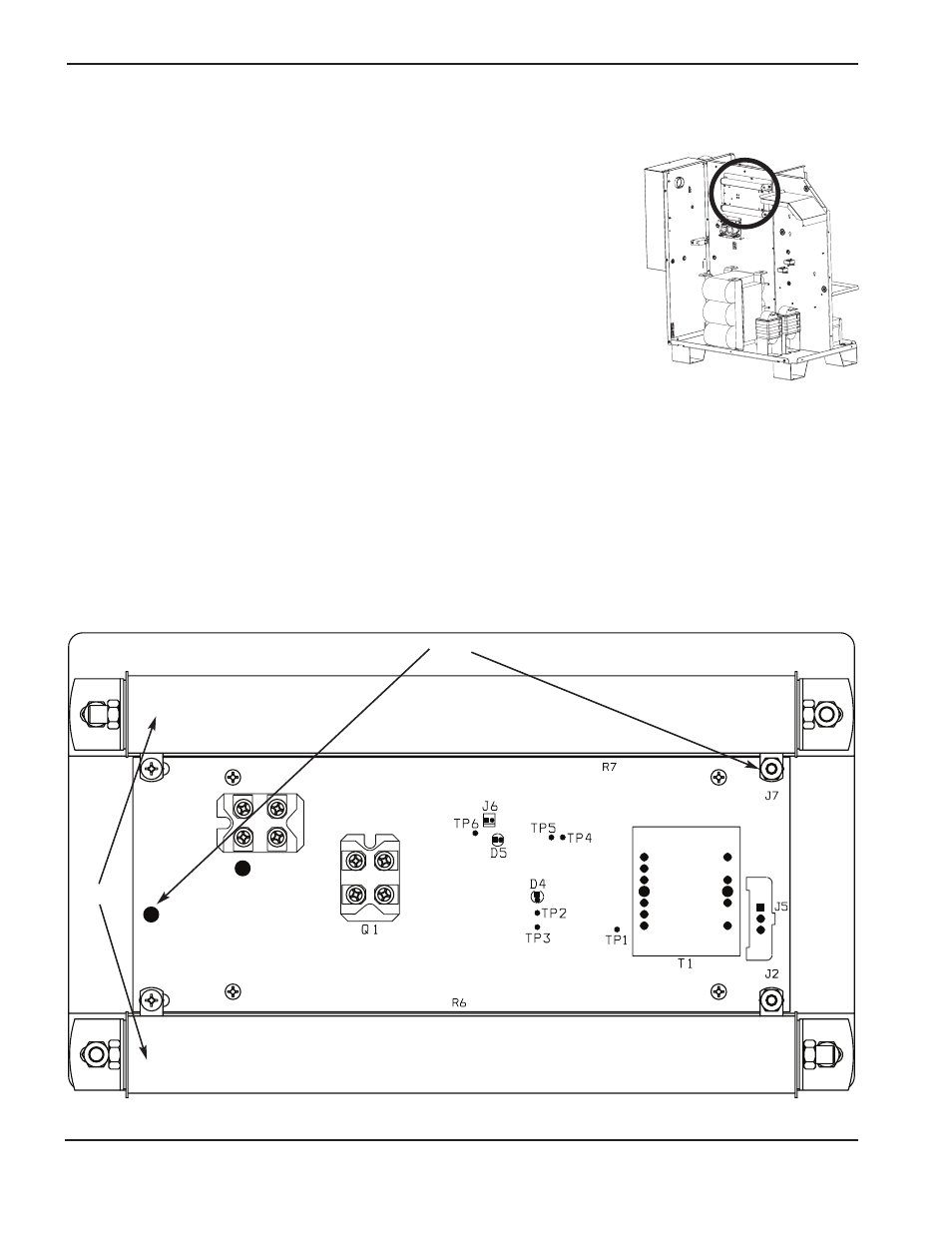

TO WORK
TO NOZZLE
J3
J4
2Ω
4Ω
R7
R6
PCB2
