3-26
HySpeed HSD130 RHF
Betriebsanleitung
INBETRIEBNAHME

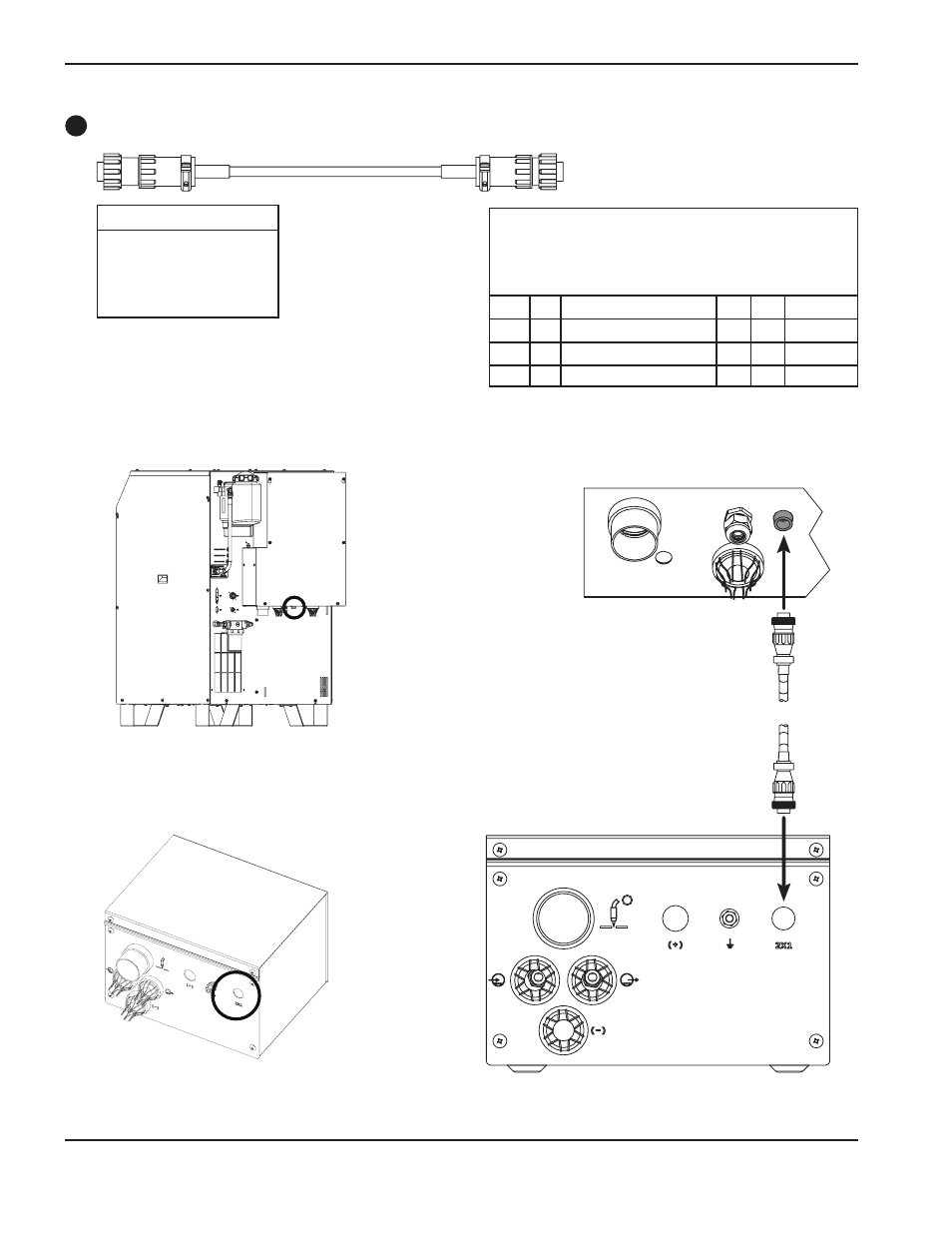

Netzkabel der Zündkonsole
4
Teile-Nr.
Länge
123421
7.5 m (25 ft)
123424
15 m (50 ft)
123425
23 m (75 ft)
123426
30.5 m (100 ft)
123938
38 m (125 ft)
LISTE DER KABELSIGNALE –
zwischen Stromquelle und Zündkonsole
Stromquelle
Zündkonsole
Stift-
Stift-
nummer
E/A Beschreibung
nummer
E/A
Funktion
1
120Vac spannungsführend
1
2
120Vac Rückleitung
2
3
Schutzleiter
3
4
Nicht angeschlossen
4
E/A = Eingabe/Ausgabe
