3-14 HySpeed HSD130 RHF Betriebsanleitung
INBETRIEBNAHME

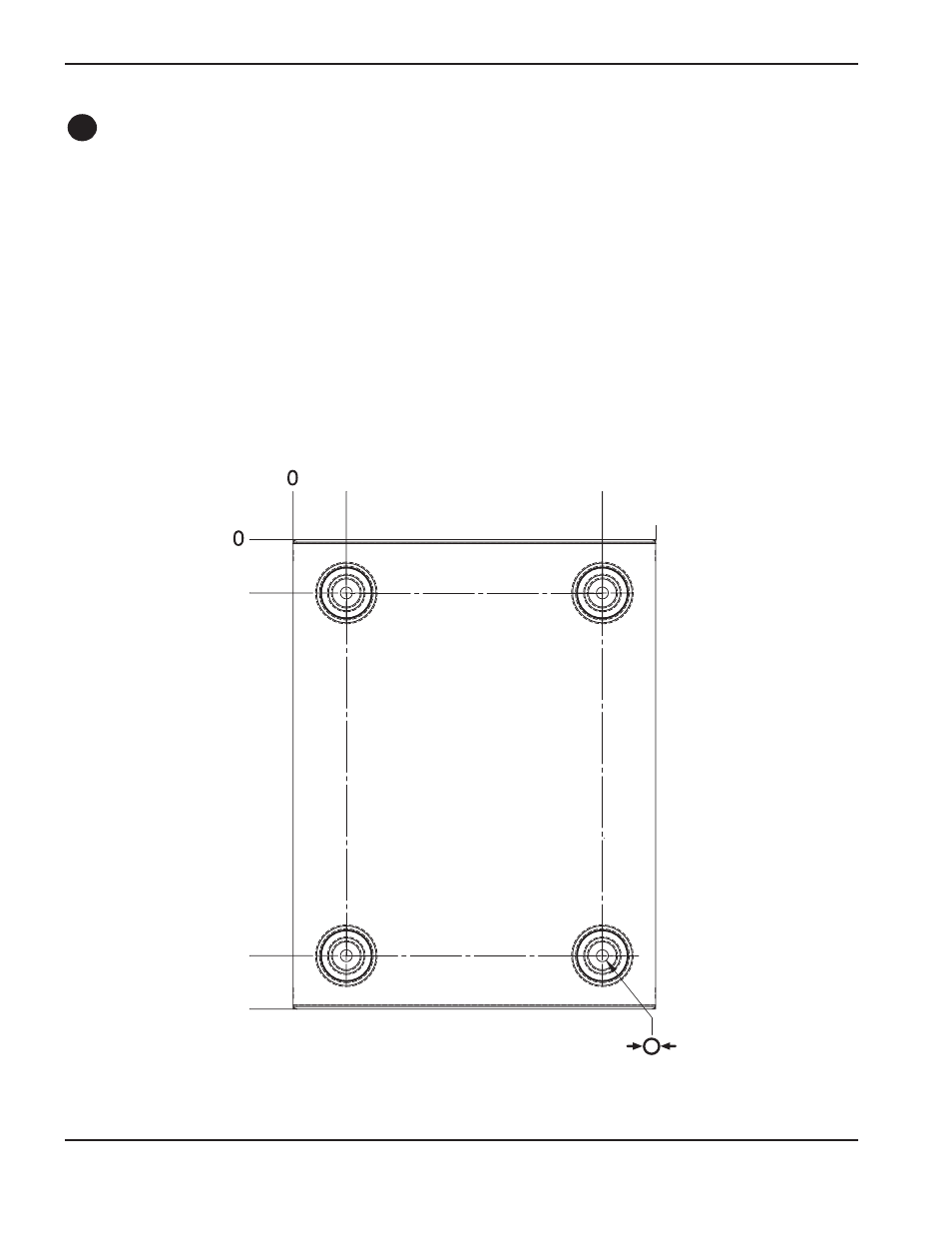

Installieren der Zündkonsole
• Zündkonsole auf der Gantry (Brücke) montieren.
• Zu Wartungszwecken ist zum Abnehmen der oberen Abdeckung Raum einzuplanen.
B
7 mm
(insg. 4)
32 mm
32 mm 184 mm
279 mm
248 mm
216 mm
Anmerkung: Vor der Verlegung der Kühlmittelschläuche ist die Schlauchausrichtung zu überprüfen. Die
Anschlussstücke sind am Zündkonsolenende und am Stromquellenende eines jeden Schlauches
unterschiedlich. Der Aufkleber mit der Beschriftung IGN CSL am Ende eines jeden Schlauches
zeigt an, dass dies das Ende ist, welches an die Zündkonsole anzuschließen ist.
