Legierter stahl, Plasma f5 / n, Sekundärgas 45 a schneiden – Hypertherm HSD130 Remote High Frequency Console Benutzerhandbuch

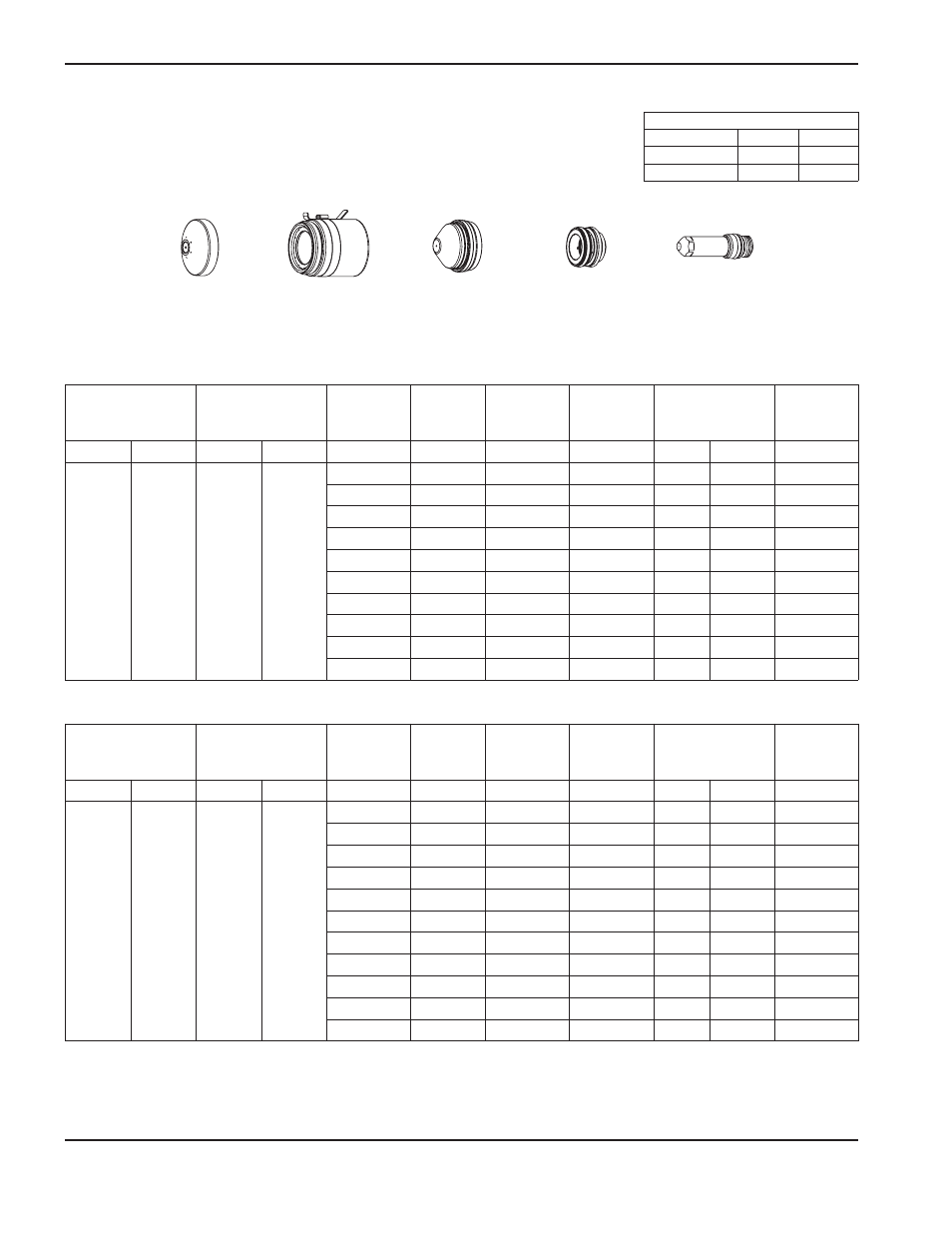

Seite 95
BEDIENUNG
4-16
HySpeed HSD130 RHF
Betriebsanleitung
Durchflußmengen – lpm/scfh
F5
N
2
Vorströmung
0 / 0
162 / 344
Betriebsströmung
32 / 67
147 / 311
Legierter Stahl
Plasma F5 / N
2
Sekundärgas
45 A Schneiden
220532
220525
220529
220528
220534
220533 (ohne Signalanschluss
für induktiven Höhensensor)
Metrisches maßsystem
Englisches maßsystem
Gase
auswählen
Betriebsdurchfluss
einstellen
Material-
dicke
Lichtbogen
Spannung
Abstand
Brenner zum
Werkstück
Schneid-
geschwindig-
keit
Anfangs-
lochstechhöhe
Lochstech
Verzögerung
Plasma
Sekundär
Plasma
Sekundär
zoll
V
zoll
ipm
zoll
faktor %
Sekunden
F5
N
2
82
82
0.018
122
0.090
280
0.180
200
0.0
0.024
123
0.090
270
0.180
200
0.0
0.030
124
0.090
260
0.180
200
0.0
0.036
125
0.090
240
0.180
200
0.1
0.048
128
0.100
210
0.200
200
0.1
0.060
129
0.100
180
0.200
200
0.2
0.075
132
0.110
130
0.220
200
0.2
0.105
137
0.120
115
0.240
200
0.2
0.135
138
0.120
100
0.240
200
0.3
3/16
140
0.130
80
0.260
200
0.4
1/4
148
0.140
45
0.280
200
0.6
Gase
auswählen
Betriebsdurchfluss
einstellen
Material-
dicke
Lichtbogen
Spannung
Abstand
Brenner zum
Werkstück
Schneid-
geschwindig-
keit
Anfangs-
lochstechhöhe
Lochstech
Verzögerung
Plasma
Sekundär
Plasma
Sekundär
mm
V
mm
mm/m
mm
faktor %
Sekunden
F5
N
2
82
82
0,5
122
2,3
7000
4,6
200
0,0
0,8
124
2,3
6500
4,6
200
0,0
1,0
125
2,3
5875
4,6
200
0,1
1,2
128
2,5
5360
5,0
200
0,1
1,5
129
2,5
4650
5,0
200
0,2
2,0
132
2,8
3200
5,6
200
0,2
2,5
137
3,0
2975
6,0
200
0,2
3,0
138
3,0
2740
6,0
200
0,3
4,0
140
3,3
2350
6,6
200
0,4
6,0
148
3,6
1325
7,2
200
0,6
