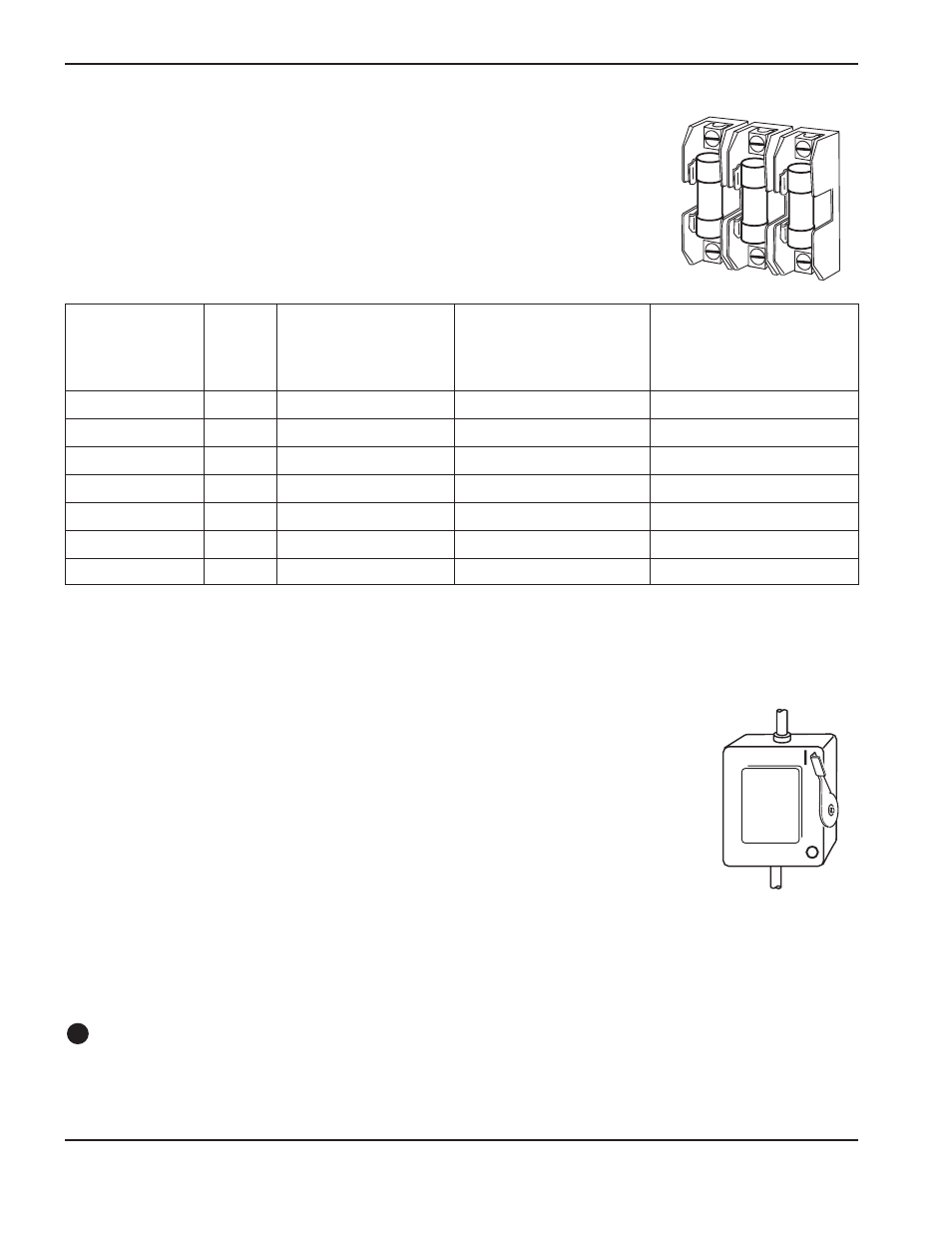

3-38

HySpeed HSD130 RHF

Betriebsanleitung

INBETRIEBNAHME

Netz-Trenn-Schalter

Der Netz-Trenn-Schalter dient der Unterbrechung (Isolierung) der Netzversorgung.
Diesen Schalter in der Nähe der Stromquelle installieren, damit der Bediener ihn leicht
erreichen kann.

Die Installation muss von einem zugelassenen Elektriker und entsprechend den gültigen
nationalen und örtlichen Richtlinien durchgeführt werden.

Der Schalter muß:

• in „AUS”-Stellung die elektrische Anlage isolieren und alle stromführenden Teile von der

Netzversorgung trennen,

• eine eindeutige Markierung der „AUS”- und „EIN”-Stellung haben, und zwar mit „O” (AUS) und „I” (EIN),
• einen externen Bedienergriff haben, der in “AUS”-Stellung abgeschlossen werden kann,
• einen strombetriebenen Mechanismus enthalten, der als Notstop fungiert,
• mit trägen Schmelzsicherungen installiert sein, um einen korrekten Unterbrechungsgrad (siehe obige Tabelle)

zu gewährleisten.

Netzkabel

Die Kabeldimensionen variieren wegen der Entfernung der Anschlussdose zum Hauptschaltkasten. Es ist ein vieradriges
Netzstromkabel des Typs SO mit einem Wärmeleitwert von 60 °C zu verwenden. Die Installationen sind von
qualifiziertem Personal auszuführen.

9

SWITCH BOX

Stromerfordernisse

Allgemeines

Alle Schalter, trägen Sicherungen und Netzkabel sind vom Kunden beizustellen und
müssen so gewählt werden, wie es in den gültigen nationalen und örtlichen Elektrizitäts-
Richtlinien festgelegt ist. Die Installation muss von einem zugelassenen Elektriker
vorgenommen werden. Es ist ein separater Primärleitungs-Netztrennschalter für die
Stromquelle zu einzusetzen.

FUSE

Anmerkung:

Die Kabel-AWG-Empfehlungen sind von Tabelle 310-16 des Handbuches der Nationalen
Elektrizitätsgesetze entnommen.

Empfohlene Kabelgröße

bei 15 m

Netz-

Netzsrom

Empfohlene Größe der

maximaler Länge

spannung

Phasig

bei 19,5 kW Ausgang

trägen Sicherung

Bemessen für 60 °C

200/208 VAC

3

62/58 A

85 A

30 mm

2

(3 AWG)

220 VAC

3

56 A

80 A

30 mm

2

(3 AWG)

240 VAC

3

52 A

65 A

26 mm

2

(4 AWG)

400 VAC

3

32 A

40 A

10 mm

2

(8 AWG)

440 VAC

3

28 A

35 A

8 mm

2

(8 AWG)

480 VAC

3

26 A

35 A

8 mm

2

(8 AWG)

600 VAC

3

21 A

30 A

6 mm

2

(10 AWG)
