HySpeed HSD130 RHF
Betriebsanleitung
3-37
INBETRIEBNAHME

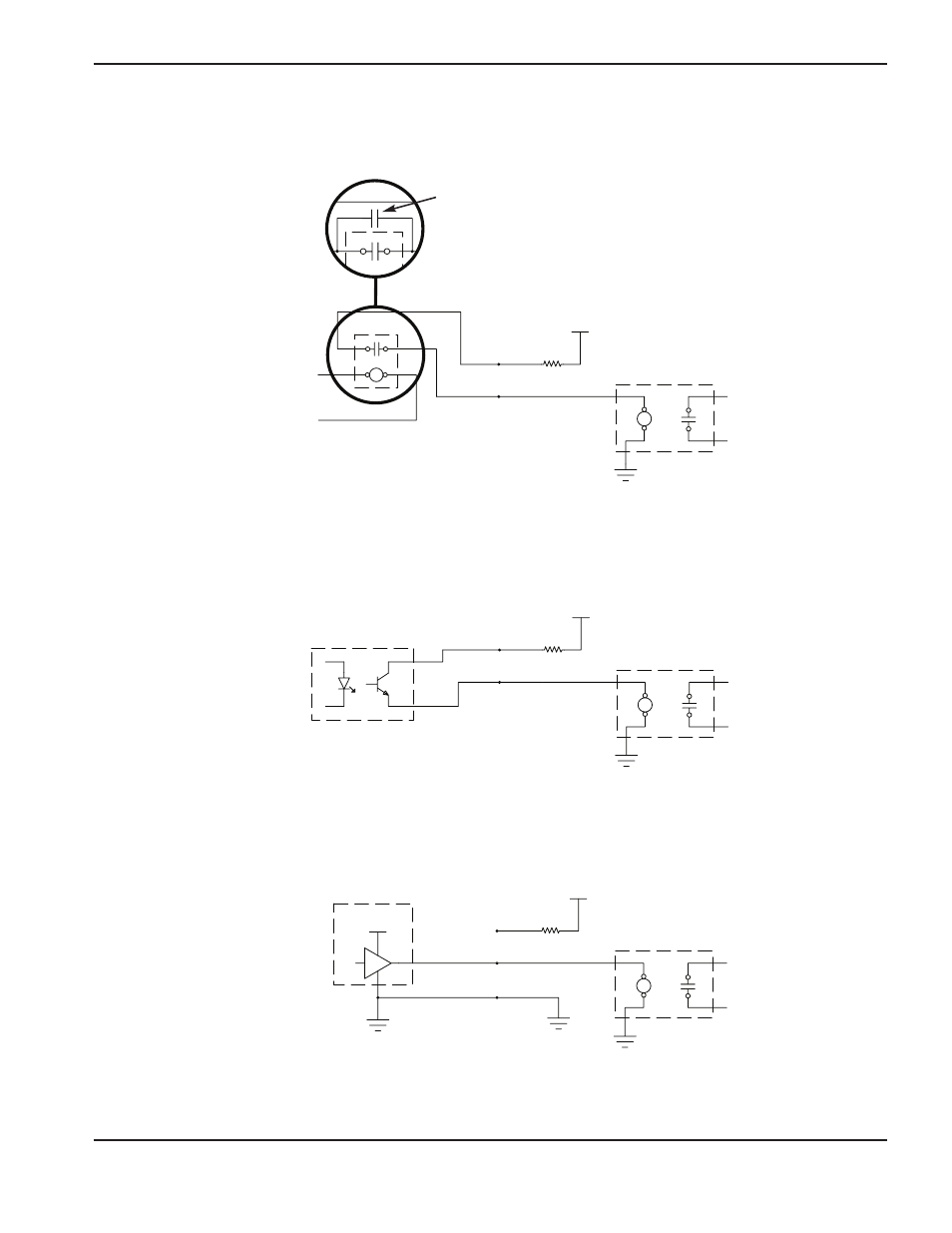

Beispiele für Eingangsschaltkreise
Ausgabe von
CNC/PLC
Externes Relais
(AC oder DC)
1. Relais-Schnittstelle
+24 VDC
HSD
Stromschutzleiter
Stromschutzleiter
Stromschutzleiter
Stromschutzleiter
2. Schnittstelle für Optokoppler
CNC/PLC
+24 VDC
HSD
Transistor-Ausgang
Optokoppler
24 VDC
CNC/PLC
+24 VDC
HSD
Active-high-Antrieb
3. Schnittstelle für verstärktes Ausgangssignal
Anmerkung: Die Standzeit des externen Relais kann verbessert
werden, indem ein Kondensator aus metallisiertem
Polyester (0,022 uF 100V oder höher) parallel zu den
Relaiskontakten hinzugefügt wird.
°
t
°
t
°
t
