SPECIFICATIONS
HySpeed HSD130 RHF Betriebsanleitung 2-11
A
A
A - A

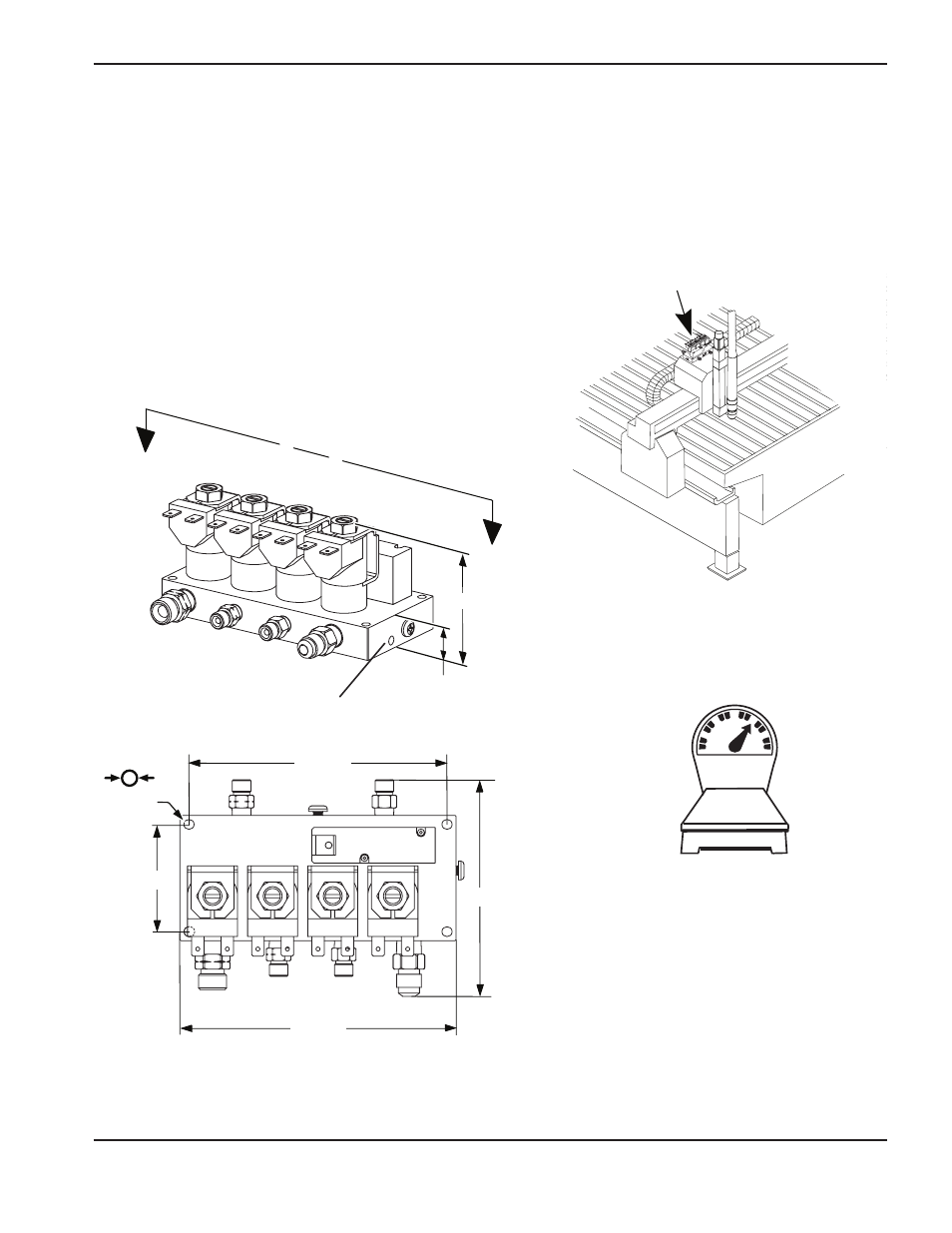

Brenngas-Abschaltventil – 229130
• Die maximale Kabellänge vom Abschaltventil zum Brennerheber beträgt 1,8 m.
• Abschaltventil-Baugruppe bei großen Tischen auf dem Brennerwagen montieren. Bei kleinen Tischen kann sie
auf einer Halteklammer direkt über der Brücke montiert werden.
• Die Entlüftungsbohrung an der Seite des Verteilers muss jederzeit frei gehalten werden.
70 mm
139,7 mm
54,4 mm
5,16 mm
130,8 mm
109,7 mm
19 mm
1,44 kg
Lüftungsöffnung
