HySpeed HSD130 RHF Betriebsanleitung 3-33
INBETRIEBNAHME
Lichtbogenspannungsanschluss

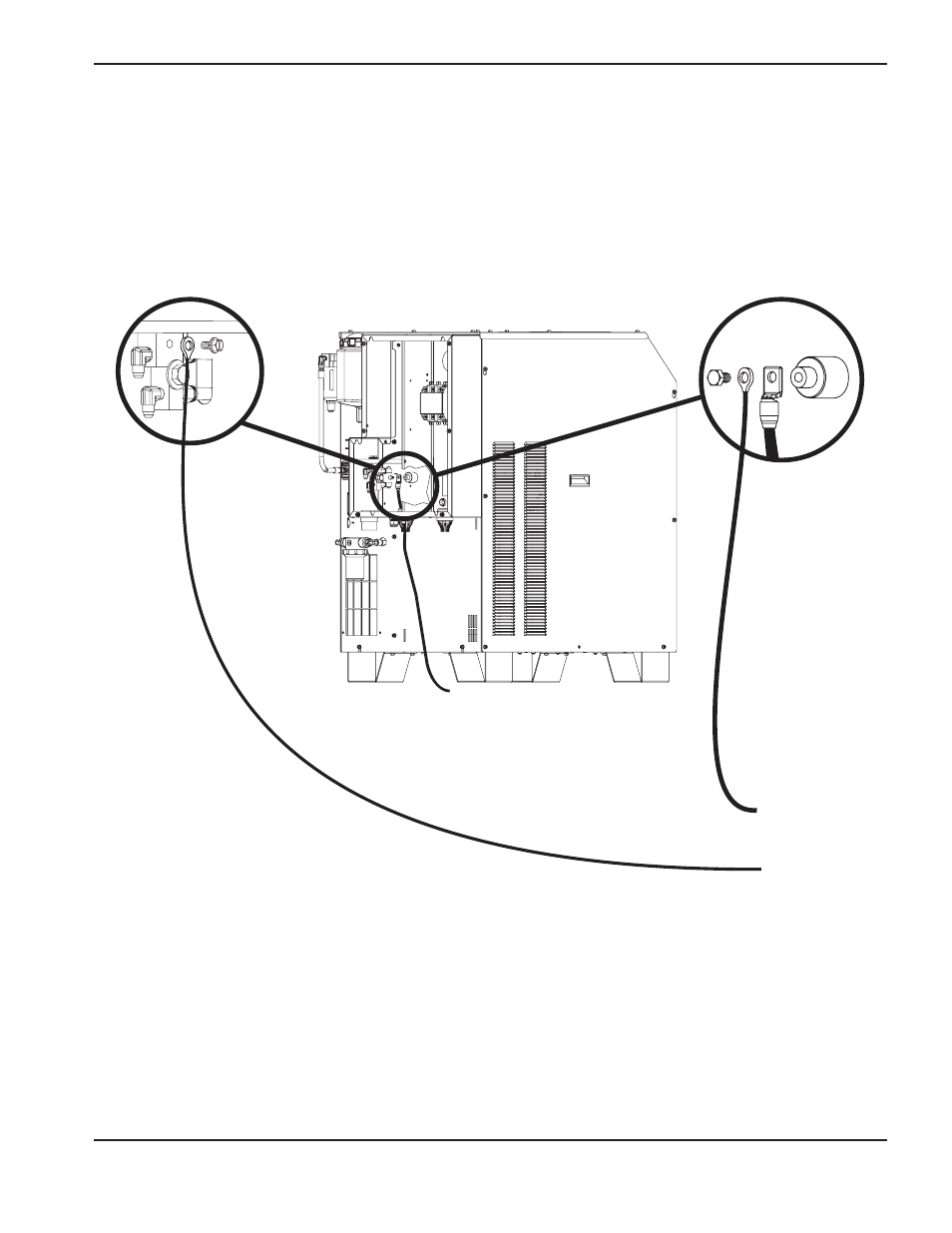

Ist eine Brennerhöhensteuerung installiert und es wird eine ungeteilte Lichtbogenspannung (0 bis 311 VDC) benötigt,
kann auf diese zugegriffen werden, indem die in der Abbildung auf dieser Seite gezeigten Verbindungen vorgenommen
werden. Die Kabel in der Abbildung enden an einem Spannungsteiler (wird vom Hersteller der Brennerhöhensteuerung
geliefert).
(+)
(—)
