HPI Racing D8T - Handbuch (Seite 15)

15
Z086
Flat Head Screw M3x18mm
Senkkopfschraube M3x18mm
Vis tête plate M3x18mm
サラネジ M3x18mm
Z721
Set Screw M4x4mm
Madenschraube M4x4mm
Vis sans tête m4x4mm
イモネジM4x4mm
HBC8022
Differential Shaft
Differentialwelle
Axe de différentiel
デフシャフト
HBC8023
O-Ring 6mm
O-Ring 6mm
Joint torique 6mm
Ｏリング 6mm
HBC8022
Differential Shaft
Differentialwelle
Axe de différentiel
デフシャフト
5
Fill to top of cross shafts with silicone diff oil.
Füllen Sie das Gehäuse bis zum Wellenkreuz mit Silikon-Differential-Öl.
Remplissez d’huile jusqu’en haut des arbres transversaux avec de
l’huile silicone pour différentiel.
デフシャフトが隠れるまでシリコンオイルを満たします。
Montage du différentiel
デフの組立て

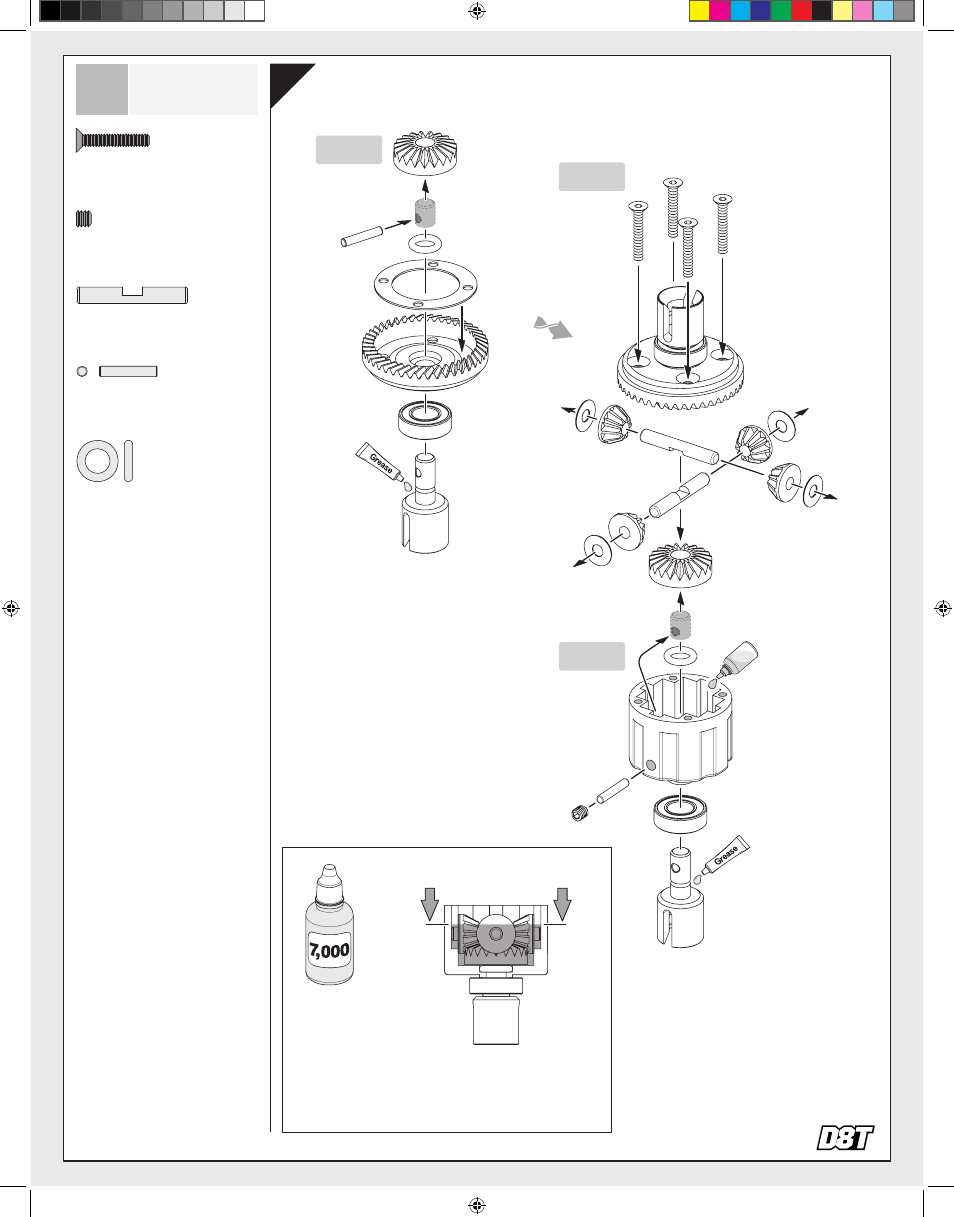

Differential Assembly
Montage des Differentials
x1
x2
x2
x2
x4
HBC8020-1
HBC8020-1
HBC8064
HBC8064
Z721
Z086
Z086
Z086
Z086
HBC8023
HBC8021
HBC9010
HBC8023
HBC8019
Open Bag B
Tüte B öffnen
Ouvrir le sachet B
Bag Bを使用します
B
BAG
B 01
B 02
B 03
HBC8101-1a
HBC8022a
HBC8022a
HBC8101-1a
HBC8101-1a
HBC8101-1a
HBC8101-1b
HBC8022b
HBC8022b
HBC8101-1b
HBC8101-1b
HBC8101-1b
HBC8101-1c
HBC8101-1c
HBC8122-6
Silicone Oil #7000
Silikon Daempferoel #7000
Huile silicone 7000
シリコンオイル#7000
HBC8122-6
Silicone Oil #7000
Silikon Daempferoel #7000
Huile silicone 7000
シリコンオイル#7000
Z164
Grease
Fett
Graisse
グリス
