HPI Racing D8T - Handbuch (Seite 32)

32
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大
1 : 1
67528
O-Ring P-19
O-Ring P-19
Joint torique P-19
Ｏリング P-19
41
42
67433
Use a Rag.
Verwenden Sie einen
Putzlappen.
Utilisez un chiffon.
オイルを拭き取ります。
Move the shaft up and down slowly
to remove all air bubbles.
Bewegen Sie die Kolbenstange
langsam nach oben und unten,
damit Luftblasen entweichen
können.
Déplacez l’axe vers le haut et vers
le bas doucement pour faire partir
toutes les bulles.
ゆっくりピストンを動かし空気を抜きます。
67350
Montage de l’amortisseur arrière
リアショックの組立て

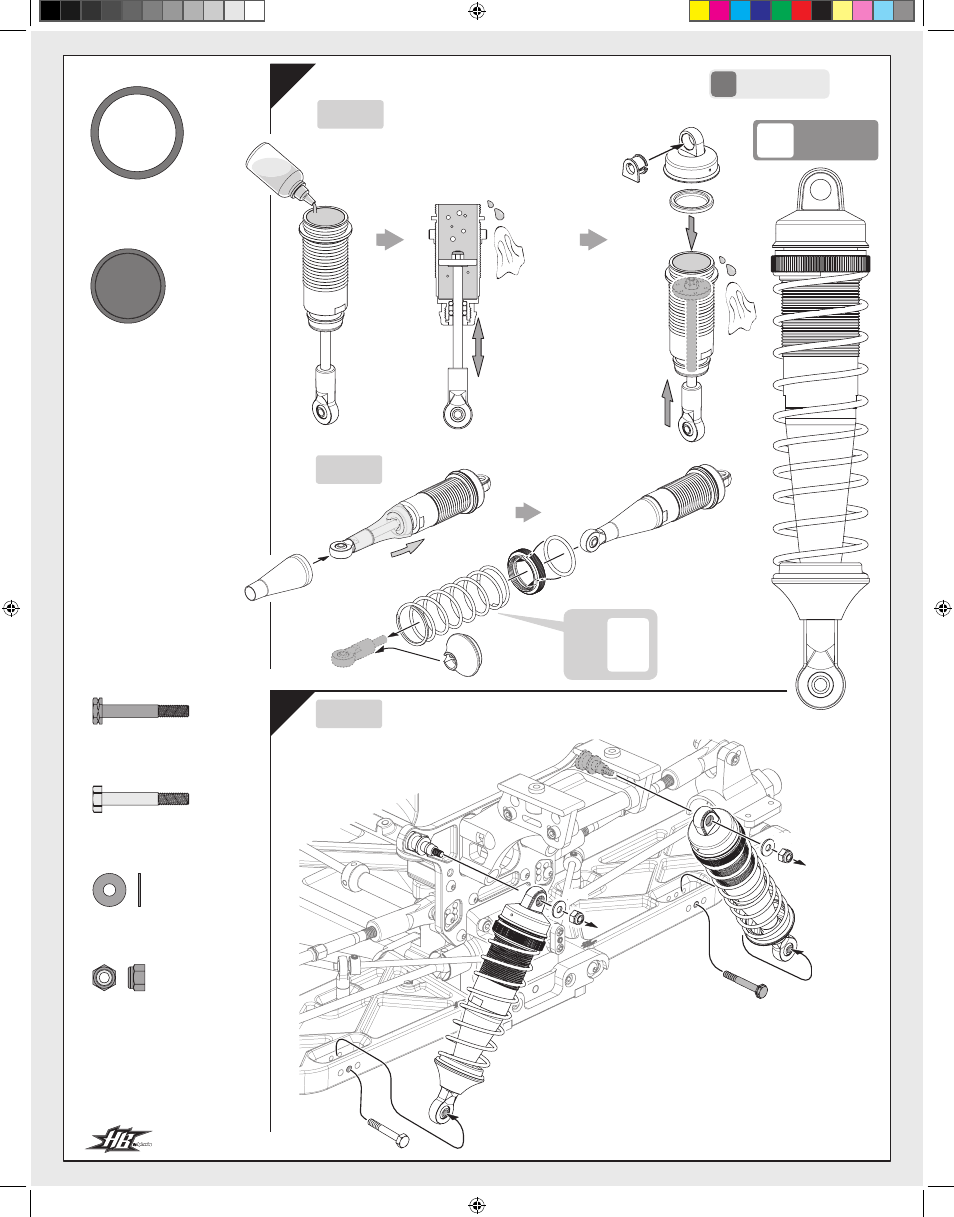

Rear Shock Assembly
Montage der hinteren Stoßdämpfer
67515e
67351c
67528a
67351a
67528b
E 01
E 02
Make 2
2 Stück
2 fois
2個作ります
2 x
66796
Shock Mount Screw (CW)
Daempfer Befestigungsschraube (CW)
Vis de montage amortisseur (CW)
ショックマウントスクリュー（右ネジ）
66796
Shock Mount Screw (CCW)
Daempfer Befestigungsschraube (CCW)
Vis de montage amortisseur (CCW)
ショックマウントスクリュー（左ネジ）
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ロックナットM3
Z224
x2
x2
Z224
Z663
Z663
66796a (CW)
66796b (CCW)
67515
Bladder 18x4.7mm
Daempfermembran 18x4.7mm
Coupelle 18x4.7mm
ブラダー 18x4.7mm
x2
x2
HBC8122-9
Silicone Oil #500
Silikon Daempferoel #500
Huile silicone 500
シリコンオイル#500
Rear
Hinten
Arrière
リア
67455
Blue
Blau
Bleu
ブルー
x1
x1
Rear Shock Installation
Anbau der hinteren Dämpfer
Mise en place des amortisseurs arrière
リアショックの取り付け
E 04
