Powermax30 XP Wartungshandbuch 808151
6 – Ersetzen der Stromquellenkomponenten
Aus- und Einbau der Frontplatte
Manche Reparaturen sind leichter durchzuführen, wenn Sie zuerst die Frontplatte von der Stromquelle abnehmen.
Anweisungen zum Ersetzen einer alten Frontplatte durch eine neue finden Sie in
Ersetzen der Frontplatte auf Seite 162.
Nehmen Sie die Frontplatte ab.
1. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie die
Gasversorgung ab.
2. Lösen Sie die Zugentlastungmuttern am Brennerschlauchpaket und am Werkstückkabel.
3. Legen Sie die Stromquelle auf ihre Seite.
4. Entfernen Sie die Befestigungsschraube an der Unterseite der Frontplatte.

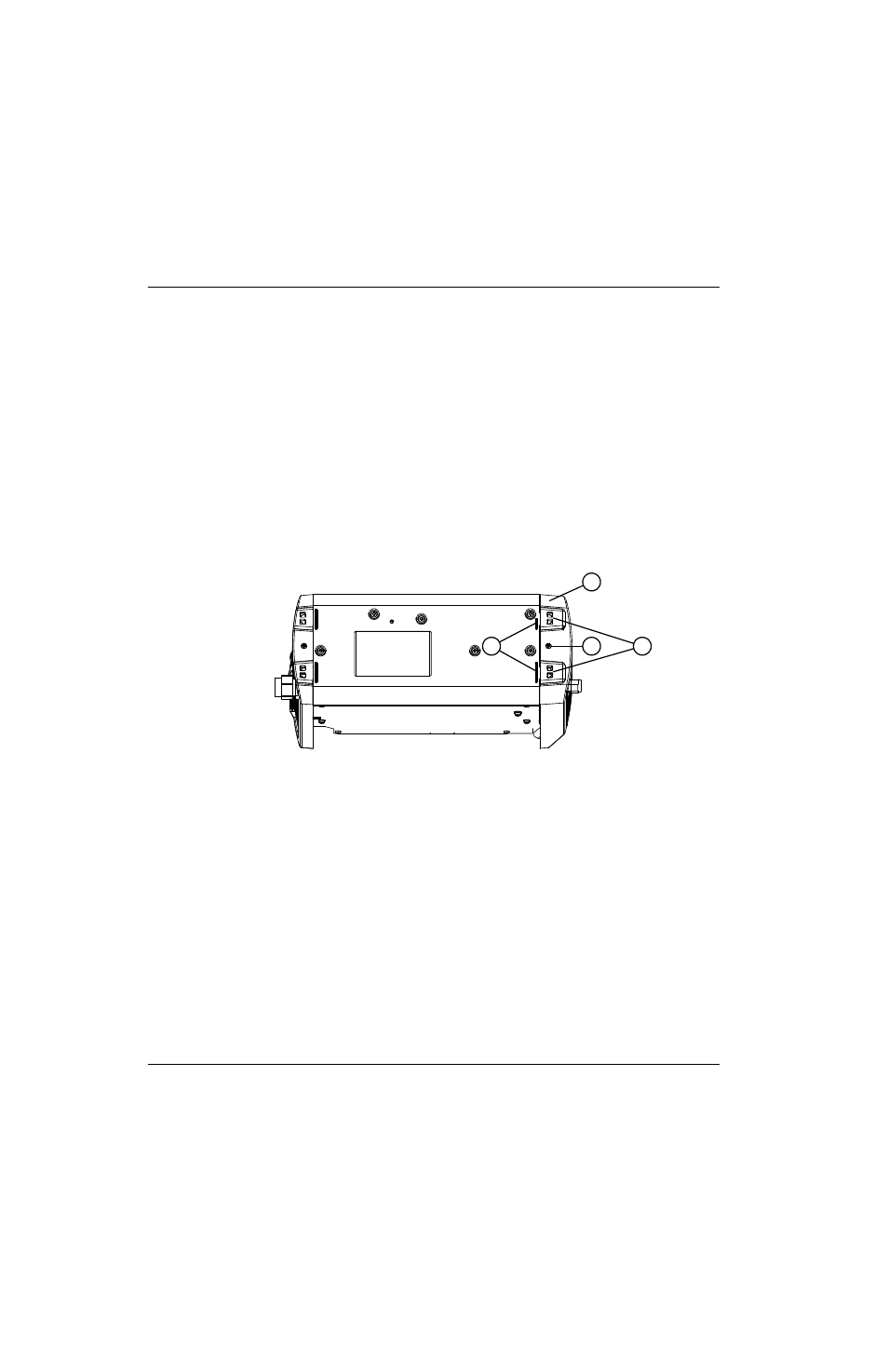

Abb. 28
5. Schieben Sie die Spitzzange in die Öffnung für eine der Rasten und drücken Sie sie mit der Zange zusammen.
6. Setzen Sie einen Flachschraubendreher an die angehobene Rippe neben der Raste an und drehen Sie den
Schraubendreher sacht, um die Platte von der Bodenplatte weg zu drücken.
3
2
1
4
1
Angehobene Rippe
2
Raste
3
Halteschraube
4
Vorderseite
