Powermax30 XP Wartungshandbuch 808151

139

6 – Ersetzen der Stromquellenkomponenten

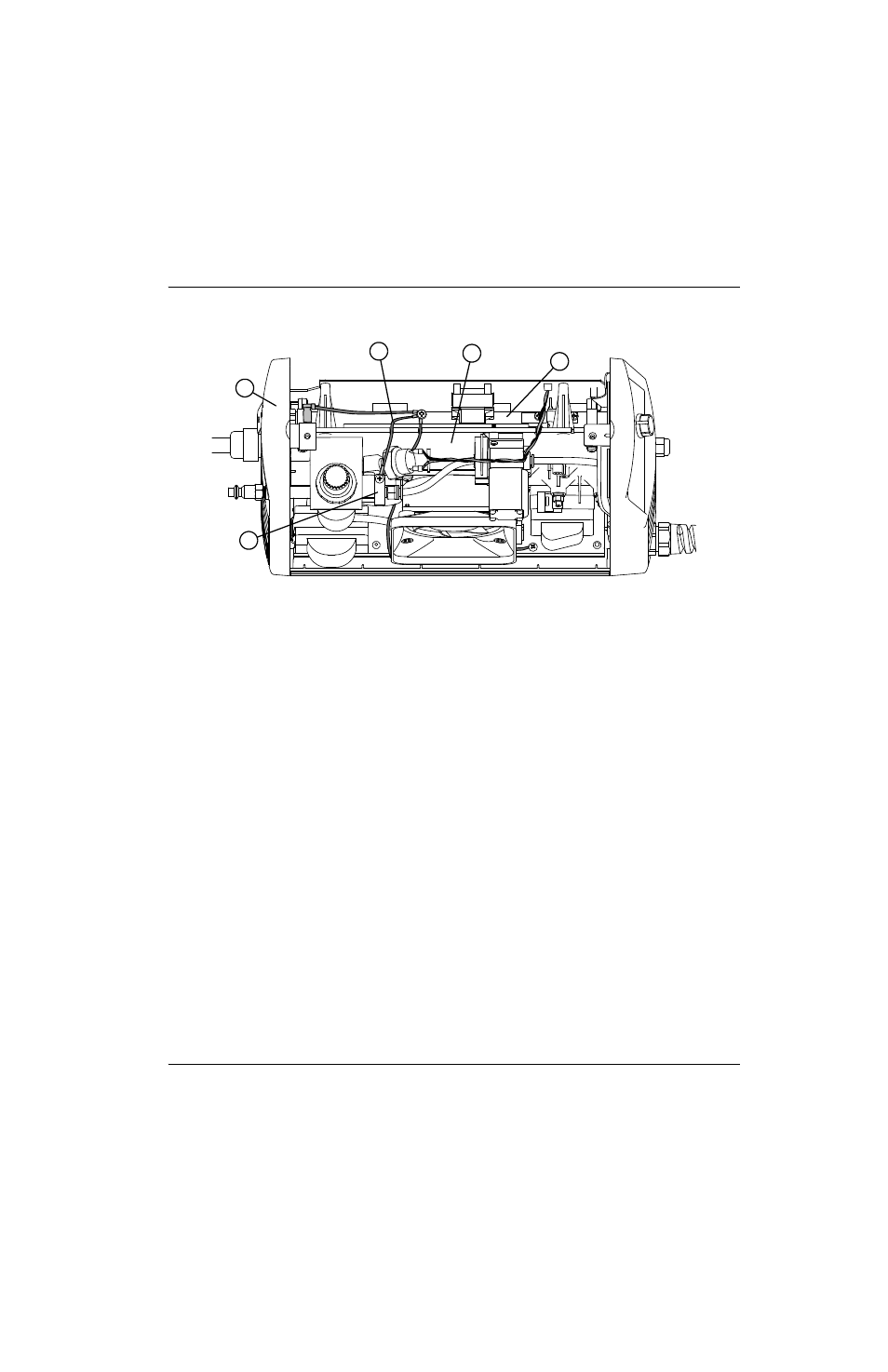

Abb. 62

2

5

1

4

3

1

Rückplatte

2

Schutzleiterklemme am
Messing-„T“-Anschlussstück von
Luftfilter/Druckregler

3

Kühlkörper

4

Mittlere Platte

5

Erdungsdraht vom Kühlkörper zur Erdungsklemme
für Luftfilter/Druckregler
