Powermax30 XP Wartungshandbuch 808151 175
6 – Ersetzen der Stromquellenkomponenten

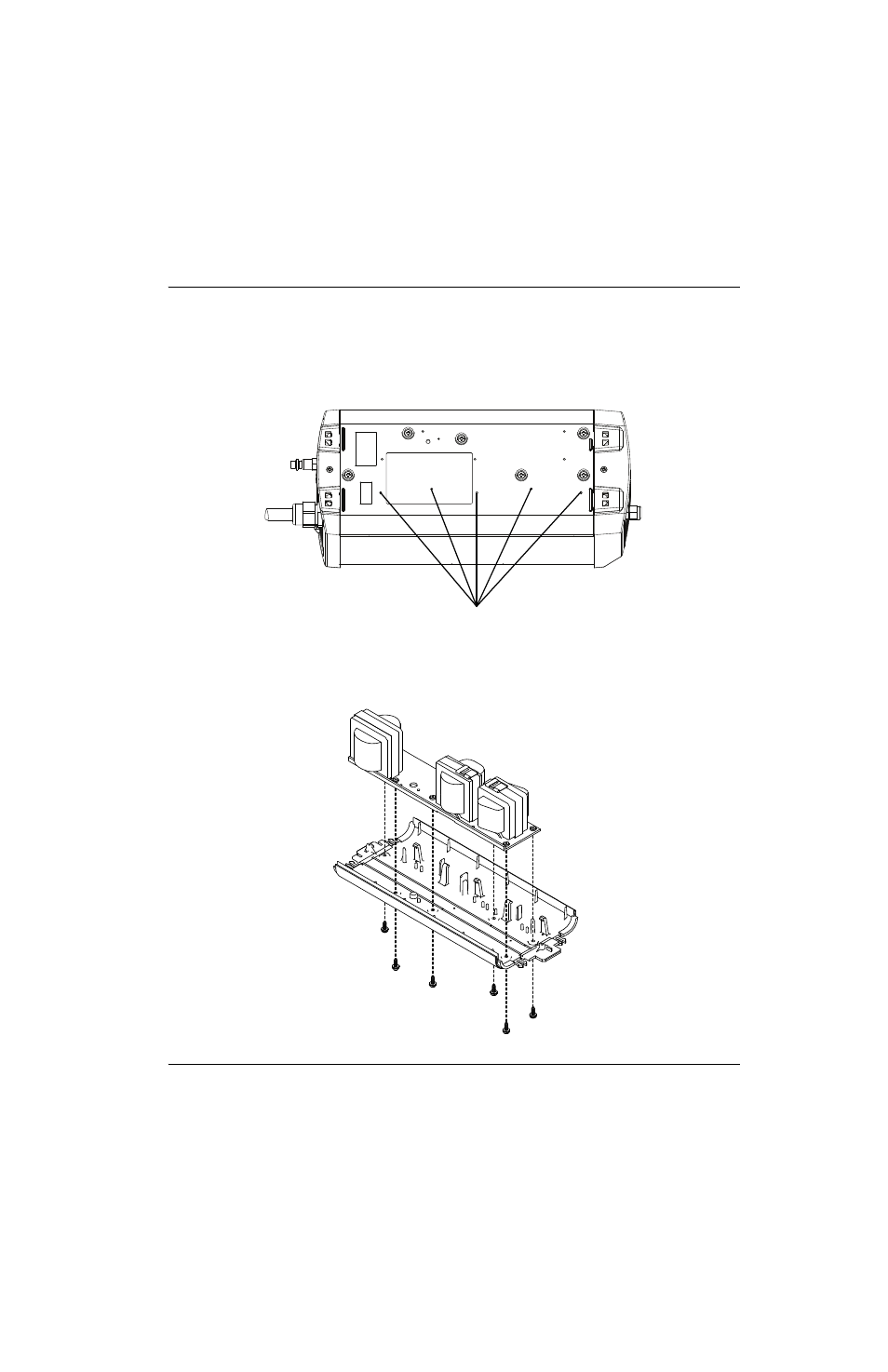

6. Stecken Sie das Holzende eines Tupfers, einen steifen Draht oder einen ähnlichen Gegenstand mit 0,23 cm
Durchmesser in jedes der fünf Löcher an der Leistungsplatinenseite der Bodenplatte ein. Drücken Sie jedes davon
bis sich die Klemmen öffnen und Sie die Bodenplatte und die daran befestigte Transformatorbaugruppe von der
mittleren Platte wegziehen können.
Abb. 96
7. Entfernen Sie die sechs Schrauben, mit denen die Metallmontageplatte der Transformatorbaugruppe befestigt ist.
Bauen Sie die Platte und die Transformatorbaugruppe aus.
Abb. 97
Löcher
