188 Powermax30 XP Wartungshandbuch 808151
7 – Auswechseln der Brennerkomponenten
6. Halten Sie die Feder fest und schieben Sie Wippentaster und Feder nach oben und aus dem Griff heraus. Legen Sie
diese zur Seite.
7. Drücken Sie die Wippentaster-Feder zusammen und in die vordere Hälfte des
Wippentasters. Schieben Sie Wippentaster und Feder in die richtige Position.
8. Achten Sie darauf, dass der Griff die Drähte nicht einklemmt und richten Sie die linke
Griffhälfte an der rechten Hälfte aus. Prüfen Sie, ob beide Drehzapfen des Wippentasters
in den Drehzapfenlöchern sitzen. (Siehe
Abb. 106 auf Seite 186.)
9. Schrauben Sie die Griffschrauben ein.
10. Montieren Sie die Verschleißteile.
11. Schließen Sie die Gasversorgung und das Netzkabel wieder an und schalten Sie den Netzschalter EIN (ON/I).
Austauschen des Brennerkörpers
1. Führen Sie die folgenden Vorgänge aus:
a. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie
die Gasversorgung ab.
b. Bauen Sie alle Komponenten aus dem Brenner aus. Siehe Entfernen des Griffs auf Seite 183.
2. Entfernen Sie die Schraube, mit der das Brenner-Stromversorgungskabel am Brennerkörper befestigt ist. Legen Sie
Mutter und Schraube zur Seite.

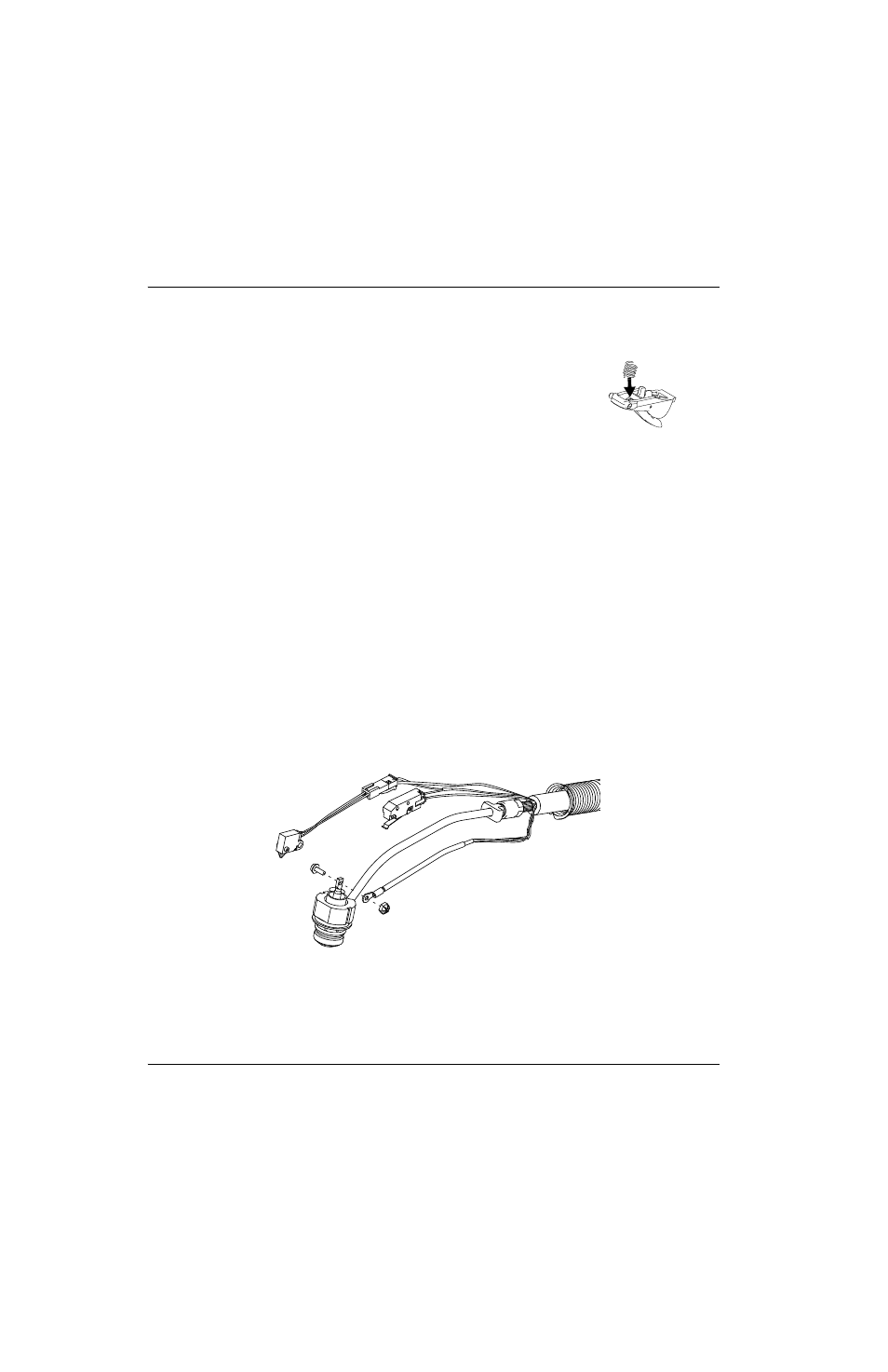

Abb. 108
Set Beschreibung
428178 Set: Duramax LT-Brennerkörper (einschließlich O-Ring)
