Powermax30 XP Wartungshandbuch 808151
5 – Fehlerbeseitigung und Systemtests
LEDs der Steuerplatine

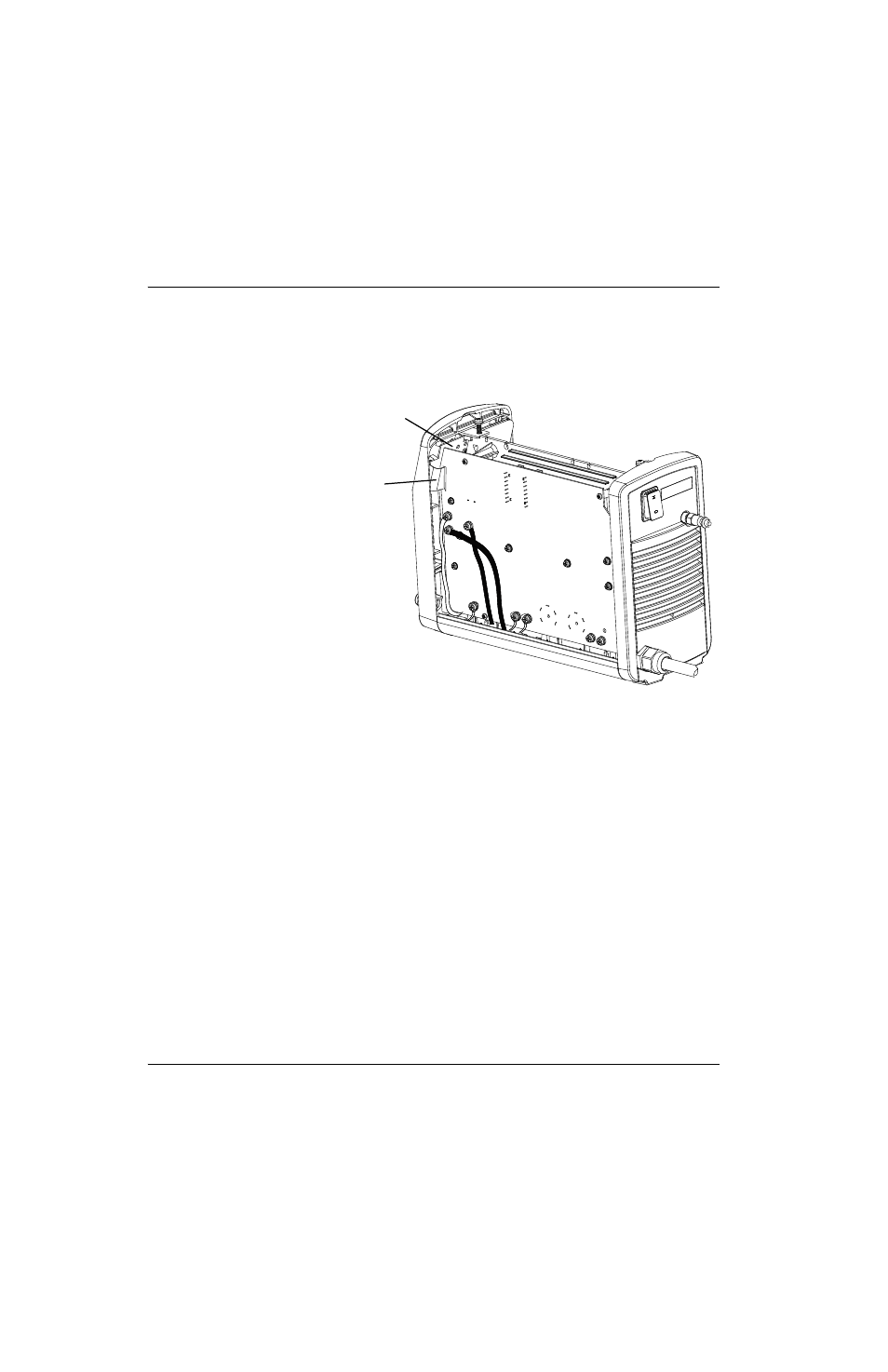

Die Powermax30 XP Steuerplatine (PCB1) befindet sich hinter der Frontplatte.
Abb. 9
Die Steuerplatine hat vier Diagnose-LEDs:
Zurücksetzen – Diese LED leuchtet auf, wenn eine Spannungsanzeige nicht im Bereich ist, oder die
Zurücksetzen-LED blinkt.
Fehler – Diese LED leuchtet auf, wenn die LED für Gasdruck, Brennerkappe oder Temperatur an der Vorderseite
der Stromquelle leuchten. Wenn alle vier LEDs an der Vorderseite der Stromquelle blinken, blinkt die Fehler-LED
ebenfalls. Die Blinkanzahl zwischen den Pausen zeigt an, welche Komponente möglicherweise defekt ist.
Übertragung – Diese LED leuchtet bei der ordnungsgemäßen Lichtbogenübertragung zwischen Brenner und
Werkstück auf und blinkt während des Dauer-Pilotlichtbogenbetriebs (z. B. beim Schneiden von Streckmetall, oder
wenn der Lichtbogen von der Platte weg und dann wieder auf sie zurück bewegt wird).
Start – Diese LED leuchtet auf, wenn die Stromquelle ein Startsignal empfängt und leuchtet während des normalen
Betriebs permanent.
Steuerplatine
Flachbandkabel
