6 – Ersetzen der Stromquellenkomponenten
4. Schieben Sie den roten und den weißen Draht auf der neuen Leistungsplatine durch das Loch in der mittleren Platte
von der Leistungsplatinenseite der Stromquelle zur Lüfterseite der Stromquelle hin.
5. Schieben Sie die Drähte, die Sie getrennt haben, nach unten und aus dem Weg.
6. Richten Sie die Kondensatoren an der Leistungsplatine an den Löchern in der mittleren Platte der Stromquelle aus.
(Siehe Abb. 51 und Abb. 52.)
7. Setzen Sie die Leistungsplatine gerade ein.
Abb. 52
8. Schließen Sie die 2 weißen Drähte wieder an den Netzschalter an.
9. Tauschen Sie die 4 Schrauben der Kühlkörper-Baugruppe und die 3 Halteschrauben aus. Ziehen Sie diese
Schrauben mit einem Anzugsdrehmoment von 17,3 kgcm an.
10. Tauschen Sie die 3 Schrauben, mit denen die IGBTs am Kühlkörper befestigt sind, und die 2 Schrauben, mit denen
die Eingangsdiodenbrücken am Kühlkörper befestigt sind, aus. Ziehen Sie diese Schrauben mit einem
Anzugsdrehmoment von 17,3 kgcm an.

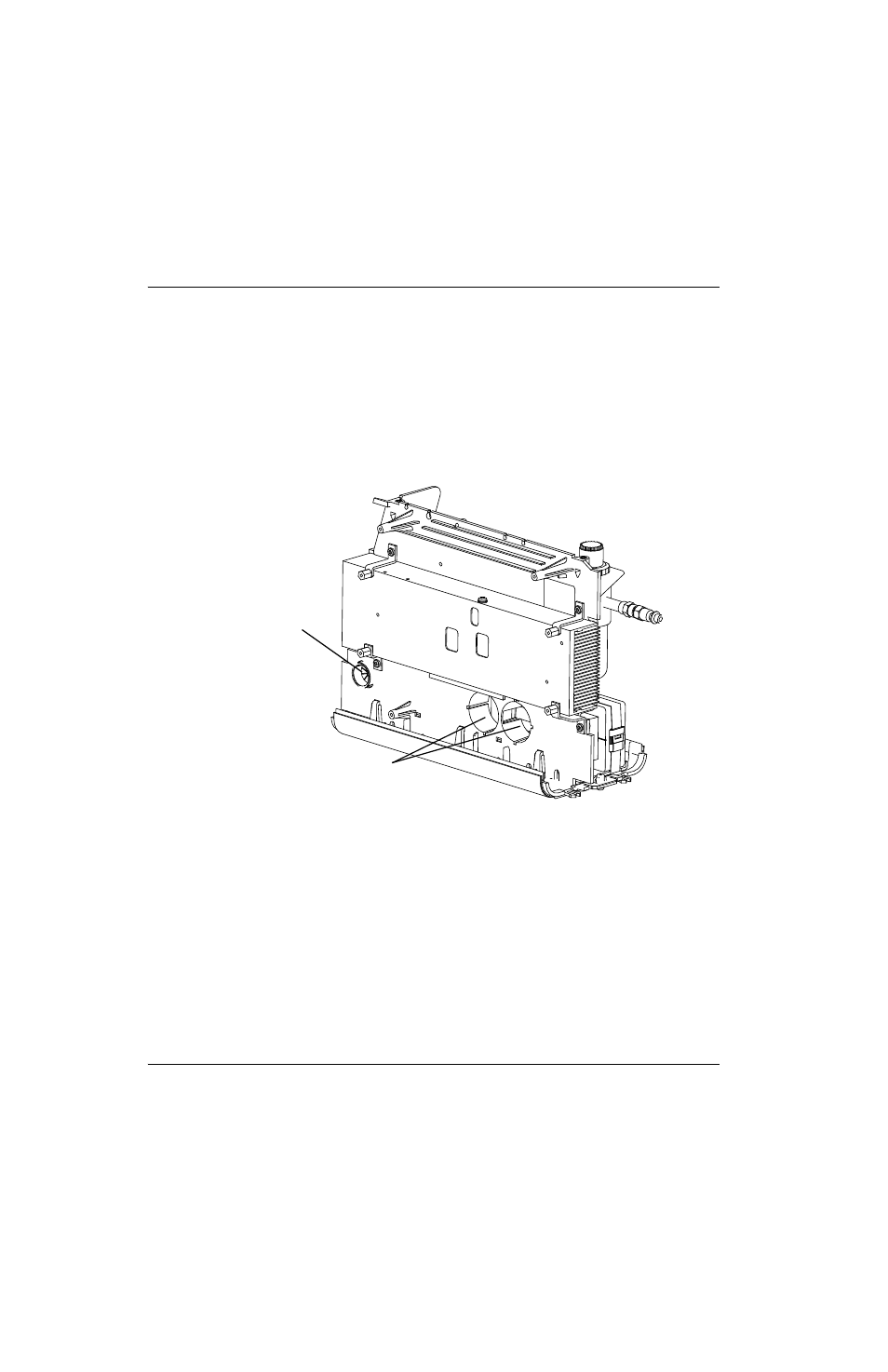

Loch für roten und weißen Draht
Kondensatorlöcher
