30 Powermax30 XP Wartungshandbuch 808151
2 – Konfiguration der Stromquelle
CE- und CCC-Netzkabel
CE- und CCC-Geräte werden mit Netzkabel ohne Stecker ausgeliefert. Besorgen Sie sich für einen Betrieb mit 220 V
(CCC) oder 230 V (CE) den richtigen Stecker für Ihr Gerät und Ihren Standort und lassen Sie ihn von einem
zugelassenen Elektriker anbringen.
1. Isolieren Sie das Kabel ab, um die Drähte 3, 5 und 6 voneinander trennen zu können.
2. Entfernen Sie die Isolation jedes Drahtes, um einen guten Kontakt zu den Steckerklemmen zu gewährleisten.
3. Führen Sie die Anschlüsse aus.
4. Montieren Sie die äußere Schale und die Zugentlastung wieder und ziehen Sie die Schrauben der Zugentlastung fest
an. Nicht zu fest anziehen.

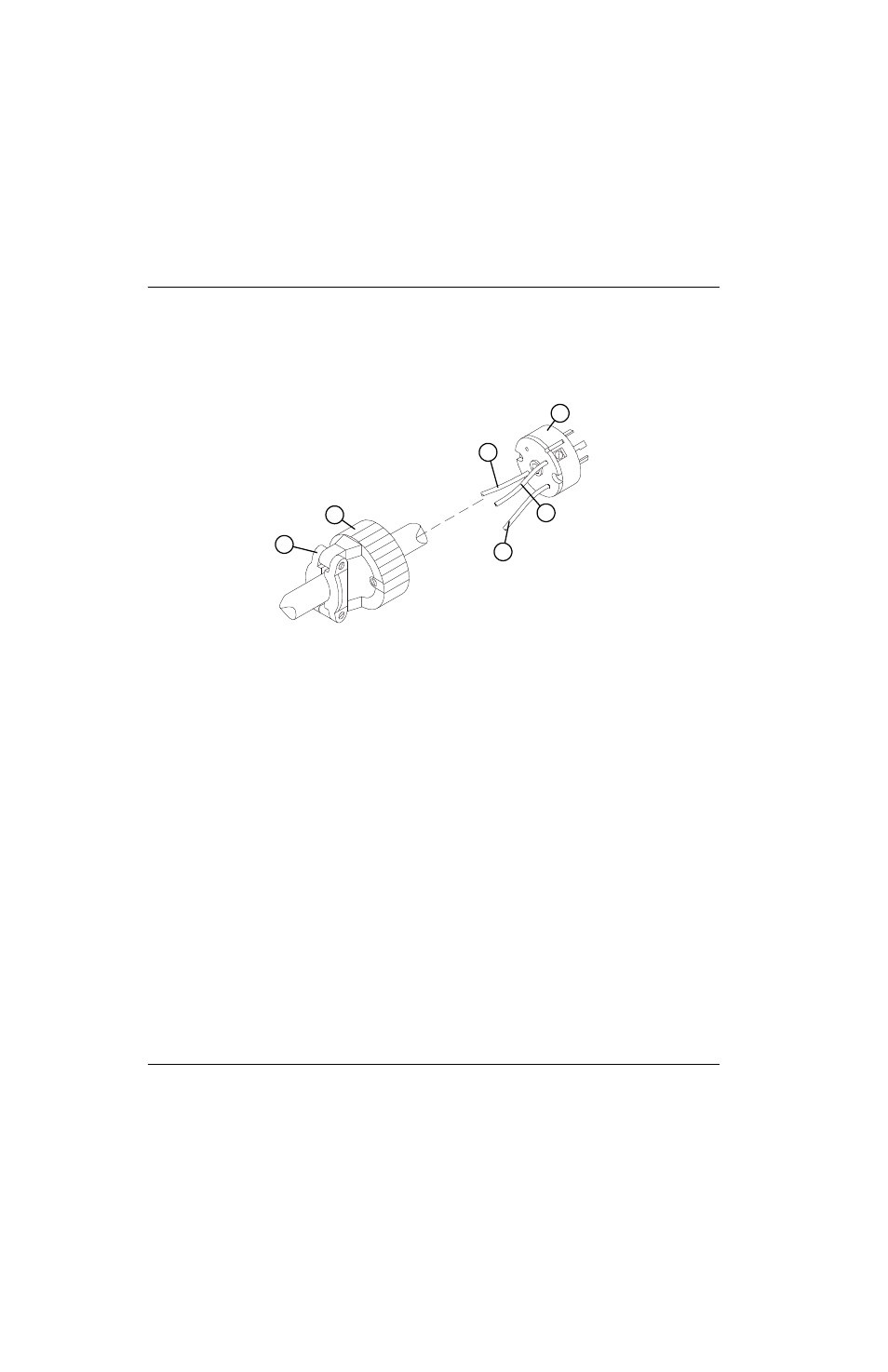

1
2
3
4
5
6
1 Zugentlastung
2 Äußere Schale
3 Zur Klemme für Leitung 1 (braun)
4 Stecker für 220 V (CCC) oder 230 V (CE)
5 Zur Klemme für Leitung 2 (blau)
6 Zur Masseklemme (grün/gelb)
