6 – Ersetzen der Stromquellenkomponenten
7. Muss das Luftfilterelement ersetzt werden?
 Falls ja, schrauben Sie die Kunststoffhaltemutter ab, die das Luftfilterelement hält, und achten Sie darauf, die
Feder, die zwischen der Haltemutter und dem Luftfilter/Druckregler zusammen gedrückt ist, nicht zu verlieren.
Lassen Sie beim Entfernen der Mutter keine Drehung des Luftfilterelements zu. Nehmen Sie das Luftfilterelement
von der Kunststoffhaltemutter ab.
 Falls nicht, fahren Sie mit Schritt 3 auf Seite 160 fort.

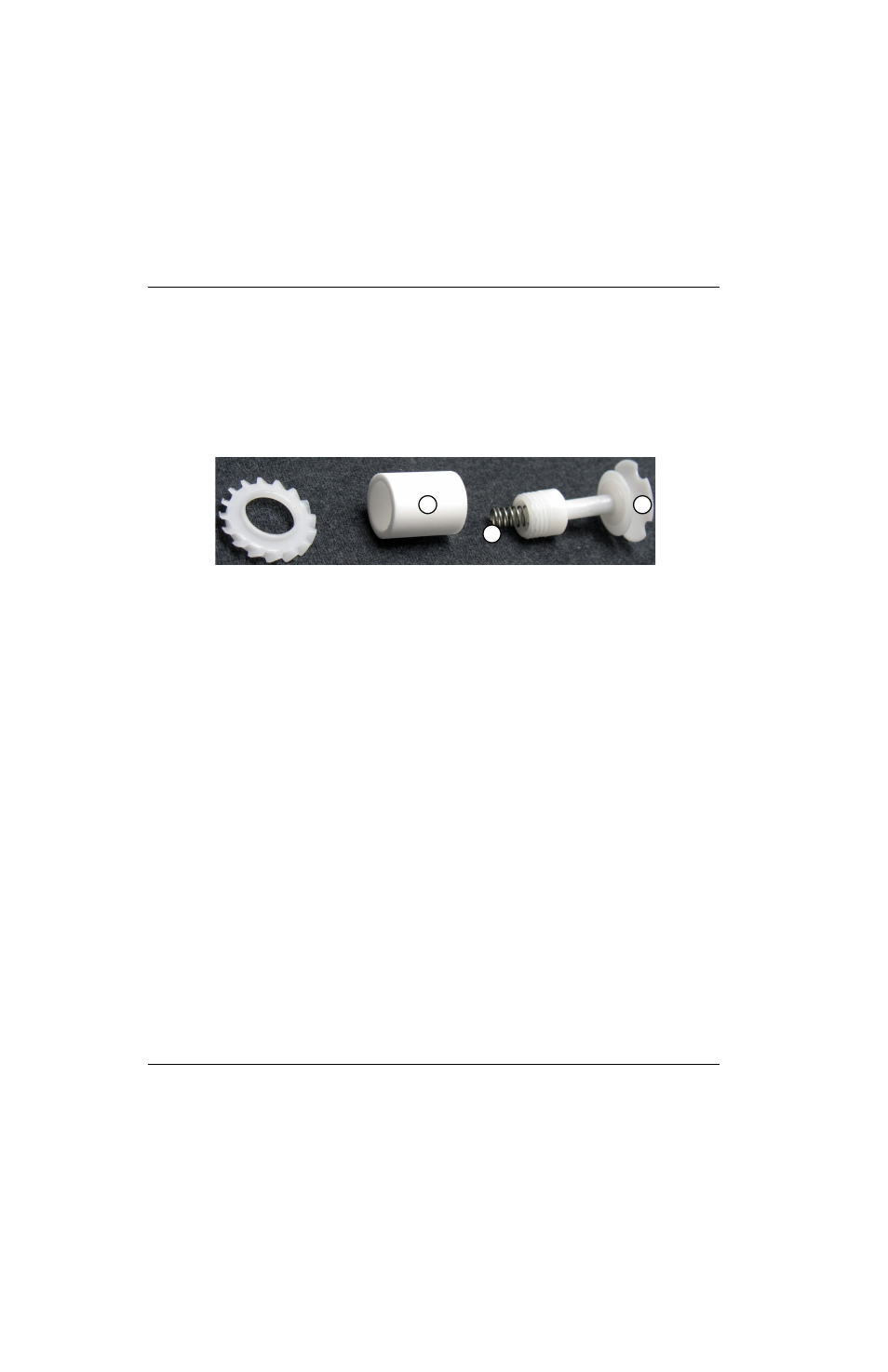

Abb. 80
Einbau des Luftfilterelements und des Luftfiltergehäuses
1. Setzen Sie das neue Luftfilterelement auf die Kunststoffhaltemutter. Überprüfen Sie, ob die Feder angebracht ist.
2. Bauen Sie das neue Luftfilterelement ein. Ziehen Sie die Haltemutter von Hand an.
3. Muss das Luftfiltergehäuse ersetzt werden?
 Falls ja, installieren Sie das neue Filtergehäuse.
 Falls nicht, reinigen Sie das Gehäuse, bevor Sie es erneut einbauen, indem Sie Öl, Schmutz und andere
Verunreinigungen davon abwischen.
Ziehen Sie das Filtergehäuse von Hand an.
4. Schließen Sie den Ablaufschlauch an das Anschlussstück an der Unterseite des Filtergehäuses an. Überprüfen Sie,
ob der Ablaufschlauch zur Vorderseite der Stromquelle verläuft.
5. Positionieren Sie die Baugruppe Luftfilter/Druckregler in der Halterung an der mittleren Platte der Stromquelle und
befestigen Sie sie mit der Kunststoffhaltemutter. Ziehen Sie die Haltemutter von Hand plus um eine weitere
Vierteldrehung an.
 Ziehen Sie die Haltemutter nicht zu fest an.
6. Führen Sie den Ablaufschlauch durch die Öffnung an der Unterseite der Stromquelle.
1 3
2
1 Luftfilterelement
2 Feder
3 Haltemutter
