Powermax30 XP Wartungshandbuch 808151
91
5 – Fehlerbeseitigung und Systemtests
Test 5 – Brenner klemmt offen oder Brenner klemmt geschlossen
Wenn Düse und Elektrode einander nicht berühren, bevor der Brenner-Wippentaster betätigt wird, entdeckt die
Stromquelle einen Fehler „Brenner klemmt offen“. Wenn Düse und Elektrode einander berühren, nachdem der
Brenner-Wippentaster betätigt wurde, entdeckt die Stromquelle einen Fehler „Brenner klemmt geschlossen“.
Mit dem folgenden Test können Sie feststellen, ob der Brenner in einer der beiden Stellungen klemmt.
1. Stellen Sie den Netzschalter auf AUS (OFF/O), trennen Sie das Netzkabel von der Stromquelle und sperren Sie die
Gasversorgung ab.
2. Entfernen Sie den Griff und die Abdeckung der Stromquelle. (Siehe Ausbau der Stromquellenabdeckung auf
3. Bauen Sie die Komponentenabsperrung aus. (Siehe Ausbauen der Komponentenabsperrung auf Seite 100.)
4. Messen Sie den Widerstand zwischen der Gruppe der weißen Drähte und des roten Drahtes des
Brennerschlauchpakets. Der Widerstand sollte sehr niedrig sein, ein geschlossener Stromkreis.

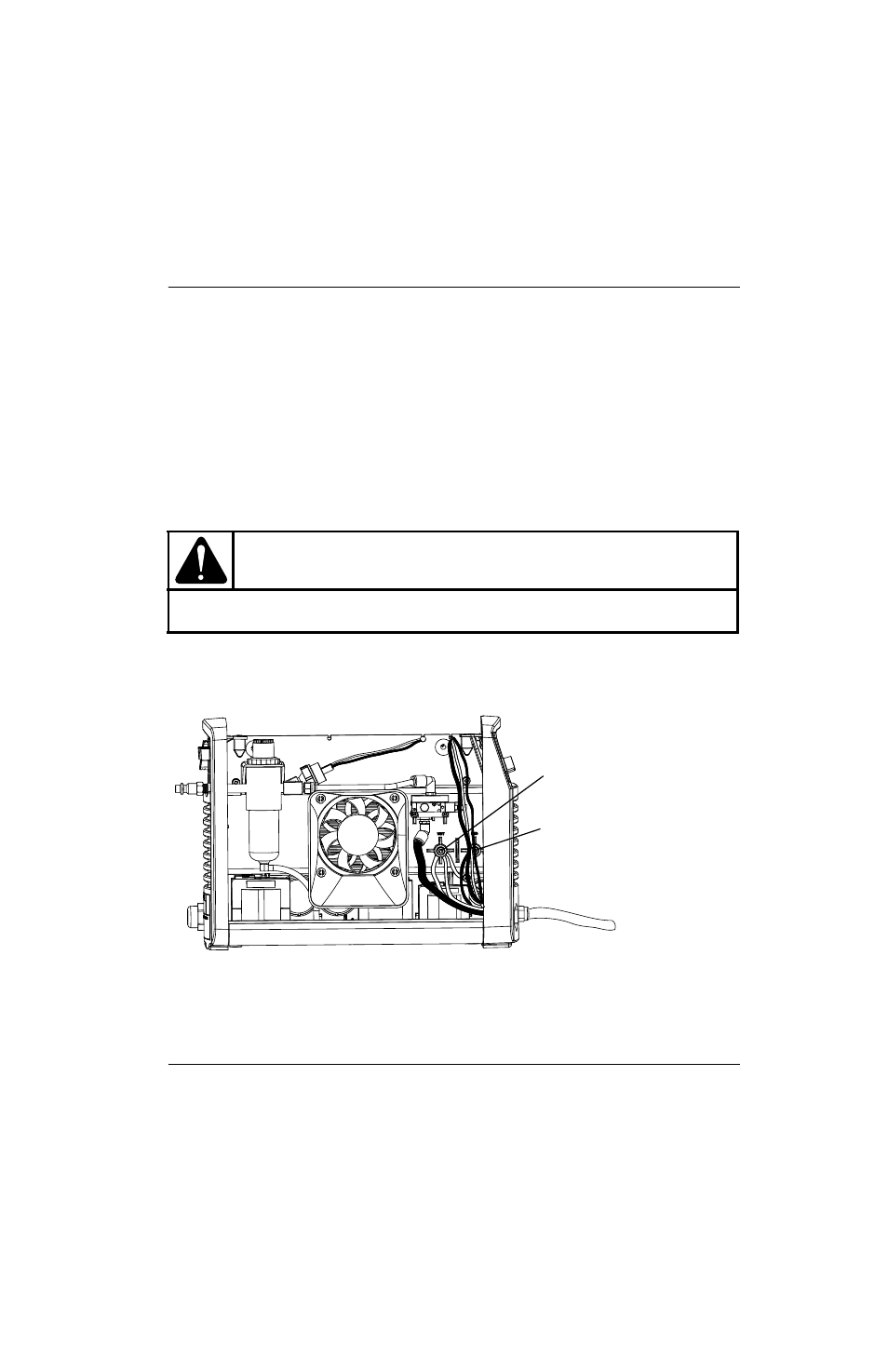

Abb. 20
5. Schalten Sie die Stromversorgung EIN (ON/I) und messen Sie den Widerstand zwischen den gleichen Punkten. Der
Widerstand sollte als sehr hoch angezeigt werden, ein offener Stromkreis.
6. Wenn der Widerstand als offen angezeigt wird, sind Düse und Elektrode nicht in Kontakt, oder einer der Drähte im
Brennerschlauchpaket ist gebrochen.
VORSICHT!
Um einen Kurzschluss oder eine Beschädigung des Multimeters zu vermeiden, den Brenner nicht
zünden, solange das Multimeter an der Leistungsplatine angeschlossen ist.
Weiße Drahtgruppe
Roter Draht
